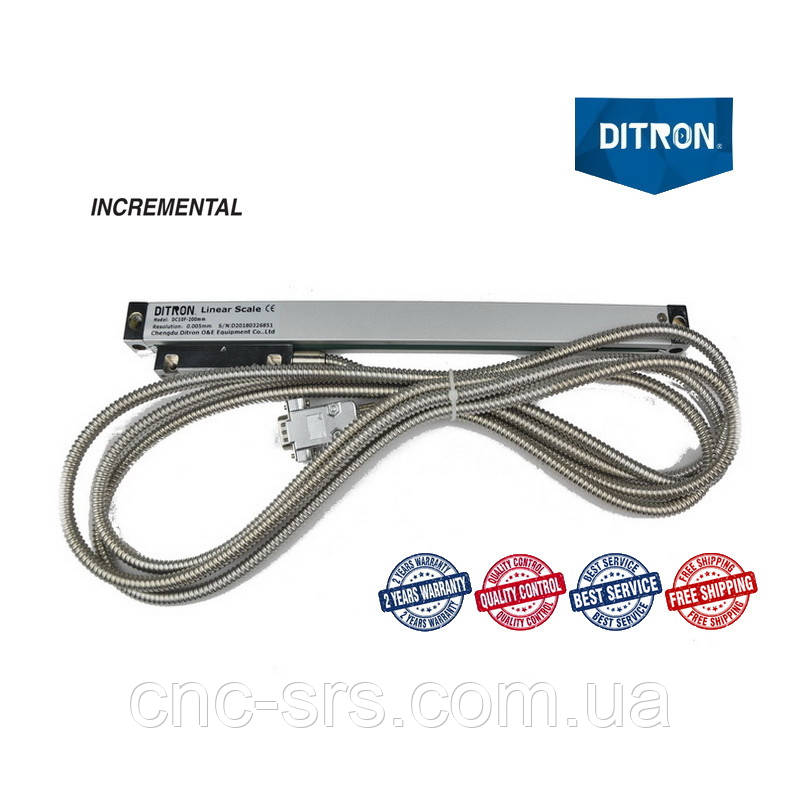

1 мкм, 100 мм фотоелектричний перетворювач лінійних переміщень DC11F-100

Оптичні лінійки серії DС11F виробництва компанії Ditron вигідно поєднують у собі надійність і невисоку вартість.
Спеціально спроектований алюмінієвий профіль особливої форми, з гумовими губками, захищає шкалу та електроніку від пошкоджень і попадання СОЖ, водонепроникність і захист від пилу відповідають IP55.

Зчитує головка перетворювачів переміщається по напрямних корпусу лінійки на шарикопідшипникових опорах, що забезпечує низький коефіцієнт тертя, високу чутливість і тривалий термін експлуатації.
Для моделей DC11F відмінною особливістю є надтонкий корпус, перетином 18x23 мм., і мініатюрна зчитує головка. Лінійки DC11F розроблялися інженерами компанії Ditron для застосування на супортах поперечних переміщень і на підрізних супортах токарних верстатів, але вони успішно застосовуються і на інших видах верстатів,де немає достатнього простору для розміщення великих лінійок. Для них також характерна простота установки - монтаж корпусу здійснюється за дві торцеві опори. Транспортувальна планка може залишатися на перетворювачі до закінчення монтажу.

Довжина вимірювання від 50 до 600 мм.

Дискретність моделей DC11F - 1 мікрон.

Поставляється з кабелем в металорукаві довжиною 3 метри. Захищений від промислових перешкод і може експлуатуватися на електроерозійних верстатах.
Всі лінійні перетворювачі, вироблені компанією Ditron , можуть використовуватися в якості пристрою зворотного зв'язку, повідомляє контролеру ПЧПК або пристрій цифрової індикації про лінійне переміщення робочого органу верстата.

Пристрій цифрової індикації з комплектом правильно підібраних перетворювачів лінійних переміщень дозволяє в короткий термін і з мінімальними витратами переобладнати всі види середніх і малих універсальних верстатів у верстати підвищеної точності.

Принцип дії ― фотоелектричний, інфрачервоний випромінювач з довжиною хвилі 880 нанометрів
Тип вихідного сигналу перетворювача ― TTL ( ПІ без інверсних сигналів, стандарт) / TTL (RS-422) (ПІ з инверсными сигналами, за запитом)
Вимірюються довжини: до 600 мм. (при замовленні вказати);
Напруга живлення: 5 вольт (стандарт);
Дозвіл: 1 мкм.(стандарт);
Референтні мітки: через 50 мм.(стандарт)/ через 100 мм.(за запитом)/спеціальне виконання(за запитом);
максимальна Швидкість переміщення: 60 м/хв;
Клас захисту: IP55;

Габаритне креслення:

Схема підключення:

Код для замовлення: DC-X1F-XXXX2 (вказати з инверсными сигналами/без інверсних сигналів)

Приклад замовлення: DC11F-100

Фотоелектричний інкрементний перетворювач лінійних переміщень мод. DC11F, довжина вимірювання 100 мм., дискретність 1 мкм, довжина кабелю 3 метри, з инверсными сигналами, для підключення до ПЧПК.
