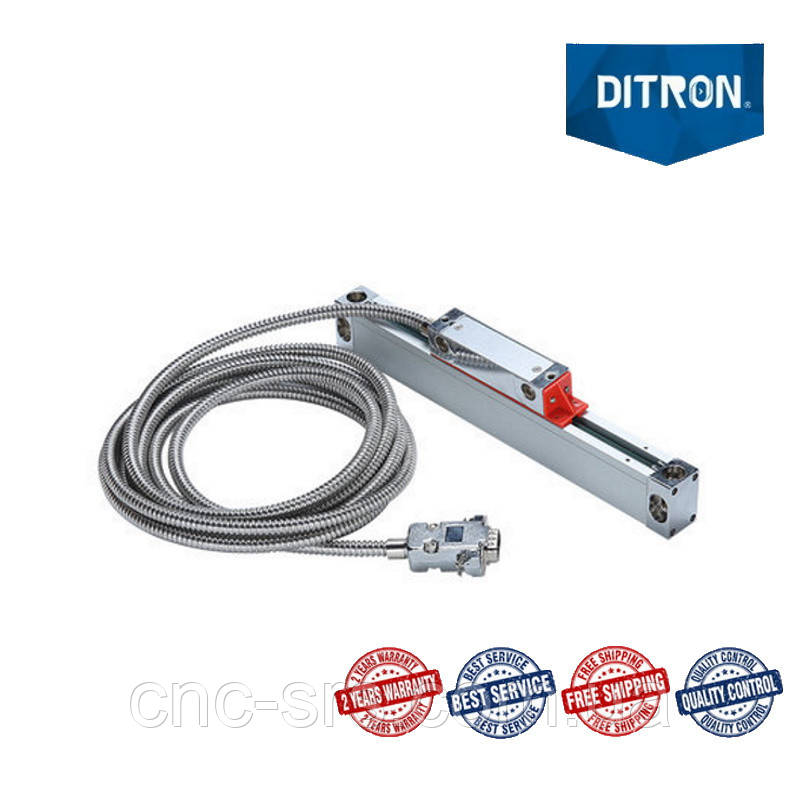

5 мкм, 1000 мм фотоелектричний перетворювач лінійних переміщень DC10

Цена с НДС

5 670 ₴

  • В наявності
  • Код: DC10-1000
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
5 мкм, 1000 мм фотоелектричний перетворювач лінійних переміщень DC10
В наявності5 мкм, 1000 мм фотоелектричний перетворювач лінійних переміщень DC10
5 670 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікації
Інформація для замовлення

Оптичні лінійки серії DС10 виробництва компанії Ditron вигідно поєднують в собі надійність і невисоку вартість.
Спеціально спроектований алюмінієвий профіль особливої ​​форми, з гумовими губками, захищає шкалу та електроніку від пошкоджень та попадання СОЖ, водонепроникність та захист від пилу відповідають IP55.

Зчитуюча головка перетворювачів переміщається по напрямних корпуса лінійки на шарикопідшипникових опорах, що забезпечує низький коефіцієнт тертя, високу чутливість та тривалий термін експлуатації.
Для моделей DC10 відмінною особливістю є тонкий корпус, перерізом 20,5х31 мм., що дозволяє встановлювати ці лінійки на обладнання в місцях з обмеженим простором, а також простота установки - монтаж корпусу здійснюється за дві торцеві опори. Транспортувальна планка може залишатися на перетворювачі до закінчення монтажу.

Довжина виміру від 50 до 1100 мм.

Дискретність моделей DC10 - 5 мікрон.

Поставляється з кабелем у металорукаві завдовжки 3 метри. Захищений від промислових перешкод та може експлуатуватися на електроерозійних верстатах.
Всі лінійні перетворювачі, вироблені компанією Ditron, можуть використовуватися як пристрій зворотного зв'язку, що повідомляє контролеру ПЧПК або влаштування цифрової індикації про лінійне переміщення робочого органу верстата.

Пристрій цифрової індикації з комплектом правильно підібраних перетворювачів лінійних переміщень дозволяє в короткий термін і мінімальними витратами переобладнати всі види середніх та малих універсальних верстатів на верстати підвищеної точності.


Принцип дії ― фотоелектричний, інфрачервоний випромінювач із довжиною хвилі 880 нанометрів
Тип вихідного сигналу перетворювача ―TTL (ПІ без інверсних сигналів, стандарт) / TTL (RS-422) (ПІ з інверсними сигналами, на запит)
Вимірювані довжини: до 1100 мм. (при замовленні вказати);
Напруга живлення: 5 вольт (стандарт);
Роздільна здатність: 5 мкм.(стандарт);
Референтні мітки: через 50 мм.(стандарт)/ через 100 мм.(за запитом)/спеціальне виконання(за запитом);
Швидкість переміщення максимальна: 60 ​​м/хв.;
Клас захисту: IP55;

Габаритне креслення:

Схема підключення:

Код для замовлення: DC-X1-XXXX2 (вказати з інверсними сигналами/без інверсних сигналів)

Тип корпуса X1 10
Довжина  переміщення Lвим., мм XXXX2​ від 50 до 1100 мм



Приклад замовлення: DC10-1000.

Фотоелектричний інкрементний перетворювач лінійних переміщень мод.DC10, довжина вимірювання 1000 мм, дискретність 5 мкм, довжина кабелю 3 метри.

Основні
ВиробникDitron
Країна виробникКитай
Вихідний сигналTTL
Дискретність, мкм5
Напруга живлення, В5
Довжина кабелю, м3
Довжина вимірюваного переміщення (робочий хід)1000 мм
Користувальницькі характеристики
Тип датчикафотоелектричний перетворювач лінійних переміщень
Метод вимірюванняінкрементальний
Технологія зчитуванняоптична
  • Ціна: 5 670 ₴
  • Спосіб упаковки: картонная коробка. В комплект поставки входят: - инструкция - кронштейны для монтажа - крепеж - защитный кожух.
