DC11 фотоелектричний перетворювач лінійних переміщень 1 мкм, 520 мм

Цена с НДС

6 258 ₴

  • Під замовлення
  • Код: DC11-520
clockВідправка з 22 грудня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
DC11 фотоелектричний перетворювач лінійних переміщень 1 мкм, 520 мм
Під замовленняDC11 фотоелектричний перетворювач лінійних переміщень 1 мкм, 520 мм
6 258 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікації
Інформація для замовлення

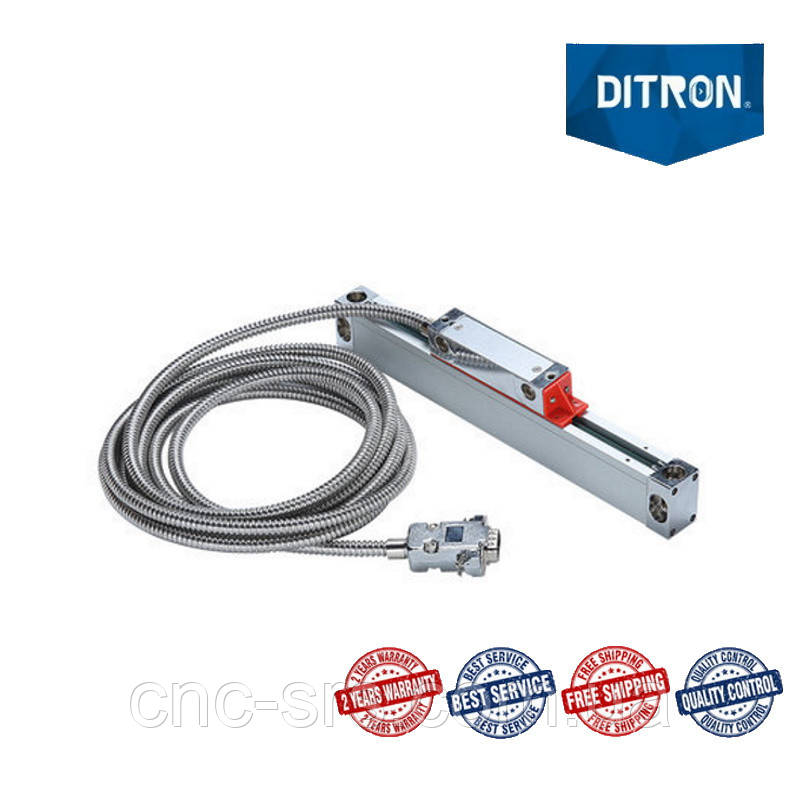

Оптичні лінійки серії DС11 виробництва компанії Ditron вигідно поєднують в собі надійність і невисоку вартість.
Спеціально спроектований алюмінієвий профіль особливої ​​форми, з гумовими губками, захищає шкалу та електроніку від пошкоджень та попадання СОЖ, водонепроникність та захист від пилу відповідають IP55.

Зчитуюча головка перетворювачів переміщається по напрямних корпуса лінійки на шарикопідшипникових опорах, що забезпечує низький коефіцієнт тертя, високу чутливість та тривалий термін експлуатації.
Для моделей DC11 відмінною особливістю є тонкий корпус, перерізом 20,5х31 мм., що дозволяє встановлювати ці лінійки на обладнання в місцях з обмеженим простором, а також простота установки - монтаж корпусу здійснюється за дві торцеві опори. Транспортувальна планка може залишатися на перетворювачі до закінчення монтажу.

Довжина виміру від 50 до 1100 мм.

Дискретність моделей DC11 - 1 мікрон.

Поставляється з кабелем у металорукаві завдовжки 3 метри. Захищений від промислових перешкод та може експлуатуватися на електроерозійних верстатах.
Всі лінійні перетворювачі, вироблені компанією Ditron, можуть використовуватися як пристрій зворотного зв'язку, що повідомляє контролеру ПЧПК або влаштування цифрової індикації про лінійне переміщення робочого органу верстата.

Пристрій цифрової індикації з комплектом правильно підібраних перетворювачів лінійних переміщень дозволяє в короткий термін і мінімальними витратами переобладнати всі види середніх та малих універсальних верстатів на верстати підвищеної точності.


Принцип дії ― фотоелектричний, інфрачервоний випромінювач із довжиною хвилі 880 нанометрів
Тип вихідного сигналу перетворювача ―TTL (ПІ без інверсних сигналів, стандарт) / TTL (RS-422) (ПІ з інверсними сигналами, на запит)
Вимірювані довжини: до 1100 мм. (при замовленні вказати);
Напруга живлення: 5 вольт (стандарт);
Роздільна здатність: 1 мкм.(стандарт);
Референтні мітки: через 50 мм.(стандарт)/ через 100 мм.(за запитом)/спеціальне виконання(за запитом);
Швидкість переміщення максимальна: 60 ​​м/хв.;
Клас захисту: IP55;

Габаритне креслення:

Схема підключення:

Код для замовлення: DC-X1-XXXX2 (вказати з інверсними сигналами/без інверсних сигналів)

Тип корпуса    DC
Дискретність X1  10 - 5 мкм, 11 - 1 мкм.
Довжина  переміщення Lвим., мм XXXX2​  від 50 до 1100 мм

Приклад замовлення: DC11-520 (з інверсними сигналами для підключення до ПЧПК)

Фотоелектричний інкрементний перетворювач лінійних переміщень мод. DC11, довжина вимірювання 520 мм, дискретність 1 мкм, довжина кабелю 3 метри, з інверсними сигналами, для підключення до ПЧПК.

Основні атрибути
ВиробникDitron
Країна виробникКитай
Користувальницькі характеристики
Тип датчикафотоелектричний перетворювач лінійних переміщень
Метод вимірюванняінкрементальний
Технологія зчитуванняоптична
Основні
Вихідний сигналTTL
Дискретність, мкм1
Напруга живлення, В5
Довжина кабелю, м3
  • Ціна: 6 258 ₴
  • Спосіб упаковки: картонна коробка. До комплекту поставки входить: - інструкція - кронштейны для монтажу - кріплення - захисний кожух.
