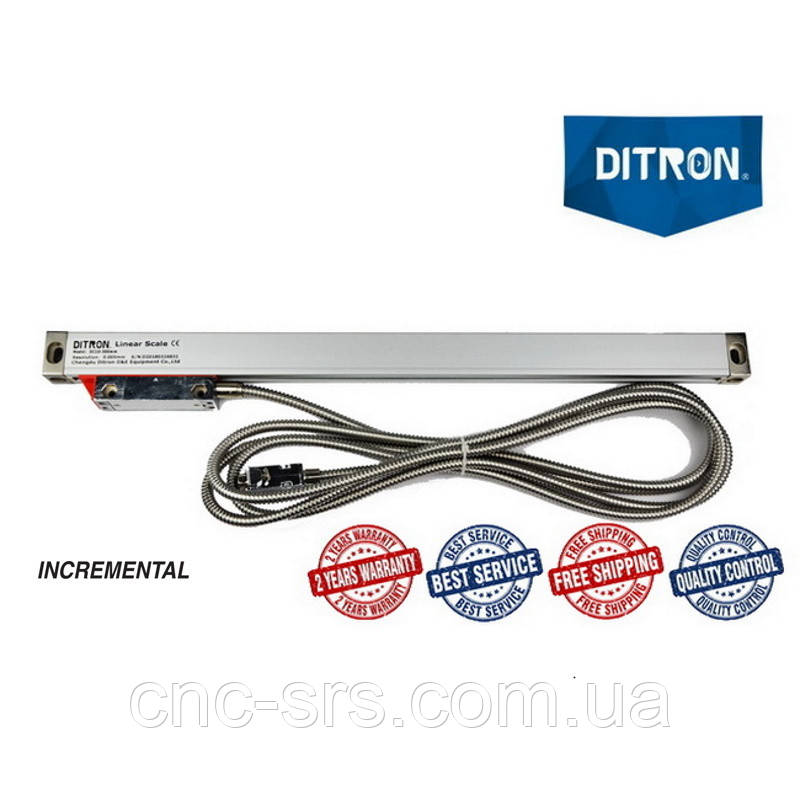

1 мкм, 320 мм фотоелектричний перетворювач лінійних переміщень DC11F-320

Оптичні лінійки серії DС11F виробництва компанії Ditron вигідно поєднують в собі надійність і невисоку вартість.
Спеціально спроектований алюмінієвий профіль особливої ​​форми, з гумовими губками, захищає шкалу та електроніку від пошкоджень і попадання СОЖ, водонепроникність та захист від пилу відповідають IP55.

Зчитуюча головка перетворювачів переміщається по напрямних корпуса лінійки на шарикопідшипникових опорах, що забезпечує низький коефіцієнт тертя, високу чутливість та тривалий термін експлуатації.
Для моделей DC11F відмінною особливістю є надтонкий корпус, перетином 18x23 мм., і мініатюрна зчитуюча головка. Лінійки DC11F розроблялися інженерами компанії Ditron для застосування на супортах поперечних переміщень і на підрізних супортах токарних верстатів, але вони успішно застосовуються і на інших видах верстатів, де немає достатнього простору для розміщення більших лінійок. Для них також характерна простота установки - монтаж корпусу здійснюється за дві торцеві опори. Транспортувальна планка може залишатися на перетворювачі до закінчення монтажу.

Довжина виміру від 50 до 600 мм.

Дискретність моделей DC11F - 1 мікрон.

Поставляється з кабелем у металорукаві завдовжки 3 метри. Захищений від промислових перешкод та може експлуатуватися на електроерозійних верстатах.
Всі лінійні перетворювачі, вироблені компанією Ditron, можуть використовуватися як пристрій зворотного зв'язку, що повідомляє контролеру ПЧПК або влаштування цифрової індикації про лінійне переміщення робочого органу верстата.

Пристрій цифрової індикації з комплектом правильно підібраних перетворювачів лінійних переміщень дозволяє в короткий термін і мінімальними витратами переобладнати всі види середніх та малих універсальних верстатів на верстати підвищеної точності.

Принцип дії ― фотоелектричний, інфрачервоний випромінювач із довжиною хвилі 880 нанометрів
Тип вихідного сигналу перетворювача - TTL (ПІ без інверсних сигналів, стандарт) / TTL (RS-422) (ПІ з інверсними сигналами, за запитом)
Вимірювані довжини: до 600 мм. (при замовленні вказати);
Напруга живлення: 5 вольт (стандарт);
Роздільна здатність: 1 мкм.(стандарт);
Референтні мітки: через 50 мм.(стандарт)/ через 100 мм.(за запитом)/спеціальне виконання(за запитом);
Швидкість переміщення максимальна: 60 ​​м/хв.;
Клас захисту: IP55;

Габаритне креслення:
Схема підключення:
Код для замовлення: DC-X1F-XXXX2 (вказати з інверсними сигналами/без інверсних сигналів)

Приклад замовлення: DC11F-320

Фотоелектричний інкрементний перетворювач лінійних переміщень мод. DC11F, довжина вимірювання 320 мм., дискретність 1 мкм, довжина кабелю 3 метри, з інверсними сигналами, для підключення до ПЧПК.
