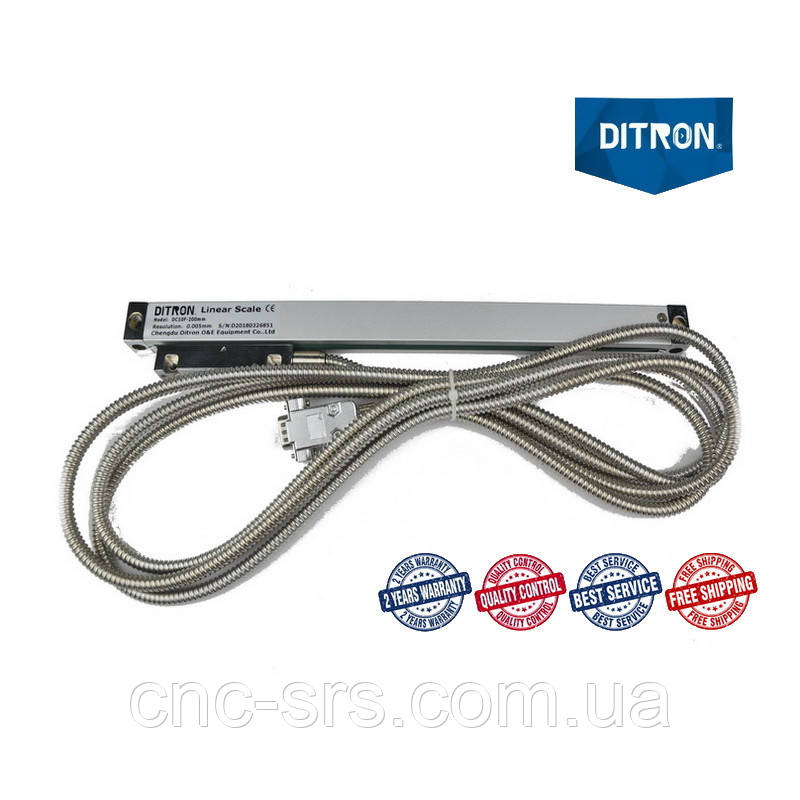

5 мкм, 220 мм фотоелектричний перетворювач лінійних переміщень DC10F-220

Цена с НДС

5 880 ₴

  • Під замовлення
  • Код: DC10F-220
clockВідправка з 05 серпня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
5 мкм, 220 мм фотоелектричний перетворювач лінійних переміщень  DC10F-220
Під замовлення5 мкм, 220 мм фотоелектричний перетворювач лінійних переміщень DC10F-220
5 880 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікації
Інформація для замовлення

птичні лінійки серії DС10F виробництва компанії Ditron вигідно поєднують у собі надійність і невисоку вартість.
Спеціально спроектований алюмінієвий профіль особливої форми, з гумовими губками, захищає шкалу та електроніку від пошкоджень і попадання СОЖ, водонепроникність і захист від пилу відповідають IP55.

Зчитувальна головка перетворювачів рухається по напрямних корпусу лінійки на шарикопідшипникових опорах, що забезпечує низький коефіцієнт тертя, високу чутливість і тривалий термін експлуатації.
Для моделей DC10F відмінною особливістю є тонкий корпус, перетином 18х23 мм. та мініатюрна зчитуюча головка, що дозволяє використовувати ці лінійки на невеликих конструкціях що мають обмеженний простір для монтажу. Транспортувальна планка може залишатися на перетворювачі до закінчення монтажу.

Довжина вимірювання від 50 до 600 мм.

Дискретність моделей DC10F - 5 мікрон.

Поставляється з кабелем у металорукаві довжиною 3 метра. Енкодер захищений від промислових перешкод і може експлуатуватися на електроерозійних верстатах.
Всі лінійні перетворювачі, вироблені компанією Ditron , можуть використовуватися в якості пристрою зворотного зв'язку, що надає пристрою ЧПК, контролеру,  або пристрою цифрової індикації інформацію про лінійне переміщення робочого органу верстата.

Пристрій цифрової індикації з комплектом правильно підібраних перетворювачів лінійних переміщень дозволяє в короткий термін і з мінімальними витратами переобладнати всі види середніх і малих універсальних верстатів у верстати підвищеної точності.

Принцип дії ― фотоелектричний, інфрачервоний випромінювач з довжиною хвилі 880 нанометрів
Тип вихідного сигналу перетворювача ―TTL ( ПІ без інверсних сигналів, стандарт) / ТТЛ (RS-422) (ПІ з инверсными сигналами, за запитом)
Вимірюються довжини: до 600 мм (при замовленні вказати);
Напруга живлення: 5 вольт (стандарт);
Розподільна здатність: 5 мкм.(стандарт);
Референтні мітки: через 50 мм.(стандарт)/ через 100 мм.(за запитом)/спеціальне виконання(за запитом);
Максимальна швидкість переміщення: 60 м/хв;
Клас захисту: IP55;

Габаритне креслення:



Схема подключения:

Код для замовлення: DCX1F-XXXX2 (вказати з інверсними сигналами/без інверсних сигналів)

Тип корпуса    F-тонкий
Дискретність X1  10 - 5 мкм, 11 - 1 мкм.
Довжина  переміщення Lвим., мм XXXX2​  від 50 до 600 мм

Приклад замовлення: DC10F-220 (з інверсними сигналами для підключення до ПЧПК)

Фотоелектричний інкрементальний перетворювач лінійних переміщень мод.DC10F, довжина вимірювання 220 мм, дискретність 5 мкм, довжина кабелю 3 метри, з інверсними сигналами, для підключення до ПЧПК.

Основні атрибути
ВиробникDitron
Країна виробникКитай
Користувальницькі характеристики
Тип датчикафотоелектричний перетворювач лінійних переміщень
Метод вимірюванняінкрементальний
Технологія зчитуванняоптична
Основні
Вихідний сигналTTL
Довжина вимірюваного переміщення, мм150
Напруга живлення, В5
Довжина кабелю, м3
Довжина вимірюваного переміщення (робочий хід)220 мм
  • Ціна: 5 880 ₴
  • Спосіб упаковки: картонна коробка. До комплекту поставки входить: - інструкція - кронштейни для монтажу - кріплення - захисний кожух.
