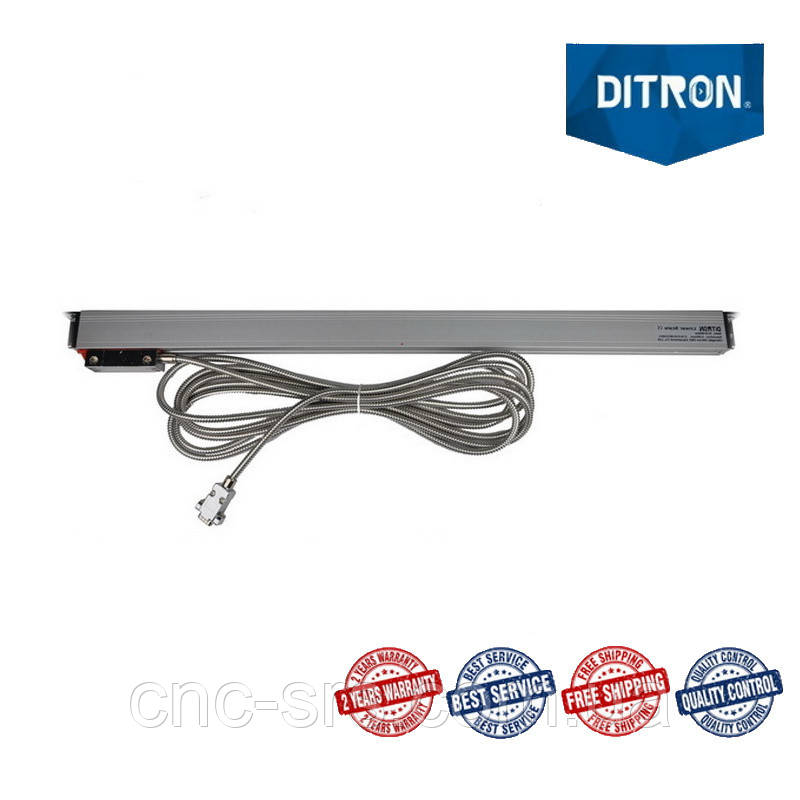

5 мкм, 1300 мм фотоелектричний перетворювач лінійних переміщень DC20-1300

Цена с НДС

13 314 ₴

  • В наявності
  • Код: DC20-1300
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
5 мкм, 1300 мм фотоелектричний перетворювач лінійних переміщень DC20-1300
В наявності5 мкм, 1300 мм фотоелектричний перетворювач лінійних переміщень DC20-1300
13 314 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікації
Інформація для замовлення

Оптичні лінійки серії DС20 виробництва компанії Ditron вигідно поєднують у собі надійність і невисоку вартість.
Спеціально спроектований алюмінієвий профіль особливої форми, з гумовими губками, захищає шкалу та електроніку від пошкоджень і попадання СОЖ, водонепроникність і захист від пилу відповідають IP55.

Зчитувальна головка перетворювачів рухається по напрямних корпусу лінійки на шарикопідшипникових опорах, що забезпечує низький коефіцієнт тертя, високу чутливість і тривалий термін експлуатації.
Для моделей DC20 відмінною особливістю є більш жорсткий корпус, перетином 27х44 мм., що дозволяє використовувати ці лінійки на великих конструкціях що мають значну довжину. Додаткова жорсткість забезпечується за рахунок фіксуючих кріплень (входять в комплект поставки), що збільшує стійкість до виникаючих деформацій та вібрацій устаткування. Транспортувальна планка може залишатися на перетворювачі до закінчення монтажу.

Довжина вимірювання від 1200 до 3000 мм.

Дискретність моделей DC20 - 5 мікрон.

Поставляється з кабелем у металорукаві довжиною 5 метрів. Енкодер захищений від промислових перешкод і може експлуатуватися на електроерозійних верстатах.
Всі лінійні перетворювачі, вироблені компанією Ditron , можуть використовуватися в якості пристрою зворотного зв'язку, що надає пристрою ЧПК, контролеру,  або пристрою цифрової індикації інформацію про лінійне переміщення робочого органу верстата.

Пристрій цифрової індикації з комплектом правильно підібраних перетворювачів лінійних переміщень дозволяє в короткий термін і з мінімальними витратами переобладнати всі види середніх і малих універсальних верстатів у верстати підвищеної точності.

Принцип дії ― фотоелектричний, інфрачервоний випромінювач з довжиною хвилі 880 нанометрів
Тип вихідного сигналу перетворювача ―TTL ( ПІ без інверсних сигналів, стандарт) / ТТЛ (RS-422) (ПІ з инверсными сигналами, за запитом)
Вимірювальна довжина: до 3000 мм (при замовленні вказати);
Напруга живлення: 5 вольт (стандарт);
Розподільна здатність: 5 мкм.(стандарт);
Референтні мітки: через 50 мм.(стандарт)/ через 100 мм.(за запитом)/спеціальне виконання(за запитом);
Максимальна швидкість переміщення: 60 м/хв;
Клас захисту: IP55;

Габаритне креслення:

Схема підключення:

Код для замовлення: DCX1-XXXX2 (вказати з інверсними сигналами/без інверсних сигналів)

Тип корпуса    DC
Дискретність X1  20 - 5 мкм, 21 - 1 мкм.
Довжина  переміщення Lвим., мм XXXX2​  від 50 до 3000 мм

Приклад замовлення: DC20-1300 (з інверсними сигналами для підключення до ПЧПК)

Фотоелектричний інкрементальний перетворювач лінійних переміщень мод.DC20, довжина вимірювання 1300 мм, дискретність 5 мкм, довжина кабелю 5 метрів, з інверсними сигналами, для підключення до ПЧПК.

Основні атрибути
ВиробникDitron
Країна виробникКитай
Користувальницькі характеристики
Тип датчикаФотоелектричний (оптичний) інкрементальний корпусних (закритий) перетворювач лінійних переміщень.
Метод вимірюванняінкрементальний
Технологія зчитуванняоптична
Основні
Вихідний сигналTTL
Дискретність, мкм5
Напруга живлення, В5
Довжина кабелю, м5
Довжина вимірюваного переміщення (робочий хід)300 мм
  • Ціна: 13 314 ₴
  • Спосіб упаковки: картонна коробка. До комплекту поставки входить: - інструкція - кронштейны для монтажу - кріплення - захисний кожух.
