DMS магнітний перетворювач лінійних переміщень 5 мкм, DMR5000, 3300 мм

Цена с НДС

22 745 ₴

  • Під замовлення
  • Код: DMA5-DMR5000-3300
clockВідправка з 15 вересня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
DMS магнітний перетворювач лінійних переміщень 5 мкм, DMR5000, 3300 мм
Під замовленняDMS магнітний перетворювач лінійних переміщень 5 мкм, DMR5000, 3300 мм
22 745 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Інформація для замовлення

Магнітні лінійки виробництва Ditron дешевше традиційних оптичних лінійних перетворювачів. Вони максимально прості в монтажі, мають ступінь захисту IP67 і швидкість зчитування до 8 метрів/секунду, але водночас мають нижчу точність ±0.025 мм/метр.

Конструктивно магнітна лінійка Ditron складається з компактної зчитувальної головки DMR і магнітної шкали  MS з нанесеними магнітними полюсами. Шкала виготовлена в у формі стрічки для укладання в монтажний алюмінієвий профіль різного  перерізи DMS або DMA. Залежно від необхідного ступеня точності  лінійка може комплектуватися  магнітними стрічками MS200 - ±1 мкм або  MS500 — ±5 мкм і відповідно, магнітними головками DMR200/DMR2000 роздільною здатністю ±1 мкм. або DMR500/DMR5000 роздільною здатністю ±5 мкм.

Моделі головок DMR200/DMR2000 и  DMR500/DMR5000  розрізняються між собою габаритами та способом кріплення, але функціонально абсолютно ідентичні. Герметична зчитуюча головка працює в широкому діапазоні температур, має ступінь захисту від навколишніх впливів — IP67 и має високу стійкість до механічних ударів, вібрації и  чудовою захистом від мастила, пилу, бруду та інших агресивних середовищ.

Алюмінієвий профіль DMA перерізом 28х10 мм., має спеціальні пази для кріплення магнітної стрічки, яка так само зверху закривається захисною сталевою смугою.  З торців  закріплюються спеціальні заглушки, які кріплять магнітну та захисну стрічки всередині профілю, і саме через них фіксується корпус лінійки на обладнанні. Стандартна довжина профілю DMA 1500 мм, конструктивно передбачена можливість з'єднання профілів між собою за допомогою шпильок, що дає змогу отримати модульну лінійку з довжиною вимірювання до 15 метрів. При довжинах понад 1500 мм. рекомендується використовувати додаткові притискачі.

Довжина вимірювання  до 15 000 мм.

Дискретність -  5 мікронів.

Комплект магнітного перетворювача лінійних переміщень DMA5 (5 мкм) містить:

DMR5000 або DMR500

MS500 магнітна стрічка (довжина до 15 000 мм)

DMA  алюмінієвий профіль (Довжина кратно 1500 мм)

сталева захисна стрічка  (довжина до 15 00 мм)

торцеві заглушки, бічні притискачі (по 2 шт.)

Постачається з кабелем у металорукаві завдовжки 3 метри. Захищений від промислових перешкод.

Всі лінійні перетворювачі, вироблені компанією Ditron, можуть використовуватися як пристрій зворотного зв'язку, що повідомляє контролеру ПЧПК або пристрою цифрової індикації про лінійне переміщення робочого органа верстата.

Пристрій цифрової індикації з комплектом правильно підібраних перетворювачів лінійних переміщень дає змогу в короткий термін і мінімальними витратами переобладнати всі типи середніх і малих універсальних верстатів у верстати підвищеної точності.


Принцип дії ― магнітний
Тип вихідного сигналу перетворювача ―TTL (ПІ без інверсних сигналів, стандарт)/TTL (RS-422) (ПІ з інверсними сигналами, за запитом)
Вимірювані довжини: до 15 000 мм (під час замовлення вказати);
Напруга живлення: 4,7-7 вольт (стандарт);
Роздільна здатність: 5 мкм.
Референтні мітки: за запитом
Швидкість переміщення максимальна: 8 м/сек.;
Клас захисту: IP67;

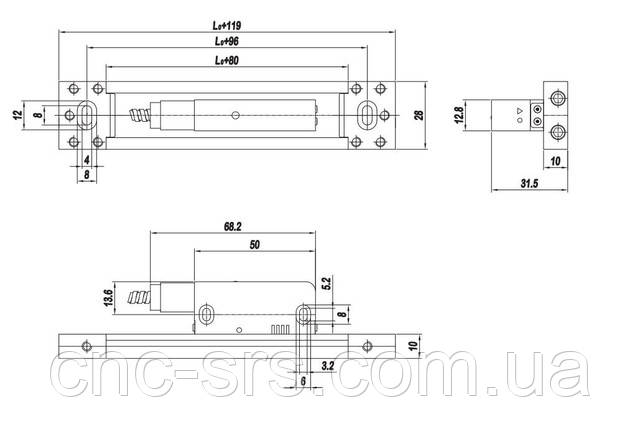

Габаритне креслення:



Код для замовлення:  DMAX1-DMRXXXX2-XXXX3

Дискретність, мкм X1 5
Тип зчитувальної головки XXXX2 DMR500 або DMR5000
Довжина перетворюваного переміщення Lізм, мм XXXX23 3300



Приклад замовлення: DMA5-DMR5000-3300

Магнітний інкрементальний перетворювач лінійних переміщень  мод.DMA, що зчитує головку DMR5000, довжина вимірювання 3300 мм, дискретність 5 мкм, довжина кабелю 3 метри

Основні атрибути
Країна виробникКитай
Користувальницькі характеристики
Тип датчикаМагнітний інкрементальний безконтактний (на стрічці) перетворювач лінійних переміщень
ДОВЖИНА ВИМІРЮВАНОГО ПЕРЕМІЩЕННЯ3300 мм
ЗЧИТУВАЛЬНА ГОЛОВКАDMR5000
Тип лінійкиМагнітна
Група товарівМагнітні лінійки
Основні
Вихідний сигналTTL
Дискретність, мкм5
Напруга живлення, В4.7-7
Довжина кабелю, м3
