14050-10 цифровий привод постійного струму (рух подач) для SINUMERIK 808D

ток 50А

20 042 грн.

  • Під замовлення, 30 днів
  • Код: 14050-10
+380 (98) 029-82-62
Киевстар
  • +380 (50) 734-26-08
    МТС
  • +380 (56) 767-39-45
  • +380 (56) 790-00-45
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
14050-10 цифровий привод постійного струму (рух подач) для SINUMERIK 808D
Під замовлення, 30 днів14050-10 цифровий привод постійного струму (рух подач) для SINUMERIK 808D
20 042 грн.
Купити
+380 (98) 029-82-62
Киевстар
  • +380 (50) 734-26-08
    МТС
  • +380 (56) 767-39-45
  • +380 (56) 790-00-45
Опис
Характеристики
Специфікація
Інформація для замовлення

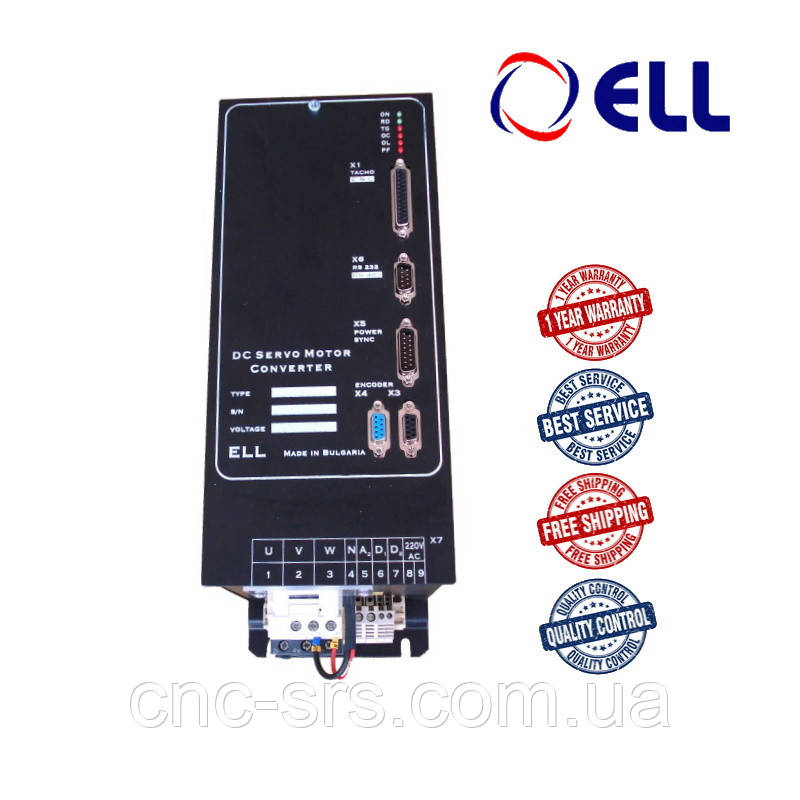

14050-10 тиристорний перетворювач виробництва компанії SD "ЕLL – Danev, Bozhilov &", для керування двигунами постійного струму з постійними магнітами, номінальний струм якоря 50А, інтерфейс для роботи з УЧПУ Sinumerik 808D, без модуля MODBUS.

Перетворювачі 14-ої серії є новим поколінням тиристорних перетворювачів, розроблених на базі сучасних цифрових технологій (DSP/FPGA), що забезпечує приводу різноманітні функціональні можливості, високу надійність і стабільність експлуатаційних характеристик.

Призначені для прецизійного керування швидкістю, моментом або позицією двигунів постійного струму з постійними магнітами для приводів подачі, і забезпечують можливість роботи в наступних режимах:

  • управління швидкістю з аналоговим і цифровим завданням
  • управління крутному моментом
  • позиціонування з внутрішнім завданням
  • позиціонування з зовнішнім імпульсним завданням

Дана серія приводів може експлуатуватися спільно з пристроями ЧПУ або ПЛК в режимі імпульсного завдання переміщення, з керуванням від ПЛК по послідовному інтерфейсу або автономно.

Порівняльний огляд технічних характеристик всіх перетворювачів 12/13/14ХХХ вказаний на нашому сайті (посилання) або на сайті виробника (посилання).

Особливостями електроприводів серії 14050-10 є:

  • прецизійне четырехквадрантное управління швидкістю двигуна з постійними магнітами
  • основні режими роботи - управління швидкістю/ керування моментом/ з управлінням позицією від внутрішнього завдання
  • номінальний струм якоря 502А
  • максимальний струм якоря 250А
  • напруга мережі живлення 3х230В
  • максимальна напруга якоря 250В
  • інерційна синхронізація перетворювача (забезпечує надійну роботу при живленні від мережі з сильними перешкодами)
  • вбудоване динамічне гальмування
  • динамічне обмеження струму якоря програмоване
  • зворотній зв'язок по швидкості від тахогенератора, енкодера
  • зворотній зв'язок по положенню енкодер
  • завдання для швидкості: аналогове ±10V / аналогове однополярної 0 ÷ 10V зі знаком / параметричне /8 фіксованих швидкостей/ від потенціометра / послідовний інтерфейс
  • зовнішнє завдання для позиції: pulse + direction, CW + CCW pulse train, AB-phase pulse train
  • внутрішнє завдання для позиції: параметрично / 8 фіксованих позицій з паралельним кодом / 8 фіксованих кроків переміщення з паралельним кодом / від маховичка / послідовний інтерфейс
  • завдання моменту: аналогове ±10V / аналогове однополярної 0 ÷ 10V зі знаком / цифрове зі знаком від параметра / послідовний інтерфейс
  • послідовний інтерфейс RS232 зі швидкістю 9600 bps(для настройки перетворювача) / послідовний інтерфейс RS-485 зі швидкістю до 115200 bps (для керування перетворювачів)
  • діапазон регулювання швидкості не менше 10000:1
  • 1 аналоговий вхід тахогенератора ± 120В
  • 1 аналоговий вхід завдання швидкості ± 10V, 10кОм
  • 18 універсальних цифрових входів, ±24V, 10mA
  • 1 цифровий диференціальний вхід для ЧПУ SINUMERIK 808D
  • 5 цифрових виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A
  • 1 цифровий вихід транзисторного типу, 25Vdc/0,030 A
  • 4 цифрових виходу релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A для ЧПУ SINUMERIK 808D
  • 3 диференціальних опторазвязанных цифрових входу для імпульсного завдання
  • послідовний інтерфейс RS232 зі швидкістю 9600 bps(для настройки перетворювача) / послідовний інтерфейс RS-485 зі швидкістю до 115200 bps (для керування перетворювачів)
  • налаштування перетворювача з системою параметрів згруповані в сімнадцяти групах
  • історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
  • система програмованих і апаратних захистів, які забезпечують безпечну роботу перетворювача та електропривода
  • історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
  • спеціальні засоби для попереднього налаштування приводу
  • перевірка стану цифрових входів і виходів
  • перевірка стану датчика зворотного зв'язку по швидкості
  • перевірка стану датчика зворотного зв'язку по позиції
  • оцінка якості мережі живлення
  • настроювання параметрів з комп'ютерною програмою ELL RS232 V2.0 під ОС WINDOWS;

Габаритне креслення:



Код для замовлення: 14XXX1-Х2Х3

тип перетворювача   4 - для двигунів з постійними магнітами
номінальний струм якоря ХХХ1 030 - 30А, 080 - 80А
інтерфейс X2 0 - стандартний 1 - для Sinumerik 808D
модуль MODBUS Х3 1 - без модуля, 2 - з модулем (до 115200bps)

Приклад замовлення: 14050-10
14050-10 тиристорний перетворювач для управління двигунами постійного струму з постійними магнітами, номінальний струм якоря 50А, інтерфейс для роботи з УЧПУ Sinumerik 808D, без модуля MODBUS.

Основні атрибути
Виробник  ELL
Країна виробникБолгарія
Тип робочої величини  Струм
Ступінь захисту IP20
Гарантійний термін  12 міс
Захист від перевантажень  Так
Захист від перегрівуТак
Захист від короткого замиканняТак
Номінальний струм50 А
Перевантажувальна здатність300%
Кількість фаз живлення3
Інші функції і особливостіЗахист від пошкодження силового модуля, Захист від втрати фази, Захист від заклинювання електродвигуна, Захист від перевищення допустимої швидкості, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Обмеження по струму, Обмеження перенапруги, Самодіагностика, Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від зниженої напруги
СтанНове
Габаритні розміри
Довжина405 мм
Ширина156 мм
Висота176.5 мм
Вага7.5 кг
Користувальницькі характеристики
Напруга силового живлення, V3х220
Температура окр.середовища, C°0 ÷ 50
Датчик зворотного зв'язку по позиціїЕнкодер
Цифрові виходи5 цифрових виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A, 1 цифровий вихід транзисторного типу, 25Vdc/0,030 A, 4 цифрових виходу релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A для ЧПУ SINUMERIK 808D
Синхронізація перетворювача з мережею живленняІнерційна
Аналогове завдання для швидкості V± 10В, 0 ÷ 10В, 0 ÷ –10В, 10ком
Максимальна напруга якоря, V250
Ступінь захистуІР 20
Датчик зворотного зв'язку по швидкостіТахогенератор / енкодер
Аналогові виходи 32 виходи, ± 10V, 2 mA
Діапазон регулювання швидкостіне менше 1:10000
Режим роботиТривалий S1
Динамічне струмообмеження якоряПрограмоване по функцію 1/n
Формат завдання для позиціїpulse + direction, CW + CCW pulse train, AB-phase pulse train
Частота силового напруги живлення, Hz45 ÷ 65
Послідовні інтерфейсиRS 232C до 9600 bps RS485 до 115 200 bps 4
Завдання для позиціїpulse + direction, CW + CCW pulse train, AB-phase pulse train
Завдання для швидкостіаналогове ±10V / аналогове однополярної 0 ÷ 10V зі знаком / параметричне /8 фіксованих швидкостей/ від потенціометра / послідовний інтерфейс
Цифрові входи18 універсальних цифрових входів, ±24V, 10mA, 1 цифровий диференціальний вхід для ЧПУ SINUMERIK 808D
Максимальний струм якоря, A250
Додаткові характеристики
Інтерфейсдля підключення до SINUMERIC 808D
  • Ціна: 20 042 грн.
  • Спосіб упаковки: картонная коробка. В комплект поставки входят: паспорт изделия, инструкция.
