14010-11 цифровий привод постійного струму (рух подач) для SINUMERIK 808D
ток 12А
38 026 ₴
- Під замовлення
- Код: 14010-11
Відправка з 11 січня 2025+380 (95) 811-30-72
Руслан Михайлович
- +380 (50) 909-93-25Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
Під замовлення14010-11 цифровий привод постійного струму (рух подач) для SINUMERIK 808D
38 026 ₴
+380 (95) 811-30-72
Руслан Михайлович
- +380 (50) 909-93-25Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення
14010-11 тиристорний перетворювач виробництва компанії SD "ЕLL – Danev, Bozhilov &", для керування двигунами постійного струму з постійними магнітами, номінальний струм якоря 12А, інтерфейс для роботи з ПЧПК Sinumerik 808D, з модулем MODBUS.
Перетворювачі 14-ої серії є новим поколінням тиристорних перетворювачів, розроблених на базі сучасних цифрових технологій (DSP/FPGA), що забезпечує приводу різноманітні функціональні можливості, високу надійність і стабільність експлуатаційних характеристик.
Призначені для прецизійного керування швидкістю, моментом або позицією двигунів постійного струму з постійними магнітами для приводів подачі, і забезпечують можливість роботи в наступних режимах:
- управління швидкістю з аналоговим і цифровим завданням
- управління крутному моментом
- позиціонування з внутрішнім завданням
- позиціонування з зовнішнім імпульсним завданням
Дана серія приводів може експлуатуватися спільно з пристроями ЧПК або ПЛК в режимі імпульсного завдання переміщення, з керуванням від ПЛК по послідовному інтерфейсу або автономно.
Порівняльний огляд технічних характеристик всіх перетворювачів 12/13/14ХХХ вказаний на нашому сайті (посилання) або на сайті виробника (посилання).
Особливостями електроприводів серії 14010-11 є:
- прецизійне чотириквадрантне управління швидкістю двигуна з постійними магнітами
- основні режими роботи - управління швидкістю/ керування моментом/ з управлінням позицією від внутрішнього завдання і з MODBUS;
- номінальний струм якоря 12А
- максимальний струм якоря 60А
- напруга мережі живлення 3х230В
- максимальна напруга якоря 250В
- інерційна синхронізація перетворювача (забезпечує надійну роботу при живленні від мережі з сильними перешкодами)
- вбудоване динамічне гальмування
- динамічне обмеження струму якоря програмоване
- зворотній зв'язок по швидкості від тахогенератора, енкодера
- зворотній зв'язок по положенню енкодер
- завдання для швидкості: аналогове ±10V / аналогове однополярної 0 ÷ 10V зі знаком / параметричне /8 фіксованих швидкостей/ від потенціометра / послідовний інтерфейс
- зовнішнє завдання для позиції: pulse + direction, CW + CCW pulse train, AB-phase pulse train
- внутрішнє завдання для позиції: параметрично / 8 фіксованих позицій з паралельним кодом / 8 фіксованих кроків переміщення з паралельним кодом / від маховичка / послідовний інтерфейс
- завдання моменту: аналогове ±10V / аналогове однополярної 0 ÷ 10V зі знаком / цифрове зі знаком від параметра / послідовний інтерфейс
- послідовний інтерфейс RS232 зі швидкістю 9600 bps(для налаштування перетворювача) / послідовний інтерфейс RS-485 зі швидкістю до 115200 bps (для керування перетворювачів)
- діапазон регулювання швидкості не менше 10000:1
- 1 аналоговий вхід тахогенератора ± 120В
- 1 аналоговий вхід завдання швидкості ± 10V, 10кОм
- 18 універсальних цифрових входів, ±24V, 10mA
- 1 цифровий диференціальний вхід для ЧПК SINUMERIK 808D
- 5 цифрових виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A
- 1 цифровий вихід транзисторного типу, 25Vdc/0,030 A
- 4 цифрових виходу релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A для ЧПК SINUMERIK 808D
- 3 диференціальних опторазвязанных цифрових входу для імпульсного завдання
- послідовний інтерфейс RS232 зі швидкістю 9600 bps(для налаштування перетворювача) / послідовний інтерфейс RS-485 зі швидкістю до 115200 bps (для керування перетворювачів)
- протокол інтерфейсу RS485 MODBUS RTU
- налаштування перетворювача з системою параметрів згруповані в сімнадцяти групах
- історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
- система програмованих та апаратних захистів, що забезпечують безпечну роботу перетворювача та електроприводу
- історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про помилки
- спеціальні засоби для попереднього налаштування приводу
- перевірка стану цифрових входів та виходів
- перевірка стану датчика зворотного зв'язку за швидкістю
- перевірка стану датчика зворотного зв'язку за позицією
- оцінка якості мережі живлення
- налаштування параметрів з комп'ютерною програмою ELL RS232 V2.0 под ОС WINDOWS;

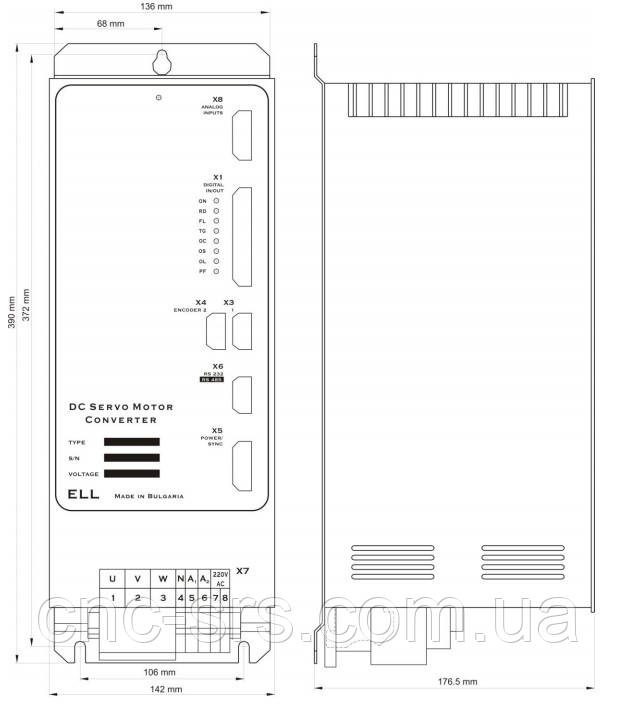

Габаритне креслення:
Код для заказа: 14XXX1-X2Х3
| тип перетворювача | 4 - для двигунів з постійними магнітами | |
| номінальний струм якоря | ХХX1 | 030 - 30А, 080 - 80А |
| інтерфейс | X2 | 0- стандартний 1 - для Sinumerik 808D |
| модуль MODBUS | Х3 | 1 - без модуля, 2 - з модулем (до 115200bps) |
Приклад замовлення:
14010-1114010-11 тиристорний перетворювач для управління двигунами постійного струму з постійними магнітами, номінальний струм якоря 12А, інтерфейс для роботи з ПЧПК Sinumerik 808D, з модулем MODBUS.
| Основні атрибути | |
|---|---|
| Виробник | ELL |
| Країна виробник | Болгарія |
| Тип робочої величини | Струм |
| Ступінь захисту IP | 20 |
| Гарантійний термін | 12 міс |
| Захист від перевантажень | Так |
| Захист від перегріву | Так |
| Захист від короткого замикання | Так |
| Номінальний струм | 12 А |
| Перевантажувальна здатність | 300% |
| Кількість фаз живлення | 3 |
| Інші функції і особливості | Захист від пошкодження силового модуля, Захист від втрати фази, Захист від заклинювання електродвигуна, Захист від перевищення допустимої швидкості, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Обмеження по струму, Обмеження перенапруги, Самодіагностика, Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від зниженої напруги |
| Стан | Новий |
| Габаритні розміри | |
| Довжина | 390 мм |
| Ширина | 142 мм |
| Висота | 176.5 мм |
| Вага | 6.45 кг |
| Користувальницькі характеристики | |
| Температура окр.середовища, C° | 0 ÷ 50 |
| Напруга силового живлення, V | 3х220 |
| Синхронізація перетворювача з мережею живлення | Інерційна |
| Цифрові виходи | 5 цифрових виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A, 1 цифровий вихід транзисторного типу, 25Vdc/0,030 A, 4 цифрових виходу релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A для ЧПУ SINUMERIK 808D |
| Датчик зворотного зв'язку по позиції | Енкодер |
| Аналогове завдання для швидкості V | ± 10В, 0 ÷ 10В, 0 ÷ –10В, 10ком |
| Максимальна напруга якоря, V | 250 |
| Ступінь захисту | ІР 20 |
| Датчик зворотного зв'язку по швидкості | Тахогенератор / енкодер |
| Діапазон регулювання швидкості | не менше 1:10000 |
| Аналогові виходи 3 | 2 виходи, ± 10V, 2 mA |
| Режим роботи | Тривалий S1 |
| Формат завдання для позиції | pulse + direction, CW + CCW pulse train, AB-phase pulse train |
| Частота силового напруги живлення, Hz | 45 ÷ 65 |
| Динамічне струмообмеження якоря | Програмоване по функцію 1/n |
| Послідовні інтерфейси | RS 232C до 9600 bps RS485 до 115 200 bps 4 |
| Завдання для швидкості | аналогове ±10V / аналогове однополярної 0 ÷ 10V зі знаком / параметричне /8 фіксованих швидкостей/ від потенціометра / послідовний інтерфейс |
| Цифрові входи | 18 універсальних цифрових входів, ±24V, 10mA, 1 цифровий диференціальний вхід для ЧПУ SINUMERIK 808D |
| Завдання для позиції | pulse + direction, CW + CCW pulse train, AB-phase pulse train |
| Максимальний струм якоря, A | 60 |
| Додаткові характеристики | |
| Інтерфейс | для підключення до SINUMERIC 808D |
- Ціна: 38 026 ₴
- Спосіб упаковки: картонна коробка. У комплект поставки входять: паспорт виробу, інструкція.
