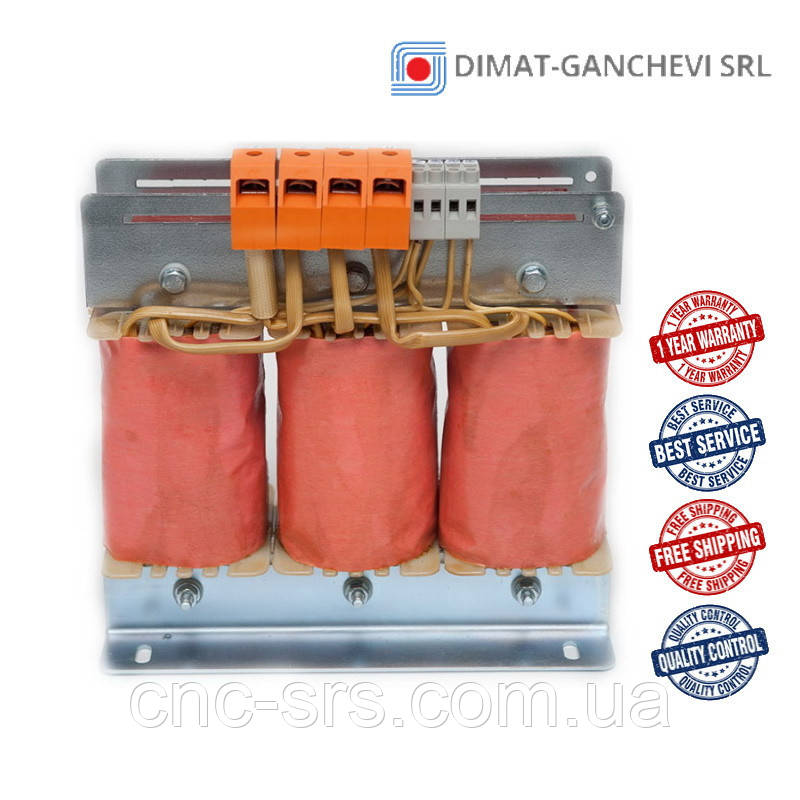

АТР-3 3х400/240/32 автотрансформатор трифазний
Ціну уточнюйте
- Під замовлення
- Код: АТР-3-3-400/240/32
- +380 (50) 909-93-25Дмитро Валерійович
АТР-3 3х400/240/32 ― автотрансформатор трифазний виробництва компанії Димат-Ганчеви ООД .
Автотрансформатори АТР понижуючі та узгодять напруга мережі живлення з напругою якоря двигунів з постійними магнітами в складі сервоприводів.
Автотрансформатор серії АТР трифазні, мають гальванічно зв'язані силові обмотки ABC і XYZ. Обмотка для оперативного живлення x1y1z1n1 гальванічно не пов'язана з силовими обмотками.
Дані автотрансформатори можуть бути використані в комплектних системах приводу руху подач спільно з перетворювачами ELL або Artech.
- номінальна потужність 3 кВА
- відкрита конструкція трехстержневая
- можливість горизонтального монтажу
- температурний клас ізоляції F (155 °C)
- виконання – сухе з природним охолодженням
- ступінь захисту IP00

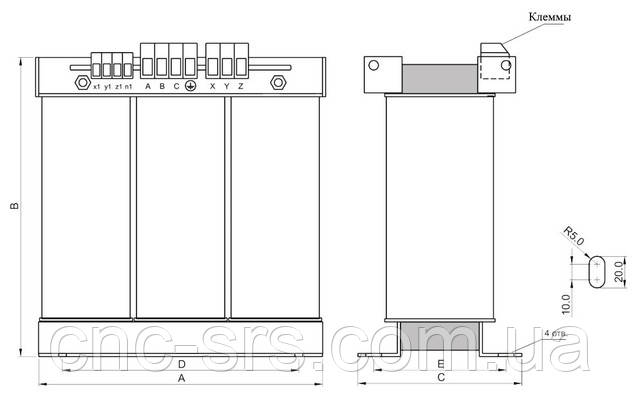

Габаритне креслення::
Тип автотрансформатора | Габаритні розміри, мм | Приєднувальні розміри, мм | |||
A | B | C | D | E | |
АТР-3 3х400/240/32 | 240 | 250 | 120 | 200 | 85 |

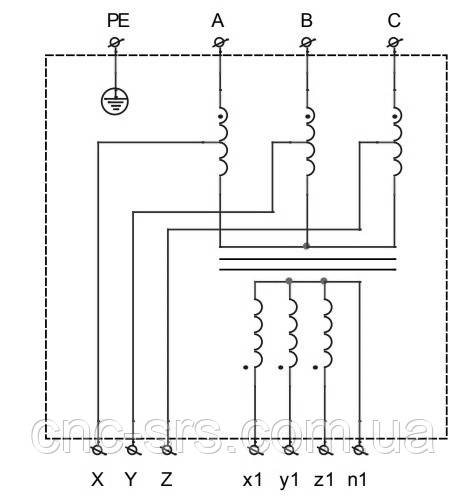

Електрична схема трансформатора серії АТР:
Код для замовлення: АТР-ХХ1-Х2-ХХХ3-XX4-XX5
модель | АТР | |
номінальна потужність | ХХ1 | 3 - 3 кВа, 5 - 5 кВа, 7 - 7 кВа |
кількість фаз | Х2 | 3 - три фази |
напруга живлення | ХХХ3 | 400 - 400В |
вторинне напруга | ХХХ4 | 115 - 115В,120 - 120В, 240 - 240В |
оперативне напруга | ХХ5 | 32 - 32В |
Приклад замовлення: АТР-5 3х400/120/32
АТР-5 3х400/120/32 - автотрансформатор трифазний номінальна потужність 5кВа, напруга живлення 400В, вторинне вихідна напруга 120В і 32В.
Основні | |
---|---|
Країна виробник | Болгарія |
Кількість фаз | 3 |
Маса | 15 кг |
Гарантійний термін | 12 міс |
Тип трансформатора | Понижуючий |
Спосіб охолодження обмоток | Сухий |
Габаритні розміри | |
Висота | 250 мм |
Довжина | 240 мм |
Ширина | 120 мм |
Користувальницькі характеристики | |
Виробник | Димат-Ганчеви ООД |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: картонна коробка.
