АТР-5 3х400/240/32 автотрансформатор трифазний
Ціну уточнюйте
- Під замовлення
- Код: АТР-5-3-400/240/32
Відправка з 11 січня 2025- +380 (50) 909-93-25Дмитро Валерійович
Замовлення тільки за телефоном
- +380 (50) 909-93-25Дмитро Валерійович

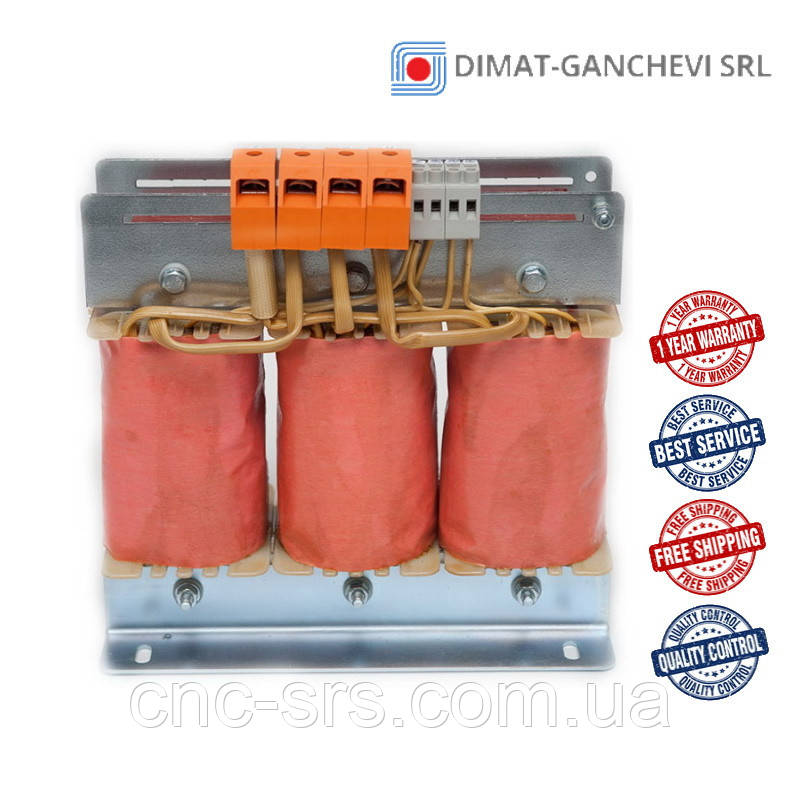

АТР-5 3х400/240/32 ― автотрансформатор трифазний виробництва компанії Димат-Ганчеви ООД.
Автотрансформатори АТР понижуючі та узгодять напруга мережі живлення з напругою якоря двигунів з постійними магнітами в складі сервоприводів.
Автотрансформатор серії АТР трифазні, мають гальванічно зв'язані силові обмотки ABC і XYZ. Обмотка для оперативного живлення x1y1z1n1 гальванічно не пов'язана з силовими обмотками.
Дані автотрансформатори можуть бути використані в комплектних системах приводу руху подач спільно з перетворювачами ELL або Artech
Особливостями АТР-5 3х400/240/32 є:
- номінальна потужність: 5 кВА
- відкрита конструкція
- можливість горизонтального монтажу
- температурний клас ізоляції F (155 °C)
- виконання – сухе з природним охолодженням
- ступінь захисту IP00
Габаритне креслення::
| Тип автотрансформатора | Габаритні розміри, мм | Приєднувальні розміри, мм | |||
| A | B | C | D | E | |
| АТР-5 3х400/120/32 | 240 | 250 | 140 | 200 | 105 |
Електрична схема трансформатора серії АТР:
Код для замовлення: АТР-ХХ1-Х2-ХХХ3-XX4-XX5
| модель | АТР | |
| номінальна потужність | ХХ1 | 3 - 3 кВа, 5 - 5 кВа, 7 - 7 кВа |
| кількість фаз | Х2 | 3 - три фази |
| напруга живлення | ХХХ3 | 400 - 400В |
| вторинне напруга | ХХХ4 | 115 - 115В,120 - 120В, 240 - 240В |
| оперативне напруга | ХХ5 | 32 - 32В |
Приклад замовлення: АТР-5 3х400/120/32
АТР-5 3х400/120/32 - автотрансформатор трифазний номінальна потужність 5кВа, напруга живлення 400В, вторинне вихідна напруга 120В і 32В.
| Основні | |
|---|---|
| Країна виробник | Болгарія |
| Кількість фаз | 3 |
| Маса | 19 кг |
| Гарантійний термін | 12 міс |
| Тип трансформатора | Понижуючий |
| Спосіб охолодження обмоток | Сухий |
| Габаритні розміри | |
| Висота | 250 мм |
| Довжина | 240 мм |
| Ширина | 140 мм |
| Користувальницькі характеристики | |
| Виробник | Димат-Ганчеви ООД |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: картонна коробка.
