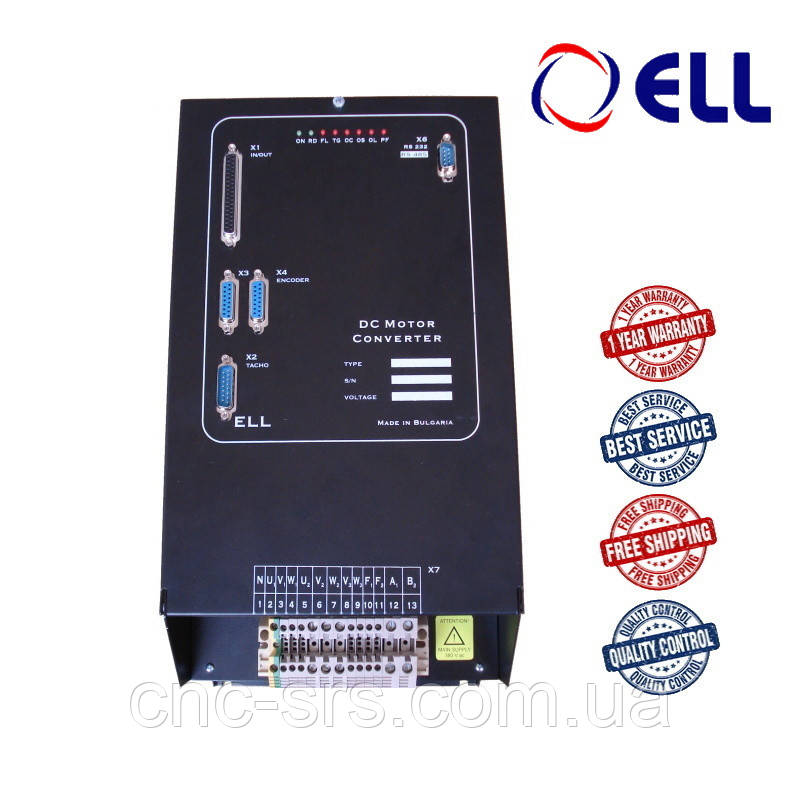

4004-222-30 цифровий привод постійного струму (головний рух і рух подач)

ток 40А

58 466 ₴

  • Під замовлення
  • Код: 4004-222-30
clockВідправка з 08 березня 2025
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
4004-222-30 цифровий привод постійного струму (головний рух і рух подач)
Під замовлення4004-222-30 цифровий привод постійного струму (головний рух і рух подач)
58 466 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікації
Інформація для замовлення

4004-222-30 тиристорний перетворювач виробництва компанії SD "ЕLL – Danev, Bozhilov &", для керування двигунами постійного струму з незалежним збудженням, номінальний струм якоря 40А, реверсивний, живлення від трифазної мережі 3х400В, максимальний діапазон струму збудження 12.0 А, основні режими роботи - з управлінням позицією від внутрішнього завдання, з MODBUS і з функцією активної компенсації механічного люфту , без модуля аналогових виходів.

Призначений для прецизійного керування швидкістю, моментом або позицією двигунів постійного струму з незалежним збудженням для головних приводів і приводів подачі.
Перетворювачі 4-ої серії є новим поколінням тиристорних перетворювачів, розроблених на базі сучасних цифрових технологій (DSP/FPGA), що забезпечує приводу різноманітні функціональні можливості, високу надійність і стабільність експлуатаційних характеристик.

Перетворювачі забезпечують чотириквадрантне двозонне керування швидкістю двигуна з можливістю для роботи в трьох зонах.

  • перша зона – робота з постійним крутним моментом;
  • друга зона – робота з постійною потужністю;
  • третя зона – робота зі зменшенням потужності.

Пристрій призначений для застосування на обладнанні різного типу, що виконує операції різання або механічної обробки, полірування, гнуття, шліфування або випрямлення. Пристрій застосовується в різних галузях промисловості, таких як метало - та деревообробна промисловість, обробка листового металу, каменю, гуми, текстилю та інше.

Порівняльний огляд технічних характеристик всіх перетворювачів 4ХХХ вказаний на нашому сайті (посилання) або на сайті виробника (посилання).

Особливостями електроприводів серії 4004 є:

  • прецизійне чотириквадрантне управління двигунами постійного струму з незалежним збудженням
  • основні режими роботи - управління швидкістю/ керування моментом/ з управлінням позицією від внутрішнього завдання і з MODBUS;
  • номінальний струм якоря 40А
  • максимальний струм якоря 80А
  • реверсивний
  • напруга мережі живлення 3х400В
  • динамічне струмообмеження якоря програмоване
  • діапазон номінального струму збудження 12.0 А
  • діапазон регулювання швидкості 10000:1
  • орієнтоване гальмування .
  • зворотній зв'язок по швидкості від тахогенератора, енкодера або від ЕРС якоря
  • завдання для швидкості: аналогове ±10V/ аналогове однополярної 0 ÷ 10V зі знаком/ цифрове з паралельним кодом до 14 біт/ серійний інтерфейс
  • завдання для позиції: зовнішнє цифрове з паралельним кодом до 14 bit/ внутрішнє цифрове завдання/ по послідовному інтерфейсу
  • послідовний інтерфейс RS232 зі швидкістю 9600 bps(для налаштування перетворювача) / послідовний інтерфейс RS-485 зі швидкістю до 115200 bps (для керування перетворювачів)
  • управління перетворювачів по інтерфейсу MODBUS
  • налаштування перетворювача з системою параметрів згруповані в шістнадцяти групах
  • історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
  • система програмованих і апаратних захистів, які забезпечують безпечну роботу перетворювача та електропривода
  • історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
  • спеціальні засоби для попереднього налаштування приводу
  • перевірка стану цифрових входів і виходів
  • перевірка стану датчика зворотного зв'язку по швидкості
  • перевірка стану датчика зворотного зв'язку по позиції
  • оцінка якості мережі живлення
  • 18 цифрових входів, ± 24V, 10mA
  • 5 виходів релейного типу, 100VAC/ 0.3 A, 24VDC/ 0.3 A
  • без модуля аналогових виходів, що програмуються, ±10V, 2 mA (відповідно до замовлення)
  • налаштування параметрів з комп'ютерною програмою ELL RS232 V2.0 під ОС WINDOWS;

Габаритне креслення:

Код для замовлення: 4XXX1-Х2Х3Х4-Х5Х6

тип перетворювача   4 - для двигунів з незалежним збудженням
номінальний струм якоря ХХХ1 003 - 30А, 004 - 40А ...009 -9 0А ....070 - 700А
виконання силового блоку X2 1 - нереверсивний, 2 - реверсивний
напруга мережі живлення Х3 1 - 3х230В, 2 - 3х400В
максимальний діапазон струму збудження Х4 1 -4.7 А, 2 - 12.0 А, 3 - 20.0 А
спосіб управління X5

1 - базова серія з управлінням швидкістю і моментом,

2 - серія з управлінням позицією від внутрішнього завдання і з MODBUS,

3 - серія з управлінням позицією від внутрішнього завдання, з MODBUS і з функцією для активної компенсації механічного люфту

4 - серія з управлінням позицією від внутрішнього завдання, з управлінням позицією з імпульсним завданням і з функцією для активної компенсації механічного люфту

аналогові виходи X6

0 - без модуля аналогових виходів, 1 - 2 виходу 8bit, 2 - 2 входи 10bit, 3 - 2 входи 12bit

Приклад замовлення: 4004-222-30
4004 тиристорний перетворювач для управління двигунами постійного струму з незалежним збудженням, номінальний струм якоря 40А, реверсивний, живлення від трифазної мережі 3х400В, максимальний діапазон струму збудження 12.0 А, основні режими роботи - серія з управлінням позицією від внутрішнього завдання, з MODBUS і з функцією для активної компенсації механічного люфту , без модуля аналогових виходів.



Основні атрибути
ВиробникELL
Країна виробникБолгарія
Тип робочої величиниСтрум
Ступінь захисту IP20
Гарантійний термін12 міс
Захист від перевантаженьТак
Захист від перегрівуТак
Захист від короткого замиканняТак
Номінальний струм40 А
Перевантажувальна здатність200%
Кількість фаз живлення3
Інші функції і особливостіЗахист від заклинювання електродвигуна, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від пошкодження силового модуля, Захист від зниженої напруги, Захист від втрати фази, Захист від перевищення допустимої швидкості, Обмеження перенапруги, Обмеження по струму, Самодіагностика
СтанНовий
Габаритні розміри
Довжина170 мм
Ширина200 мм
Висота405 мм
Вага9.1 кг
Користувальницькі характеристики
Температура окр.середовища, C°0 ÷ 50
Напруга силового живлення, V3х380, +10 / -15%
Синхронізація перетворювача з мережею живленняІнерційна
Цифрові виходи5 виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A
Датчик зворотного зв'язку по позиціїЕнкодер
Аналогове завдання для швидкості V± 10 / 0 ÷ 10 / 0 ÷ -10
Максимальна напруга якоря, V440
Ступінь захистуІР 20
Датчик зворотного зв'язку по швидкостіТахогенератор / Енкодер / ЕРС
Номінальний струм якоря, A40
Максимальна напруга збудження, Vdc320 при UF = 380VAC
Діапазон регулювання швидкостіне менше 1:10000
Аналогові виходи 32 виходи, ± 10V, 2 mA
Діапазони номінального струму збудження, A 220.0 / 10.0 / 6.5 1 12.0 / 6.0 / 4.0 4.7 / 2.4 / 1.5
Режим роботиТривалий S1
Формат завдання для позиціїBIN формат / формат BCD
Частота силового напруги живлення, Hz45 ÷ 65
Динамічне струмообмеження якоряПрограмоване по функцію 1/n
Максимальна напруга тахогенератора, V± 193 при NMAX
Послідовні інтерфейсиRS 232C до 9600 bps RS485 до 115 200 bps 4
Завдання для швидкостіАналогове завдання Паралельний код – до 14 bit Послідовний інтерфейс
Цифрові входи18 входів, ± 24V, 10mA
Завдання для позиціїПаралельний код 14 біта / внутрішнє цифрове завдання / послідовний інтерфейс
Максимальний струм якоря, A80
  • Ціна: 58 466 ₴
  • Спосіб упаковки: картонна коробка. У комплект поставки входять: паспорт виробу, інструкція.
