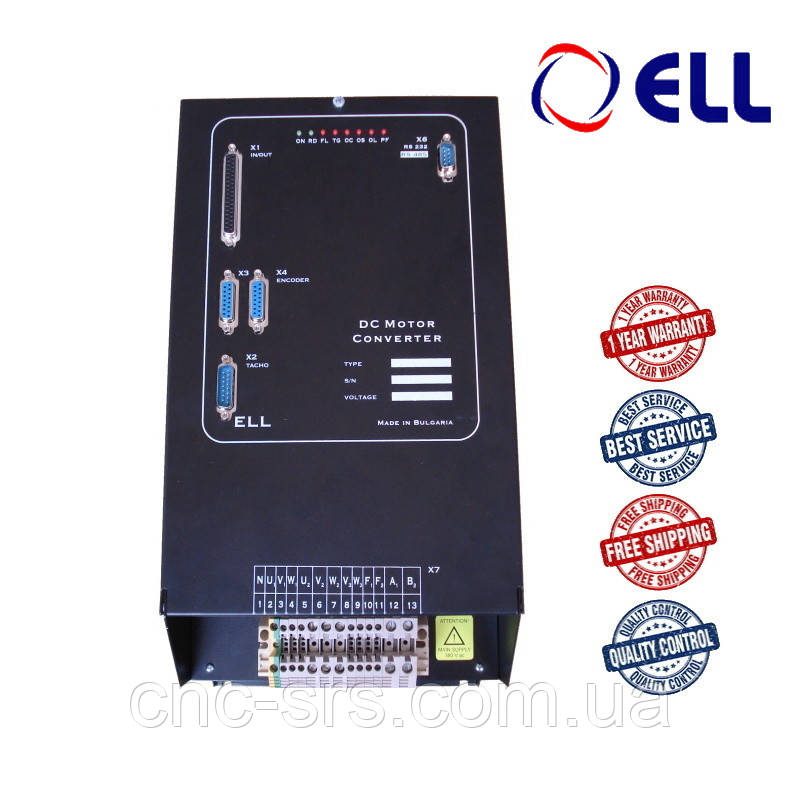

4013-222-40 цифровий привод постійного струму (головний рух і рух подач)
102 120 ₴
- Під замовлення
- Код: 4013-222-40
- +380 (50) 909-93-25Дмитро Валерійович
4013-222-40 тиристорний перетворювач виробництва компанії SD "ЕLL – Danev, Bozhilov &", для керування двигунами постійного струму з незалежним збудженням, номінальний струм якоря 130А, реверсивний, живлення від трифазної мережі 3х400В, максимальний діапазон струму збудження 12А, основні режими роботи - з управлінням позицією від внутрішнього завдання, з управлінням позицією з імпульсним завданням і з функцією активної компенсації механічного люфту, без модуля аналогових виходів.
Призначений для прецизійного керування швидкістю, моментом або позицією двигунів постійного струму з незалежним збудженням для головних приводів і приводів подачі.
Перетворювачі 4-ої серії є новим поколінням тиристорних перетворювачів, розроблених на базі сучасних цифрових технологій (DSP/FPGA), що забезпечує приводу різноманітні функціональні можливості, високу надійність і стабільність експлуатаційних характеристик.
Перетворювачі забезпечують чотириквадрантне двозонне керування швидкістю двигуна з можливістю для роботи в трьох зонах.
- перша зона – робота з постійним крутним моментом;
- друга зона – робота з постійною потужністю;
- третя зона – робота зі зменшенням потужності.
Пристрій призначений для застосування на обладнанні різного типу, що виконує операції різання або механічної обробки, полірування, гнуття, шліфування або випрямлення. Пристрій застосовується в різних галузях промисловості, таких як метало - та деревообробна промисловість, обробка листового металу, каменю, гуми, текстилю та інше.
Порівняльний огляд технічних характеристик всіх перетворювачів 4ХХХ вказаний на нашому сайті (посилання) або на сайті виробника (посилання).
Особливостями електроприводів серії 4013 є:
- прецизійне чотириквадрантне управління двигунами постійного струму з незалежним збудженням
- основні режими роботи - управління швидкістю/ керування моментом/ з управлінням позицією від внутрішнього завдання і з MODBUS;
- номінальний струм якоря 130А
- максимальний струм якоря 260А
- реверсивний
- напруга мережі живлення 3х400В
- динамічне струмообмеження якоря програмоване
- діапазон номінального струму збудження 12А
- діапазон регулювання швидкості 10000:1
- орієнтоване гальмування .
- зворотній зв'язок по швидкості від тахогенератора, енкодера або від ЕРС якоря
- завдання для швидкості: аналогове ±10V/ аналогове однополярної 0 ÷ 10V зі знаком/ цифрове з паралельним кодом до 14 біт/ серійний інтерфейс
- завдання для позиції: зовнішнє цифрове з паралельним кодом до 14 bit/ внутрішнє цифрове завдання/ по послідовному інтерфейсу
- послідовний інтерфейс RS232 зі швидкістю 9600 bps(для налаштування перетворювача) / послідовний інтерфейс RS-485 зі швидкістю до 115200 bps (для керування перетворювачів)
- управління перетворювачів по інтерфейсу MODBUS
- налаштування перетворювача з системою параметрів згруповані в шістнадцяти групах
- історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
- система програмованих і апаратних захистів, які забезпечують безпечну роботу перетворювача та електропривода
- історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
- спеціальні засоби для попереднього налаштування приводу
- перевірка стану цифрових входів і виходів
- перевірка стану датчика зворотного зв'язку по швидкості
- перевірка стану датчика зворотного зв'язку по позиції
- оцінка якості мережі живлення
- 18 цифрових входів, ± 24V, 10mA
- 5 виходів релейного типу, 100VAC/ 0.3 A, 24VDC/ 0.3 A
- без модуля аналогових виходів, що програмуються, ±10V, 2 mA (відповідно до замовлення)
- налаштування параметрів з комп'ютерною програмою ELL RS232 V2.0 під ОС WINDOWS;
Габаритне креслення:
Код для замовлення: 4XXX1-Х2Х3Х4-Х5Х6
тип перетворювача | 4 - для двигунів з незалежним збудженням | |
номінальний струм якоря | ХХХ1 | 003 - 30А, 004 - 40А ...009 -9 0А ....070 - 700А |
виконання силового блоку | X2 | 1 - нереверсивний, 2 - реверсивний |
напруга мережі живлення | Х3 | 1 - 3х230В, 2 - 3х400В |
максимальний діапазон струму збудження | Х4 | 1 -4.7 А, 2 - 12.0 А, 3 - 20.0 А |
спосіб управління | X5 |
1 - базова серія з управлінням швидкістю і моментом, 2 - серія з управлінням позицією від внутрішнього завдання і з MODBUS, 3 - серія з управлінням позицією від внутрішнього завдання, з MODBUS і з функцією для активної компенсації механічного люфту 4 - серія з управлінням позицією від внутрішнього завдання, з управлінням позицією з імпульсним завданням і з функцією активної компенсації механічного люфту |
аналогові виходи | X6 |
0 - без модуля аналогових виходів, 1 - 2 виходу 8bit, 2 - 2 входи 10bit, 3 - 2 входи 12bit |
Приклад замовлення: 4013-222-40
4013 тиристорний перетворювач для управління двигунами постійного струму з незалежним збудженням, номінальний струм якоря 130А, реверсивний, живлення від трифазної мережі 3х400В, максимальний діапазон струму збудження 12.0 А, основні режими роботи - серія з управлінням позицією від внутрішнього завдання, з управлінням позицією з імпульсним завданням і з функцією активної компенсації механічного люфту, без модуля аналогових виходів.
Основні атрибути | |
---|---|
Виробник | ELL |
Країна виробник | Болгарія |
Гарантійний термін | 12 міс |
Захист від перевантажень | Так |
Захист від перегріву | Так |
Захист від короткого замикання | Так |
Номінальний струм | 130 А |
Перевантажувальна здатність | 200% |
Стан | Новий |
Габаритні розміри | |
Довжина | 460 мм |
Ширина | 261 мм |
Висота | 320 мм |
Вага | 23.6 кг |
Користувальницькі характеристики | |
Температура окр.середовища, C° | 0 ÷ 50 |
Напруга силового живлення, V | 3х380, +10 / -15% |
Синхронізація перетворювача з мережею живлення | Інерційна |
Цифрові виходи | 5 виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A |
Датчик зворотного зв'язку по позиції | Енкодер |
Аналогове завдання для швидкості V | ± 10 / 0 ÷ 10 / 0 ÷ -10 |
Максимальна напруга якоря, V | 440 |
Ступінь захисту | ІР 20 |
Датчик зворотного зв'язку по швидкості | Тахогенератор / Енкодер / ЕРС |
Номінальний струм якоря, A | 130 |
Максимальна напруга збудження, Vdc | 320 при UF = 380VAC |
Діапазон регулювання швидкості | не менше 1:10000 |
Аналогові виходи 3 | 2 виходи, ± 10V, 2 mA |
Діапазони номінального струму збудження, A 2 | 20.0 / 10.0 / 6.5 1 12.0 / 6.0 / 4.0 4.7 / 2.4 / 1.5 |
Режим роботи | Тривалий S1 |
Формат завдання для позиції | BIN формат / формат BCD |
Частота силового напруги живлення, Hz | 45 ÷ 65 |
Динамічне струмообмеження якоря | Програмоване по функцію 1/n |
Максимальна напруга тахогенератора, V | ± 193 при NMAX |
Послідовні інтерфейси | RS 232C до 9600 bps RS485 до 115 200 bps 4 |
Завдання для швидкості | Аналогове завдання Паралельний код – до 14 bit Послідовний інтерфейс |
Цифрові входи | 18 входів, ± 24V, 10mA |
Завдання для позиції | Паралельний код 14 біта / внутрішнє цифрове завдання / послідовний інтерфейс |
Максимальний струм якоря, A | 260 |
- Ціна: 102 120 ₴
- Спосіб упаковки: картонна коробка. У комплект поставки входять: паспорт виробу, інструкція.
