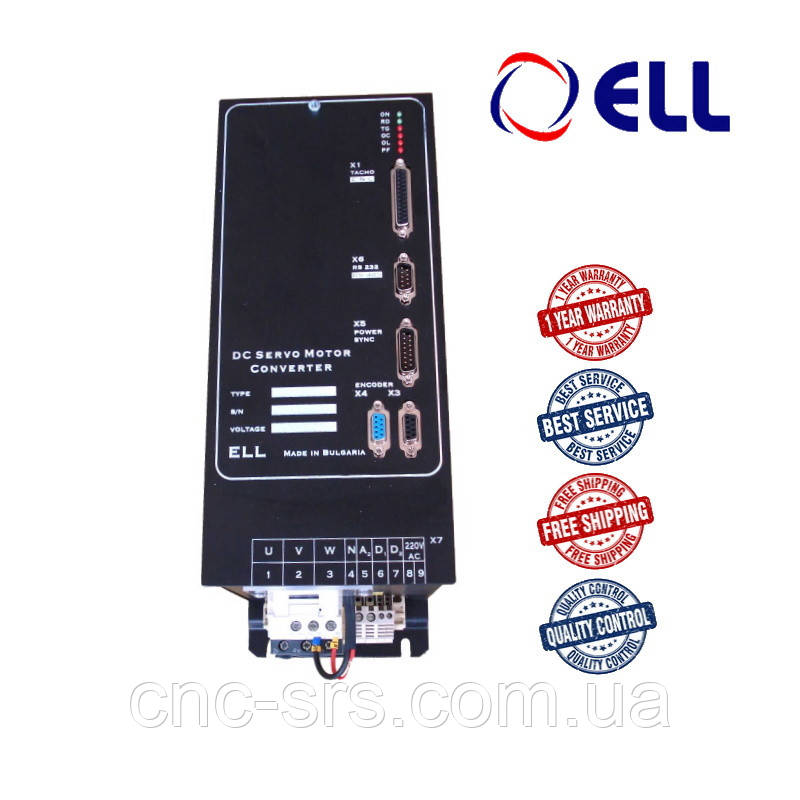

14050-00 цифровий привод постійного струму (рух подач)

ток 50А

22 039 грн.

  • Під замовлення, 30 днів
  • Код: 14050-00
+380980298262
Киевстар
  • +380507342608
    МТС
  • +380567673945
  • +380567900045
  • Графік роботи
  • Адреса та контакти
повернення товару протягом 14 днів за домовленістю
14050-00 цифровий привод постійного струму (рух подач)
Під замовлення, 30 днів14050-00 цифровий привод постійного струму (рух подач)
22 039 грн.
Купити
+380980298262
Киевстар
  • +380507342608
    МТС
  • +380567673945
  • +380567900045
Опис
Характеристики
Специфікація
Інформація для замовлення

14050-00 тиристорний перетворювач виробництва компанії SD "ЕLL – Danev, Bozhilov &", для керування двигунами постійного струму з постійними магнітами, номінальний струм якоря 50А, стандартний інтерфейс, без модуля MODBUS.

Перетворювачі 14-ої серії є новим поколінням тиристорних перетворювачів, розроблених на базі сучасних цифрових технологій (DSP/FPGA), що забезпечує приводу різноманітні функціональні можливості, високу надійність і стабільність експлуатаційних характеристик.

Призначені для прецизійного керування швидкістю, моментом або позицією двигунів постійного струму з постійними магнітами для приводів подачі, і забезпечують можливість роботи в наступних режимах:

  • управління швидкістю з аналоговим і цифровим завданням
  • управління крутному моментом
  • позиціонування з внутрішнім завданням
  • позиціонування з зовнішнім імпульсним завданням

Дана серія приводів може експлуатуватися спільно з пристроями ЧПУ або ПЛК в режимі імпульсного завдання переміщення, з керуванням від ПЛК по послідовному інтерфейсу або автономно.

Порівняльний огляд технічних характеристик всіх перетворювачів 12/13/14ХХХ вказаний на нашому сайті (посилання) або на сайті виробника (посилання).

Особливостями електроприводів серії 14050-00 є:

  • прецизійне четырехквадрантное управління швидкістю двигуна з постійними магнітами
  • основні режими роботи - управління швидкістю/ керування моментом/ з управлінням позицією від внутрішнього завдання
  • номінальний струм якоря 50А
  • максимальний струм якоря 250А
  • напруга мережі живлення 3х230В
  • максимальна напруга якоря 250В
  • інерційна синхронізація перетворювача (забезпечує надійну роботу при живленні від мережі з сильними перешкодами)
  • вбудоване динамічне гальмування
  • динамічне обмеження струму якоря програмоване
  • зворотній зв'язок по швидкості від тахогенератора, енкодера
  • зворотній зв'язок по положенню енкодер
  • завдання для швидкості: аналогове ±10V / аналогове однополярної 0 ÷ 10V зі знаком / параметричне /8 фіксованих швидкостей/ від потенціометра / послідовний інтерфейс
  • зовнішнє завдання для позиції: pulse + direction, CW + CCW pulse train, AB-phase pulse train
  • внутрішнє завдання для позиції: параметрично / 8 фіксованих позицій з паралельним кодом / 8 фіксованих кроків переміщення з паралельним кодом / від маховичка / послідовний інтерфейс
  • завдання моменту: аналогове ±10V / аналогове однополярної 0 ÷ 10V зі знаком / цифрове зі знаком від параметра / послідовний інтерфейс
  • послідовний інтерфейс RS232 зі швидкістю 9600 bps(для настройки перетворювача) / послідовний інтерфейс RS-485 зі швидкістю до 115200 bps (для керування перетворювачів)
  • діапазон регулювання швидкості не менше 10000:1
  • 1 аналоговий вхід тахогенератора ± 120В
  • 1 аналоговий вхід завдання швидкості ± 10V, 10кОм
  • 18 універсальних цифрових входів, ±24V, 10mA
  • 1 цифровий диференціальний вхід для ЧПУ SINUMERIK 808D
  • 5 цифрових виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A
  • 1 цифровий вихід транзисторного типу, 25Vdc/0,030 A
  • 4 цифрових виходу релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A для ЧПУ SINUMERIK 808D
  • 3 диференціальних опторазвязанных цифрових входу для імпульсного завдання
  • послідовний інтерфейс RS232 зі швидкістю 9600 bps(для настройки перетворювача) / послідовний інтерфейс RS-485 зі швидкістю до 115200 bps (для керування перетворювачів)
  • налаштування перетворювача з системою параметрів згруповані в сімнадцяти групах
  • історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
  • система програмованих і апаратних захистів, які забезпечують безпечну роботу перетворювача та електропривода
  • історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
  • спеціальні засоби для попереднього налаштування приводу
  • перевірка стану цифрових входів і виходів
  • перевірка стану датчика зворотного зв'язку по швидкості
  • перевірка стану датчика зворотного зв'язку по позиції
  • оцінка якості мережі живлення
  • настроювання параметрів з комп'ютерною програмою ELL RS232 V2.0 під ОС WINDOWS;

Габаритне креслення:



Код для замовлення: 14XXX1-Х2Х3

тип перетворювача   4 - для двигунів з постійними магнітами
номінальний струм якоря ХХХ1 030 - 30А, 080 - 80А
інтерфейс X2 0 - стандартний 1 - для Sinumerik 808D
модуль MODBUS Х3 1 - без модуля, 2 - з модулем (до 115200bps)

Приклад замовлення: 14050-00
14050-00 тиристорний перетворювач для управління двигунами постійного струму з постійними магнітами, номінальний струм якоря 50А, стандартний інтерфейс, без модуля MODBUS.

Основні атрибути
Виробник  ELL
Країна виробникБолгария
Тип робочої величини  Струм
Номінальний струм50 А
Перевантажувальна здатність300%
Гарантійний термін  12 мес
Захист від перевантажень  Так
Захист від перегрівуТак
Захист від короткого замиканняТак
Ступінь захисту IP20
Кількість фаз живлення3
Інші функції і особливості Захист від заклинювання електродвигуна,  Захист від відмови датчика швидкості,  Захист від перегорання запобіжника в силовому ланцюзі,  Захист від перевантаження по максимальному струму,  Захист від перенапруги,  Захист від пошкодження силового модуля,  Захист від зниженої напруги,  Захист від втрати фази,  Захист від перевищення допустимої швидкості,  Обмеження перенапруги,  Обмеження по струму,  Самодіагностика
Габаритні розміри
Довжина405 мм
Ширина156 mm
Висота176.5 мм
Вага7.5 (кг)
Дополнительные характеристики
Интерфейсдля подключения к SINUMERIC 808D
Пользовательские характеристики
Напряжение силового питания, V3х220
Температура окр.среды, C°0 ÷ 50
Датчик обратной связи по позицииЭнкодер
Цифровые выходы5 цифровых выходов релейного типа, 100VAC / 0.3A, 24VDC / 0.3A​​​​​​​, 1 цифровой выход транзисторного типа, 25Vdc/0,030A, 4 цифровых выхода релейного типа, 100VAC / 0.3A, 24VDC / 0.3A  для ЧПУ SINUMERIK 808D
Синхронизация преобразователя с сетью питанияИнерционная
Аналоговое задание для скорости, V± 10В, 0 ÷ 10В, 0 ÷ –10В, 10ком
Максимальное напряжение якоря, V250
Степень защитыІP 20
Датчик обратной связи по скоростиТахогенератор / энкодер
Аналоговыe выходы 32 выхода, ± 10V, 2 mA
Диапазон регулирования скоростине менее 1:10000
Режим работыПродолжительный S1
Динамическое токоограничение якоряПрограммируемое по функцию 1/n
Формат задания для позицииpulse + direction, CW + CCW pulse train, AB-phase pulse train
Частота силового напряжения питания, Hz45 ÷ 65
Последовательные интерфейсыRS 232C до 9600 bps RS485 до 115 200 bps 4
Задание для позицииpulse + direction, CW + CCW pulse train,  AB-phase pulse train​​​​​​​
Задание для скоростианалоговое ±10V / аналоговое однополярное 0 ÷ 10V со знаком / параметрическое /8 фиксированных скоростей/ от потенциометра / последовательный интерфейс
Цифровые входы18 универсальных цифровых входов, ±24V, 10mA​​​​​​​, 1 цифровой дифференциальный вход  для ЧПУ SINUMERIK 808D
Максимальный ток якоря, A250
  • Ціна: 22 039 грн.
  • Спосіб упаковки: картонная коробка. В комплект поставки входят: паспорт изделия, инструкция.
