12030/WSM для WSM2-85.08 цифровий привод постійного струму (рух подач)
29 151 ₴
- Під замовлення
- Код: 12030/WSM
Відправка з 14 серпня 2024- +380 (95) 811-30-72МТС
- +380 (56) 767-39-45
- +380 (95) 811-30-72МТС
- +380 (56) 767-39-45

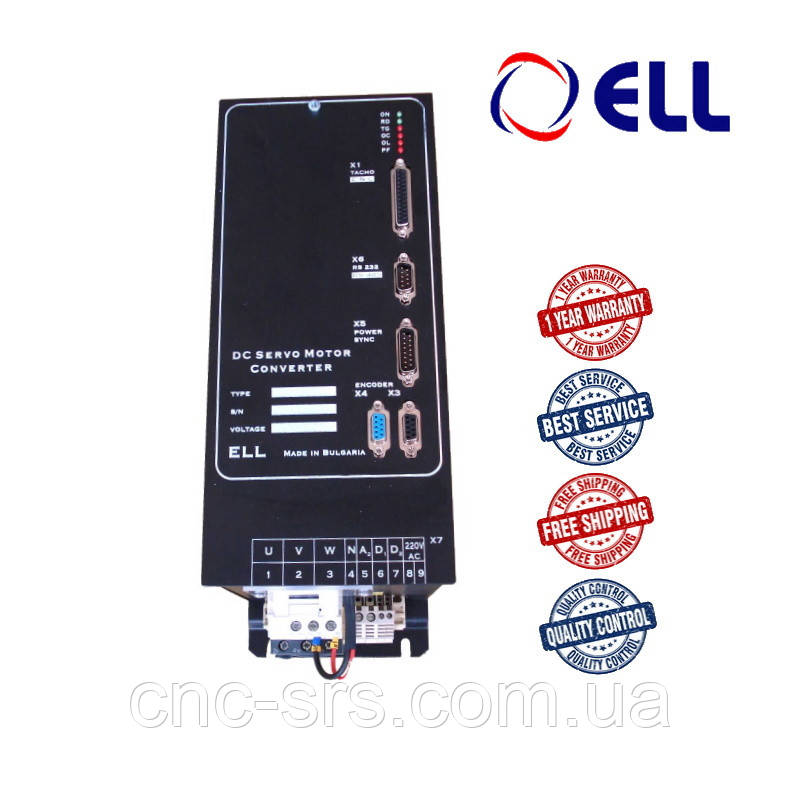

12030/WSM тиристорний перетворювач виробництва компанії SD "ЕLL – Danev, Bozhilov &", для керування двигунами WSM2-85.08, номінальний струм якоря 26А, стандартний інтерфейс, управління швидкістю/ керування моментом.
Перетворювачі 12-ї серії є новим поколінням тиристорних перетворювачів, розроблених на базі сучасних цифрових технологій (DSP/FPGA), що забезпечує приводу різноманітні функціональні можливості, високу надійність і стабільність експлуатаційних характеристик. За своїм призначенням перетворювачі серії 12XXX WSM призначені для прецизійного керування швидкістю або моментом двигунів постійного струму типів WSM2 /НДР/, 3SHAT /Чехія/ та ін. мають три висновки якоря. Замінюють собою аналогові перетворювачі серії TUD 6 в приводах подачі типу WSA 2 і перетворювачі в приводах подачі Mezomatik-A.
Призначені для прецизійного керування швидкістю і моментом двигунів постійного струму з постійними магнітами для приводів подачі, і забезпечують можливість роботи в наступних режимах:
- управління швидкістю з аналоговим і цифровим завданням
- управління крутним моментом
Дана серія приводів призначена для використання разом з пристроями числового програмного управління (УЧПУ).
Порівняльний огляд технічних характеристик всіх перетворювачів 12/13/14ХХХ вказаний на нашому сайті (посилання) або на сайті виробника (посилання).
Особливостями електроприводів серії 12030/WSM є:
- прецизійне чотириквадрантне управління швидкістю двигуна з постійними магнітами
- основні режими роботи - управління швидкістю/ керування моментом
- номінальний струм якоря 26А
- максимальний струм якоря 130А
- напруга мережі живлення 3х220В
- максимальна напруга якоря 170В
- інерційна синхронізація перетворювача (забезпечує надійну роботу при живленні від мережі з сильними перешкодами)
- вбудовані контактор силовий і динамічне гальмування
- динамічне обмеження струму якоря програмоване в 6-ти точках
- зворотній зв'язок по швидкості від тахогенератора, енкодера
- завдання для швидкості: аналогове двухполярное ±10V/ цифрове зі знаком від параметра
- завдання моменту: аналогове двополярне ±10V/ цифрове зі знаком від параметра
- діапазон регулювання швидкості не менше 10000:1
- 1 аналоговий вхід зворотного зв'язку по швидкості 64 діапазону, ± 120В, 15кОм
- 1 аналоговий вхід завдання швидкості ± 10V, 10кОм
- 2 опторазв'язаних цифрових входу, ±24V, 10mA
- 1 цифровий виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A
- послідовний інтерфейс RS232 зі швидкістю 9600 bps (для налаштування перетворювача)
- налаштування перетворювача з системою параметрів згруповані в сімнадцяти групах
- історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
- система програмованих і апаратних захистів, які забезпечують безпечну роботу перетворювача та електропривода
- історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
- спеціальні засоби для попереднього налаштування приводу
- перевірка стану цифрових входів і виходів
- перевірка стану датчика зворотного зв'язку по швидкості
- оцінка якості мережі живлення
- налаштування параметрів з комп'ютерною програмою ELL RS232 V2.0 під ОС WINDOWS;

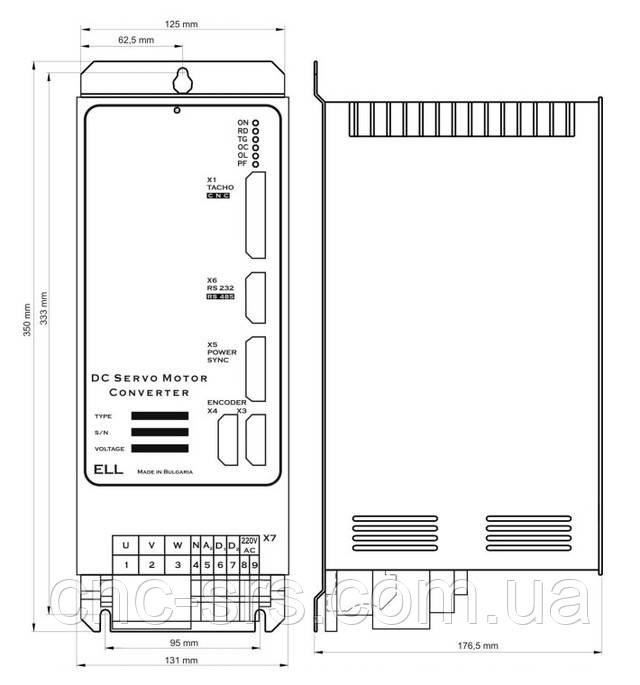

Габаритне креслення:
Код для замовлення: 12XXX1-WSM
| тип перетворювача | 12 - для двигунів з постійними магнітами | |
| номінальний струм якоря | ХХХ1 | 030 - 30А, 060 - 60А |
| WSM | для двигунів серії WSM |
Приклад замовлення: 12030/WSM
12030/ WSM тиристорний перетворювач для управління двигунами WSM 2-85.08, номінальний струм якоря 26А, стандартний інтерфейс, управління швидкістю/ керування моментом.
| Основні атрибути | |
|---|---|
| Виробник | ELL |
| Країна виробник | Болгарія |
| Тип робочої величини | Струм |
| Гарантійний термін | 12 міс |
| Захист від перевантажень | Так |
| Захист від перегріву | Так |
| Захист від короткого замикання | Так |
| Захист від розряду акумуляторної батареї | Так |
| Захист від переполюсовки | Так |
| Номінальний струм | 26 А |
| Перевантажувальна здатність | 300% |
| Кількість фаз живлення | 3 |
| Інші функції і особливості | Захист від заклинювання електродвигуна, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від пошкодження силового модуля, Захист від зниженої напруги, Захист від втрати фази, Захист від перевищення допустимої швидкості, Обмеження перенапруги, Обмеження по струму, Самодіагностика |
| Стан | Новий |
| Габаритні розміри | |
| Довжина | 350 мм |
| Ширина | 131 мм |
| Висота | 176.5 мм |
| Вага | 6.8 кг |
| Користувальницькі характеристики | |
| Силовый контактор і динамічне гальмування | Вбудовані |
| Цифрові виходи | 2 виходу релейного типу, 100ВАС / 0.3 A, 24ВDC / 0.3 A |
| Аналоговий вхід для завдання швидкості | ± 10В, 10ком |
| Діапазон регулювання швидкості, вище | 1:10000 |
| Аналоговий вхід зворотного зв'язку по швидкості | 64 діапазонів ≤ 120 В за NMAX |
| Частота напруги живлення | 45 ÷ 65 Гц |
| Вага кг | 6.8 |
| Ступінь захисту | IP20 |
| Датчик зворотного зв'язку по швидкості | Тахогенератор / енкодер |
| Максимальний струм якоря | 130 A |
| Номінальний струм якоря | 26 A |
| Максимальна напруга якоря двигуна | 170В |
| Режим роботи | Тривалий S1 |
| Динамічне обмеження струму якоря | Програмоване в 6 точках |
| Напруга живлення 1 | 3x220 В |
| Послідовні интерфейсы2 | RS 232C до 9600 bps |
| Завдання для швидкості | Аналогове завдання Послідовний інтерфейс RS485 |
| Цифрові входи | 2 входи, ± 24В / 10mA |
| Режим керування електроприводом | По швидкості з моменту |
- Ціна: 29 151 ₴
- Спосіб упаковки: картонна коробка. У комплект поставки входять: паспорт виробу, інструкція.
