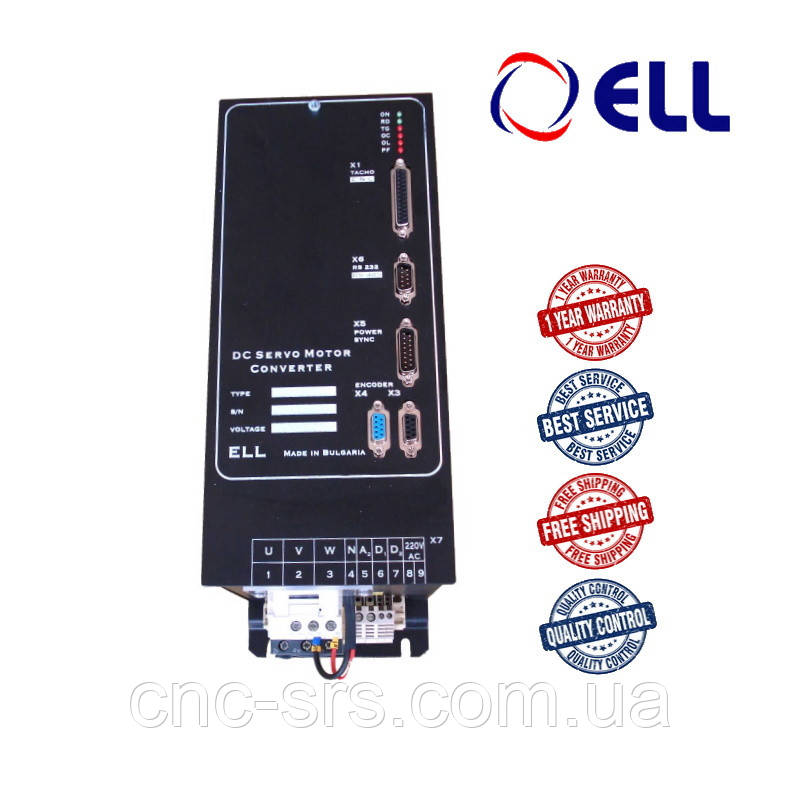

12060/WSM для WSM2-134.52 цифровий привод постійного струму (рух подач)

ток 44А

33 971 ₴

  • Під замовлення
  • Код: 12060/WSM
clockВідправка з 11 січня 2025
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
12060/WSM для WSM2-134.52 цифровий привод постійного струму (рух подач)
Під замовлення12060/WSM для WSM2-134.52 цифровий привод постійного струму (рух подач)
33 971 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікації
Інформація для замовлення

12060/WSM тиристорний перетворювач виробництва компанії SD "ЕLL – Danev, Bozhilov &",  для керування двигунами WSM2-134.52, номінальний струм якоря 44А, стандартний інтерфейс, управління швидкістю/ керування моментом.

Перетворювачі 12-ї серії є новим поколінням тиристорних перетворювачів, розроблених на базі сучасних цифрових технологій (DSP/FPGA), що забезпечує приводу різноманітні функціональні можливості, високу надійність і стабільність експлуатаційних характеристик. За своїм призначенням перетворювачі серії 12XXX WSM призначені для прецизійного керування швидкістю або моментом двигунів постійного струму типів WSM2 /НДР/, 3SHAT /Чехія/ та ін. мають три висновки якоря. Замінюють собою аналогові перетворювачі серії TUD 6 в приводах подачі типу WSA 2 і перетворювачі в приводах подачі Mezomatik-A.

Призначені для прецизійного керування швидкістю і моментом двигунів постійного струму з постійними магнітами для приводів подачі, і забезпечують можливість роботи в наступних режимах:

  • управління швидкістю з аналоговим і цифровим завданням
  • управління крутним моментом

Дана серія приводів призначена для використання разом з пристроями числового програмного управління (УЧПУ).

Порівняльний огляд технічних характеристик всіх перетворювачів 12/13/14ХХХ вказаний на нашому сайті (посилання) або на сайті виробника (посилання).

Особливостями електроприводів серії 12060/WSM є:

  • прецизійне четырехквадрантное управління швидкістю двигуна з постійними магнітами
  • основні режими роботи - управління швидкістю/ керування моментом
  • номінальний струм якоря 44А
  • максимальний струм якоря 220А
  • напруга мережі живлення 3х270В
  • максимальна напруга якоря 250В
  • інерційна синхронізація перетворювача (забезпечує надійну роботу при живленні від мережі з сильними перешкодами)
  • вбудовані контактор силовий і динамічне гальмування
  • динамічне обмеження струму якоря програмоване в 6-ти точках
  • зворотній зв'язок по швидкості від тахогенератора, енкодера
  • завдання для швидкості: аналогове двухполярное ±10V/ цифрове зі знаком від параметра
  • завдання моменту: аналогове двухполярное ±10V/ цифрове зі знаком від параметра
  • діапазон регулювання швидкості не менше 10000:1
  • 1 аналоговий вхід зворотного зв'язку по швидкості 64 діапазону, ± 120В, 15кОм
  • 1 аналоговий вхід завдання швидкості ± 10V, 10кОм
  • 2 опторазвязанных цифрових входу, ±24V, 10mA
  • 1 цифровий виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A
  • послідовний інтерфейс RS232 зі швидкістю 9600 bps (для настройки перетворювача)
  • налаштування перетворювача з системою параметрів згруповані в сімнадцяти групах
  • історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
  • система програмованих і апаратних захистів, які забезпечують безпечну роботу перетворювача та електропривода
  • історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
  • спеціальні засоби для попереднього налаштування приводу
  • перевірка стану цифрових входів і виходів
  • перевірка стану датчика зворотного зв'язку по швидкості
  • оцінка якості мережі живлення
  • настроювання параметрів з комп'ютерною програмою ELL RS232 V2.0 під ОС WINDOWS;

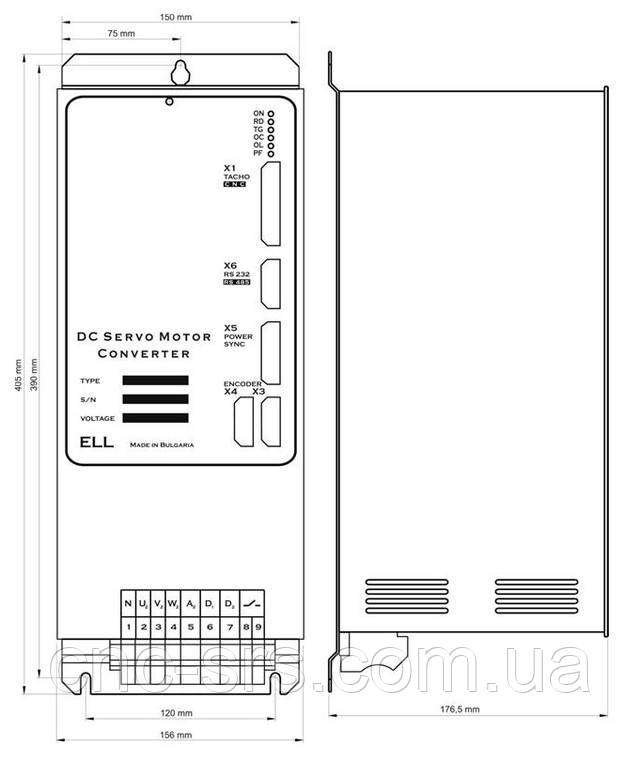

Габаритне креслення:

Код для замовлення: 12XXX1-WSM

тип перетворювача   12 - для двигунів з постійними магнітами
номінальний струм якоря ХХХ1 030 - 30А, 060 - 60А
WSM   для двигунів серії WSM

Приклад замовлення: 12060/WSM
12060/WSM тиристорний перетворювач для управління двигунами WSM 2-134.52, номінальний струм якоря 44А, стандартний інтерфейс, управління швидкістю/ керування моментом.

Основні атрибути
ВиробникELL
Країна виробникБолгарія
Тип робочої величиниСтрум
Гарантійний термін12 міс
Захист від перевантаженьТак
Захист від перегрівуТак
Захист від короткого замиканняТак
Захист від розряду акумуляторної батареїТак
Захист від переполюсовкиТак
Номінальний струм44 А
Перевантажувальна здатність300%
Кількість фаз живлення3
Інші функції і особливостіЗахист від заклинювання електродвигуна, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від пошкодження силового модуля, Захист від зниженої напруги, Захист від втрати фази, Захист від перевищення допустимої швидкості, Обмеження перенапруги, Обмеження по струму, Самодіагностика
СтанНовий
Габаритні розміри
Довжина405 мм
Ширина156 мм
Висота176.5 мм
Вага6.8 кг
Користувальницькі характеристики
Силовый контактор і динамічне гальмуванняВбудовані
Цифрові виходи2 виходу релейного типу, 100ВАС / 0.3 A, 24ВDC / 0.3 A
Аналоговий вхід для завдання швидкості± 10В, 10ком
Діапазон регулювання швидкості, вище1:10000
Аналоговий вхід зворотного зв'язку по швидкості64 діапазонів ≤ 120 В за NMAX
Частота напруги живлення45 ÷ 65 Гц
Вага кг6.8
Ступінь захистуIP20
Датчик зворотного зв'язку по швидкостіТахогенератор / енкодер
Максимальний струм якоря220 A
Номінальний струм якоря44 A
Максимальна напруга якоря двигуна250В
Режим роботиТривалий S1
Динамічне обмеження струму якоряПрограмоване в 6 точках
Напруга живлення 13х270В
Послідовні интерфейсы2RS 232C до 9600 bps
Завдання для швидкостіАналогове завдання Послідовний інтерфейс RS485
Цифрові входи2 входи, ± 24В / 10mA
Режим керування електроприводомПо швидкості з моменту
  • Ціна: 33 971 ₴
  • Спосіб упаковки: картонна коробка. У комплект поставки входять: паспорт виробу, інструкція.
