12030 цифровий привод постійного струму (рух подач)

ток 31А

31 694 ₴

  • Під замовлення
  • Код: 12030
clockВідправка з 20 жовтня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
12030 цифровий привод постійного струму (рух подач)
Під замовлення12030 цифровий привод постійного струму (рух подач)
31 694 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікації
Інформація для замовлення

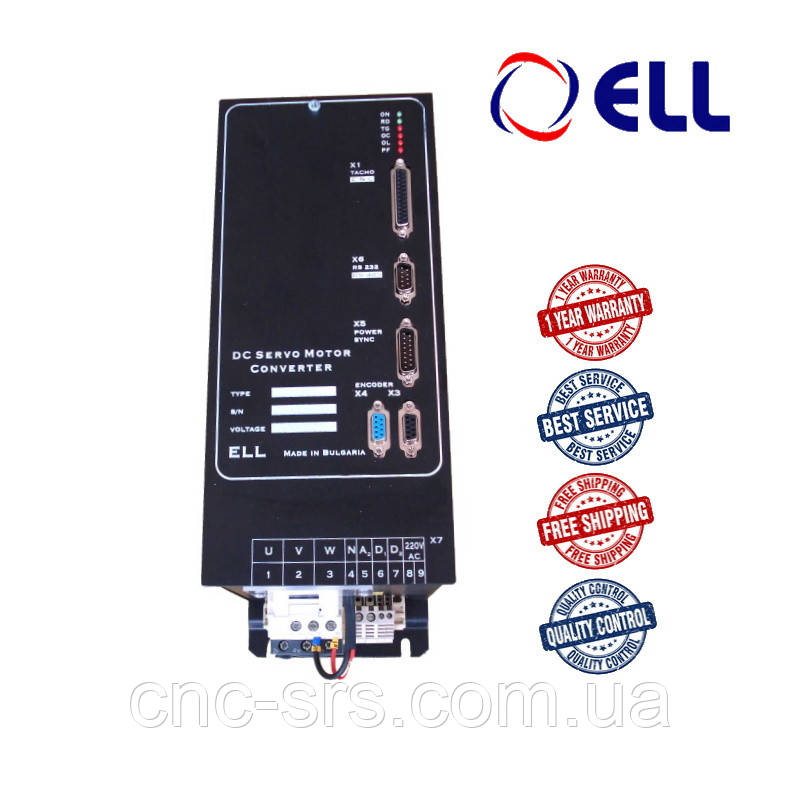

12030 тиристорний перетворювач виробництва компанії SD "ЕLL – Danev, Bozhilov &",  для керування двигунами постійного струму з постійними магнітами, номінальний струм якоря 31А, стандартний інтерфейс, управління швидкістю/ керування моментом.

Перетворювачі 12-ї серії є новим поколінням тиристорних перетворювачів, розроблених на базі сучасних цифрових технологій (DSP/FPGA), що забезпечує приводу різноманітні функціональні можливості, високу надійність і стабільність експлуатаційних характеристик. За своїм призначенням перетворювачі серії 12XXX універсальні, мають вбудовані функції і інтерфейс, які оптимізовані для управління приводами подачі у верстатах з ЧПК. Вони можуть повністю замінити старі аналогові перетворювачі типів КЕМЕК, КЕМРОН, КЕМТОК, Мезоматик, FANUC, SIEMENS і т. д.

Призначені для прецизійного керування швидкістю і моментом двигунів постійного струму з постійними магнітами для приводів подачі, і забезпечують можливість роботи в наступних режимах:

  • управління швидкістю з аналоговим і цифровим завданням
  • управління крутному моментом

Дана серія приводів призначена для використання разом з пристроями числового програмного управління (ПЧПК).

Порівняльний огляд технічних характеристик всіх перетворювачів 12/13/14ХХХ вказаний на нашому сайті (посилання) або на сайті виробника (посилання).

Особливостями електроприводів серії 12030 є:

  • прецизійне чотириквадрантне управління швидкістю двигуна з постійними магнітами
  • основні режими роботи - управління швидкістю/ керування моментом
  • номінальний струм якоря 31А
  • максимальний струм якоря 155А
  • напруга мережі живлення від 40 до 230В, 3 фази
  • максимальна напруга якоря 250В
  • інерційна синхронізація перетворювача (забезпечує надійну роботу при живленні від мережі з сильними перешкодами)
  • вбудоване динамічне гальмування
  • динамічне обмеження струму якоря програмоване
  • зворотній зв'язок по швидкості від тахогенератора, енкодера
  • завдання для швидкості: аналогове ±10V / від параметра / 16 фіксованих швидкостей / від моторного потенціометра / через послідовний інтерфейс
  • завдання моменту: аналогове ±10V / аналогове однополярної 0 ÷ 10V зі знаком / цифрове зі знаком від параметра / через послідовний інтерфейс
  • діапазон регулювання швидкості не менше 10000:1
  • 1 аналоговий вхід тахогенератора 64 діапазону, ± 120В, 15кОм
  • 1 аналоговий вхід завдання швидкості ± 10V, 10кОм
  • 2 опторазвязанных цифрових входу, ±24V, 10mA
  • 1 цифровий виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A
  • послідовний інтерфейс RS232 зі швидкістю 9600 bps (для налаштування перетворювача)
  • налаштування перетворювача із системою параметрів групованих у сімнадцяти групах
  • історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про помилки, що виникли
  • система програмованих та апаратних захистів, що забезпечують безпечну роботу перетворювача та електроприводу
  • історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про помилки, що виникли
  • спеціальні засоби для попереднього налаштування приводу
  • перевірка стану цифрових входів та виходів
  • перевірка стану датчика зворотного зв'язку по швидкості
  • оцінка якості мережі живлення
  • налаштування параметрів з комп'ютерною програмою ELL RS232 V2.0 під ОС WINDOWS;

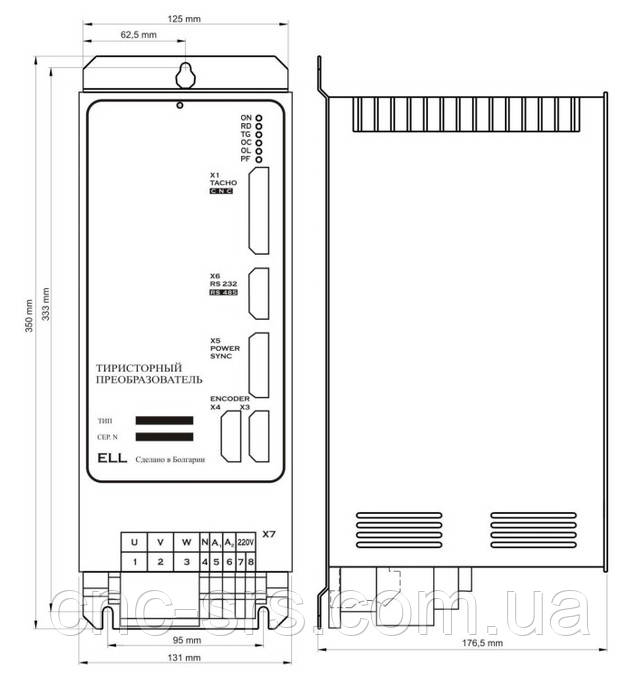

Габаритне креслення:

Код для замовлення: 12XXX1

тип перетворювача   12 - для двигунів з постійними магнітами
номінальний струм якоря ХХХ1 010 - 10А, 030 - 30А, 080 - 80А

Приклад замовлення: 12030
12030 тиристорний перетворювач для управління двигунами постійного струму з постійними магнітами, номінальний струм якоря 31А, стандартний інтерфейс

Основні атрибути
ВиробникELL
Країна виробникБолгарія
Номінальний струм31 А
Перевантажувальна здатність300%
Гарантійний термін12 міс
Захист від перевантаженьТак
Захист від перегрівуТак
Захист від короткого замиканняТак
Захист від розряду акумуляторної батареїТак
Захист від переполюсовкиТак
Кількість фаз живлення3
Інші функції і особливостіЗахист від заклинювання електродвигуна, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від пошкодження силового модуля, Захист від зниженої напруги, Захист від втрати фази, Захист від перевищення допустимої швидкості, Обмеження перенапруги, Обмеження по струму, Самодіагностика
СтанНовий
Габаритні розміри
Довжина176.5 мм
Ширина131 мм
Висота350 мм
Вага6.05 кг
Користувальницькі характеристики
Силовый контактор і динамічне гальмуванняВбудовані
Аналоговий вхід для завдання швидкості± 10В, 10ком
Діапазон регулювання швидкості, вище1:10000
Цифрові виходи2 виходу релейного типу, 100ВАС / 0.3 A, 24ВDC / 0.3 A
Синхронізація перетворювача з мережею живленнямodel 0, мodel 5
Аналоговий вхід зворотного зв'язку по швидкості64 діапазонів ≤ 120 В за NMAX
Частота напруги живлення45 ÷ 65 Гц
Вага кг5.8
Ступінь захистуIP20
Датчик зворотного зв'язку по швидкостіТахогенератор / енкодер
Номінальний струм якоря31 A
Напруга живленняІнерційна
Максимальна напруга якоря двигуна250В
Режим роботиТривалий S1
Напруга живлення 13x220 В
Максимальний струм якоря155 A
Завдання для швидкостіАналогове завдання Послідовний інтерфейс RS485
Цифрові входи2 входи, ± 24В / 10mA
Динамічне обмеження струму якоряПрограмоване в 6 точках
Габарити ВхШхГ, мм350х131х176,5
Послідовні интерфейсы2RS 232C до 9600 bps RS 485 до 115 200 bps
Режим керування електроприводомПо швидкості з моменту
  • Ціна: 31 694 ₴
  • Спосіб упаковки: картонна коробка. У комплект поставки входять: паспорт виробу, інструкція.
