12050 цифровий привод постійного струму (рух подач)
37 280 ₴
- Під замовлення
- Код: 12050
Відправка з 12 січня 2025- +380 (50) 909-93-25Дмитро Валерійович
- +380 (50) 909-93-25Дмитро Валерійович

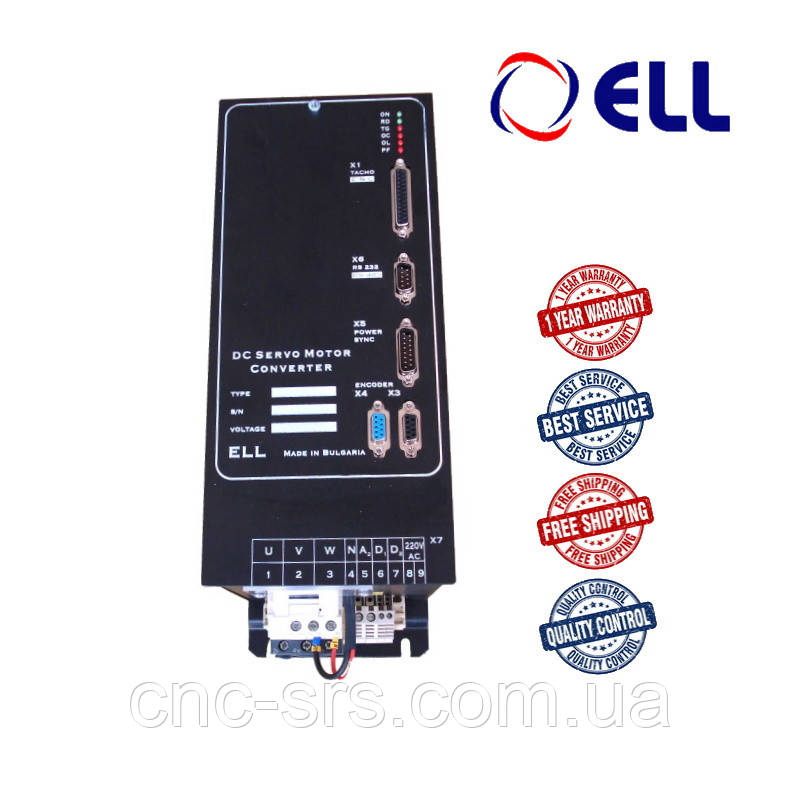

12050 тиристорний перетворювач виробництва компанії SD "ЕLL – Danev, Bozhilov &", для керування двигунами постійного струму з постійними магнітами, номінальний струм якоря 50А, стандартний інтерфейс, управління швидкістю/ керування моментом.
Перетворювачі 12-ї серії є новим поколінням тиристорних перетворювачів, розроблених на базі сучасних цифрових технологій (DSP/FPGA), що забезпечує приводу різноманітні функціональні можливості, високу надійність і стабільність експлуатаційних характеристик. За своїм призначенням перетворювачі серії 12XXX універсальні, мають вбудовані функції і інтерфейс, які оптимізовані для управління приводами подачі у верстатах з ЧПК. Вони можуть повністю замінити старі аналогові перетворювачі типів КЕМЕК, КЕМРОН, КЕМТОК, Мезоматик, FANUC, SIEMENS і т. д.
Призначені для прецизійного керування швидкістю і моментом двигунів постійного струму з постійними магнітами для приводів подачі, і забезпечують можливість роботи в наступних режимах:
- управління швидкістю з аналоговим і цифровим завданням
- управління крутному моментом
Дана серія приводів призначена для використання разом з пристроями числового програмного управління (ПЧПК).
Порівняльний огляд технічних характеристик всіх перетворювачів 12/13/14ХХХ вказаний на нашому сайті (посилання) або на сайті виробника (посилання).
Особливостями електроприводів серії 12050 є:
- прецизійне чотириквадрантне управління швидкістю двигуна з постійними магнітами
- основні режими роботи - управління швидкістю/ керування моментом
- номінальний струм якоря 50А
- максимальний струм якоря 250А
- напруга мережі живлення від 40 до 230В, 3 фази
- максимальна напруга якоря 250В
- інерційна синхронізація перетворювача (забезпечує надійну роботу при живленні від мережі з сильними перешкодами)
- зовнішнє динамічне гальмування
- динамічне обмеження струму якоря програмоване
- зворотній зв'язок по швидкості від тахогенератора, енкодера
- завдання для швидкості: аналогове ±10V / від параметра / 16 фіксованих швидкостей / від моторного потенціометра / через послідовний інтерфейс
- завдання моменту: аналогове ±10V / аналогове однополярної 0 ÷ 10V зі знаком / цифрове зі знаком від параметра / через послідовний інтерфейс
- діапазон регулювання швидкості не менше 10000:1
- 1 аналоговий вхід тахогенератора 64 діапазону, ± 120В, 15кОм
- 1 аналоговий вхід завдання швидкості ± 10V, 10кОм
- 2 опторазвязанных цифрових входу, ±24V, 10mA
- 1 цифровий виходів релейного типу, 100VAC / 0.3 A, 24VDC / 0.3 A
- послідовний інтерфейс RS232 зі швидкістю 9600 bps(для налаштування перетворювача)
- налаштування перетворювача з системою параметрів згруповані в сімнадцяти групах
- історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
- система програмованих і апаратних захистів, які забезпечують безпечну роботу перетворювача та електропривода
- історія помилок з можливістю перегляду останніх шістнадцяти повідомлень про виниклих помилок
- спеціальні засоби для попереднього налаштування приводу
- перевірка стану цифрових входів і виходів
- перевірка стану датчика зворотного зв'язку за швидкістю
- оцінка якості мережі живлення
- оцінка якості мережі живлення ELL RS232 V2.0 под ОС WINDOWS;

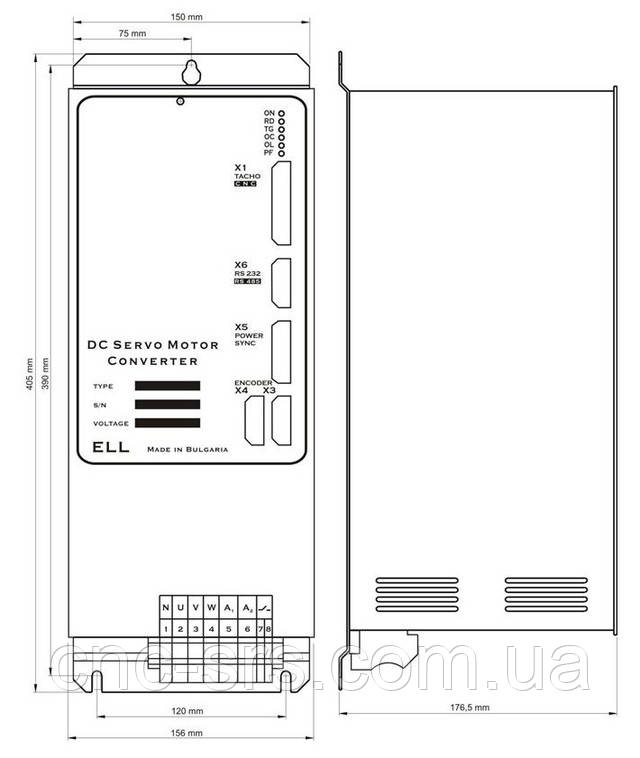

Габаритный чертеж:
Код для замовлення: 12XXX1
| тип перетворювача | 12 - для двигунів з постійними магнітами | |
| номінальний струм якоря | ХХX1 | 010 - 10А, 030 - 30А, 080 - 80А |
Приклад замовлення: 12050
12050 тиристорний перетворювач для управління двигунами постійного струму з постійними магнітами, номінальний струм якоря 50А, стандартний інтерфейс
| Основні атрибути | |
|---|---|
| Виробник | ELL |
| Країна виробник | Болгарія |
| Гарантійний термін | 12 міс |
| Захист від перевантажень | Так |
| Захист від перегріву | Так |
| Захист від короткого замикання | Так |
| Захист від розряду акумуляторної батареї | Так |
| Захист від переполюсовки | Так |
| Номінальний струм | 50 А |
| Перевантажувальна здатність | 300% |
| Кількість фаз живлення | 3 |
| Інші функції і особливості | Захист від заклинювання електродвигуна, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від пошкодження силового модуля, Захист від зниженої напруги, Захист від втрати фази, Захист від перевищення допустимої швидкості, Обмеження перенапруги, Обмеження по струму, Самодіагностика |
| Стан | Новий |
| Габаритні розміри | |
| Довжина | 176.5 мм |
| Ширина | 156 мм |
| Висота | 405 мм |
| Вага | 6.05 кг |
| Користувальницькі характеристики | |
| Синхронізація перетворювача з мережею живлення | мodel 0, мodel 5 |
| Силовый контактор і динамічне гальмування | Вбудовані |
| Цифрові виходи | 2 виходу релейного типу, 100ВАС / 0.3 A, 24ВDC / 0.3 A |
| Аналоговий вхід для завдання швидкості | ± 10В, 10ком |
| Діапазон регулювання швидкості, вище | 1:10000 |
| Аналоговий вхід зворотного зв'язку по швидкості | 64 діапазонів ≤ 120 В за NMAX |
| Частота напруги живлення | 45 ÷ 65 Гц |
| Вага кг | 5.8 |
| Ступінь захисту | IP20 |
| Датчик зворотного зв'язку по швидкості | Тахогенератор / енкодер |
| Максимальний струм якоря | 250 A |
| Напруга живлення | Інерційна |
| Номінальний струм якоря | 50 A |
| Максимальна напруга якоря двигуна | 250В |
| Режим роботи | Тривалий S1 |
| Динамічне обмеження струму якоря | Програмоване в 6 точках |
| Габарити ВхШхГ, мм | 405х156х176,5 |
| Напруга живлення 1 | 3x220 В |
| Послідовні интерфейсы2 | RS 232C до 9600 bps RS 485 до 115 200 bps |
| Завдання для швидкості | Аналогове завдання Послідовний інтерфейс RS485 |
| Цифрові входи | 2 входи, ± 24В / 10mA |
| Режим керування електроприводом | По швидкості з моменту |
- Ціна: 37 280 ₴
- Спосіб упаковки: картонна коробка. У комплект поставки входять: паспорт виробу, інструкція.
