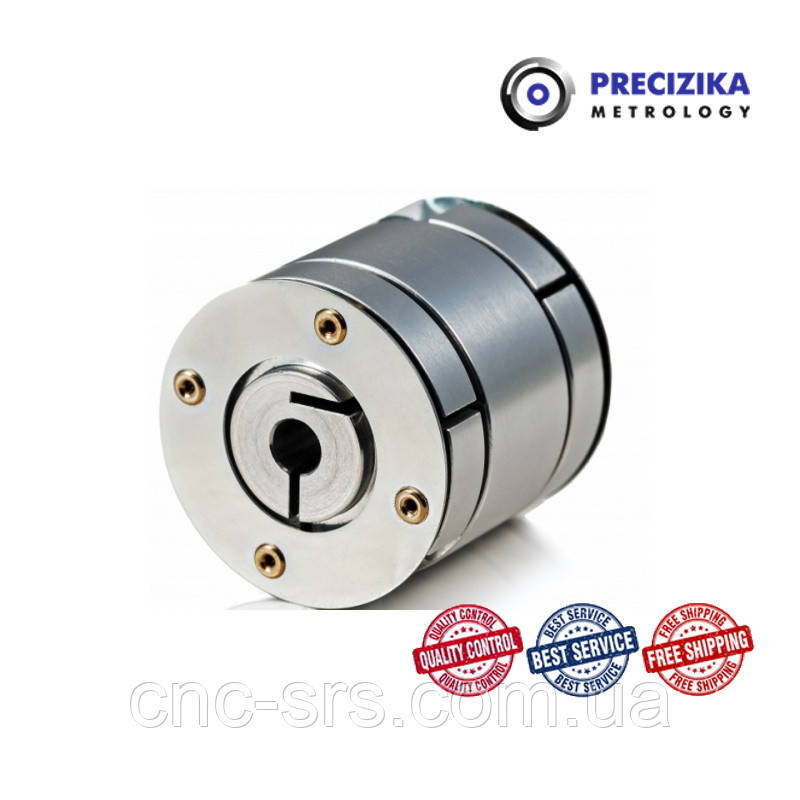

SC30-05/05-30 мембранна муфта для енкодера

2 898 ₴

  • В наявності
  • Код: SC30-05/05-30
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
SC30-05/05-30 мембранна муфта для енкодера
В наявностіSC30-05/05-30 мембранна муфта для енкодера
2 898 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Інформація для замовлення

Муфта SC30 служить в якості з'єднувача осі контрольованого об'єкта і осі енкодера. Муфта забезпечує належне зчеплення з віссю контрольованого механізму і передачу швидкості без спотворень. Принцип роботи муфт заснований на використанні сталевого пружинного мембрани як елемент передавального момент. Жорсткість мембрани на кручення в площині забезпечує високу навантажувальну здатність, а пружність на вигин дає муфті найбільшу гнучкість.

Відмітні особливості SC30:

- мембранна муфта.
- служить для з'єднання вала кутового датчика з валом контрольованого механізму
- похибка передачі обертання ±10".
- посадочні діаметри від 3 до 10 мм; або 1/8"; 1/4"; 5/16"; 3/8".

Габаритне креслення:

Код для замовлення: SC – XX1 – XX2/XX3 – XX4

Модель XX1 SC30
Діаметр D1 XX2 04 – 4мм., 05 – 5мм., ...

Діаметр D2

XX3 04 – 4мм., 05 – 5мм., ...

Довжина L

XX4 22 – 22мм., 30 ― 30мм.

Приклад замовлення: SC30–05/05–30
муфта сполучна SC30, посадковий діаметр D1 = 5 мм, посадковий діаметр D2 = 5 мм, довжина корпусу муфти = 30 мм.



Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип муфтимембранна
Похибка передачі обертання при радіальному зміщенні осей ≤ 0.05 мм і кутовому нахилі осей ≤ 0.09°, кут.с± 10
Маса, кг0.027
Довжина муфти, мм30
Максимальне радіальне зміщення осей, мм≤ 0.2
Зовнішній діаметр муфти, мм30
Посадочні діаметри D1/D2, мм3, 4, 5, 6, 7, 8, 9, 10, 1/8", 1/4", 5/16", 3/8"
Максимальне осьове зміщення, мм≤ 0.2
Максимальний нахил осей≤ 1°
Максимальна швидкість обертання, об/хв1600
Момент інерції, кг·м23x10-6
Жорсткість на крутіння, Нм/рад150
Максимальний момент обертання, Нм0.1
