SC30-06/05-22 мембранна муфта для енкодера
2 843 ₴
- Під замовлення
- Код: SC30-06/05-22
Відправка з 11 січня 2025- +380 (50) 909-93-25Дмитро Валерійович
- +380 (50) 909-93-25Дмитро Валерійович

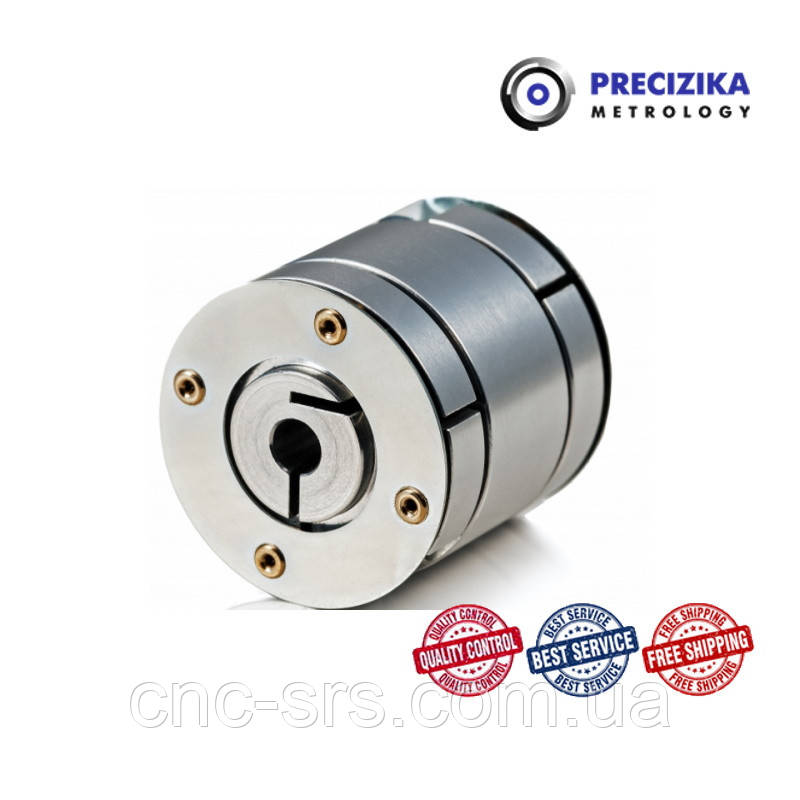

Муфта SC30 служить в якості з'єднувача осі контрольованого об'єкта і осі енкодера. Муфта забезпечує належне зчеплення з віссю контрольованого механізму і передачу швидкості без спотворень. Принцип роботи муфт заснований на використанні сталевого пружинного мембрани як елемент передавального момент. Жорсткість мембрани на кручення в площині забезпечує високу навантажувальну здатність, а пружність на вигин дає муфті найбільшу гнучкість.
Відмітні особливості SC30:
- мембранна муфта.
- служить для з'єднання вала кутового датчика з валом контрольованого механізму
- похибка передачі обертання ±10".
- посадочні діаметри від 3 до 10 мм; або 1/8"; 1/4"; 5/16"; 3/8".
Габаритне креслення:
Код для замовлення: SC – XX1 – XX2/XX3 – XX4
| Модель | XX1 | SC30 |
| Діаметр D1 | XX2 | 04 – 4мм., 05 – 5мм., ... |
|
Діаметр D2 |
XX3 | 04 – 4мм., 05 – 5мм., ... |
|
Довжина L |
XX4 | 22 – 22мм., 30 ― 30мм. |
Приклад замовлення: SC30–06/05–22
муфта сполучна SC30, посадковий діаметр D1 = 6 мм, посадковий діаметр D2 = 5 мм, довжина корпусу муфти = 22 мм.
| Основні атрибути | |
|---|---|
| Виробник | Precizika Metrology |
| Країна виробник | Литва |
| Користувальницькі характеристики | |
| Тип муфти | мембранна |
| Похибка передачі обертання при радіальному зміщенні осей ≤ 0.05 мм і кутовому нахилі осей ≤ 0.09°, кут.с | ± 10 |
| Маса, кг | 0.027 |
| Довжина муфти, мм | 22.3 |
| Максимальне радіальне зміщення осей, мм | ≤ 0.2 |
| Зовнішній діаметр муфти, мм | 30 |
| Посадочні діаметри D1/D2, мм | 3, 4, 5, 6, 7, 8, 9, 10, 1/8", 1/4", 5/16", 3/8" |
| Максимальне осьове зміщення, мм | ≤ 0.2 |
| Максимальний нахил осей | ≤ 1° |
| Максимальна швидкість обертання, об/хв | 1600 |
| Момент інерції, кг·м2 | 3x10-6 |
| Жорсткість на крутіння, Нм/рад | 150 |
| Максимальний момент обертання, Нм | 0.1 |
- Ціна: 2 843 ₴
