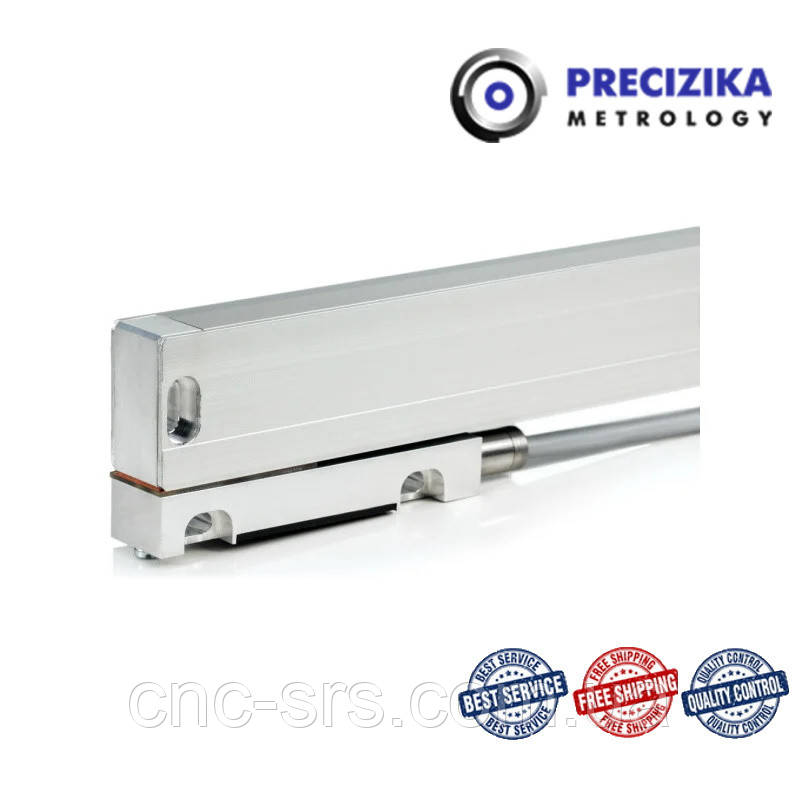

1 мкм, 470 мм фотоелектричний перетворювач лінійних переміщень L18

Цена с НДС

28 842 ₴

  • Під замовлення
  • Код: L18-F10-0470-M-05-S-03/W
clockВідправка з 20 жовтня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
1 мкм, 470 мм фотоелектричний перетворювач лінійних переміщень L18
Під замовлення1 мкм, 470 мм фотоелектричний перетворювач лінійних переміщень L18
28 842 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

L18-F10-0470-M-05-S-03/W інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу виробництва компанії Precizika Metrology (Литва), вихідний сигнал TTL, дискретність 1 мкм., довжина вимірювання 470 мм., розміщення референтних (нульових) міток - через кожні 50 мм, похибка ±5 мкм, що зчитує головка з кабельним виходом, довжина кабелю 3 метри (без металорукава), без роз'єму.

Відмінною особливістю L18 є досить тонкий корпус, перетином 18х32 мм., що дозволяє встановлювати ці лінійки на обладнання в місцях з обмеженим простором, а також простота установки – монтаж корпусу здійснюється за дві торцеві опори (використання додаткового кронштейну для довжин менше ніж 1240 мм. рекомендовано, а для довжин від 1340 мм до 2040 мм обов'язково)

Довжина виміру від 70 до 2040 мм. Стандартний ряд діапазонів переміщення 70; 120; 170; 220; 270; 320; 370; 420; 520; 620; 720; 820; 920; 1020; 1140; 1240; 1340; 1440; 1540; 1640; 1740; 1840; 1940; 2040 мм.

Дискретність - 0,1 мкм, 0,2 мкм, 0,5 мкм, 1 мкм, 2,5 мкм, 5 мкм.

Вихідні сигнали - TTL, HTL, синус за напругою 1 Vpp, струмовий синусоїдальний 11 μА

Прецизійні перетворювачі лінійних переміщень закритого типу серії L18 призначені для перетворення лінійних переміщень робочих органів верстатів в електричні сигнали, які містять інформацію про величині і напрямку цих переміщень.
Перетворювач складається з профілю з закріпленої у ньому растрової скляній шкалою і голівки, що зчитує, що переміщається по шкалі на підшипниках кочення. Перетворювач забезпечений подвійними захисними губками, які оберігають його від попадання охолоджуючої рідини, стружки і пилу. Для забезпечення підвищеного захисту від пилу в перетворювач може подаватися фільтрований стиснене повітря. Оптоэлектронное пристрій голівки, що зчитує виробляє зинусоидальные або прямокутні (стандарт RS 422) вихідні сигнали. Особливістю перетворювача є те, що він має корпус, що забезпечує підвищену стійкість до вібрацій, в якому закріплена растрова лінійка і встановлені дві пари захисних губок, що дозволяє збільшити ступінь захисту. Кріплення перетворювача на об'єкті здійснюється через два бічних корпусу з вбудованими пристроями для підвищення термостабільності і з допомогою додаткових кронштейнів для вимірюваних довжин понад 600 мм.
У перетворювачі передбачена можливість вибору нульової мітки магнітним селектором, який може переміщатися в подовжньому пазу на зовнішній поверхні перетворювача.

Лінійний енкодер ЛІР-7M замінює собою такі перетворювачі:

Heidenhain - моделі LS403, LS803, LS483, LS388 та ін.,
Fagor - моделі Seria S та Seria M,
СКБ ІС - модель ЛИР-7М,
Givi Misure - модель Seria ISA
Magnescale

Габаритне креслення:

Схема підключення:

Код для замовлення: L18–X1–X2–X3–X4–X5–X6 /X7–X8

Тип вихідного сигналу Х1 A -СТ (~11 мкА), AV-СН (~1 В), F01–TTL 0.1 мкм., F02-TTL 0.2 мкм., F05-TTL 0.5 мкм., F10-TTL 1.0 мкм., F25-TTL 2.5 мкм., F50-TTL 5.0 мкм
Довжина вимірювання Lизм., мм X2

Стандартний ряд або будь-яка довжина в діапазоні від 70 до 2040 мм

Положення референтної мітки X3

N-реф.мітка відсутня, S-стандарт, M-через кожні 50 мм., K-дистанційно-кодовані, Ln/XXX-номер референтної мітки (з кроком 50 мм) і відстань від початку відліку

Похибка X4 10 – ±10 мкм., 05 ― ±5 мкм., 03 ― ±3 мкм
Виконання  X5 S ― вихід кабелю, З ― роз'єм
Довжина кабелю X6 01-1м., 02-2м., 03-3м., ....СР01-1 м. мет/рук, СР02-2м. мет/рук, СР03 -3 м. мет/рук
Кабельное окончание (тип разъема) X7

W-без разъема, C9-круглий, 9 конт., D9-плаский, 9-ти контактний (сумісний з РС), С12-12-контактный круглий розъем, D15-плаский, 15-ти контактний

Монтажний кронштейн X8 М-без кронштейна, W-з кронштейном

* за спецзамовленням кабель перетворювача може бути поставлений з металевим рукавом у пластиковому обплетенні діаметром 10 мм.

Приклад замовлення: L18-F10-0470-M-05-S-03/W - L18 інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу, вихідний сигнал TTL, дискретність 1 мкм., довжина вимірювання 470 мм., розміщення референтних (нульових) міток - через кожні 50 мм, похибка ±5 мкм, зчитуюча головка метра (без металорукаву), без роз'єму.



Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип датчикафотоелектричний перетворювач лінійних переміщень
Метод вимірюванняінкрементальний
Технологія зчитуванняоптична
Основні
Вихідний сигналTTL
Дискретність, мкм1
Напруга живлення, В5
Довжина кабелю, м3
Довжина вимірюваного переміщення (робочий хід)470 мм
  • Ціна: 28 842 ₴
  • Спосіб упаковки: картонна коробка. До комплекту поставки входить: - інструкція - паспорт виробу
