L37, 470 мм, 1 мкм, TTL фотоелектричний інкрементальний перетворювач
37 932 ₴
- Під замовлення
- Код: L37-F10-0470-M-05-S-03/W
- +380 (50) 909-93-25Дмитро Валерійович

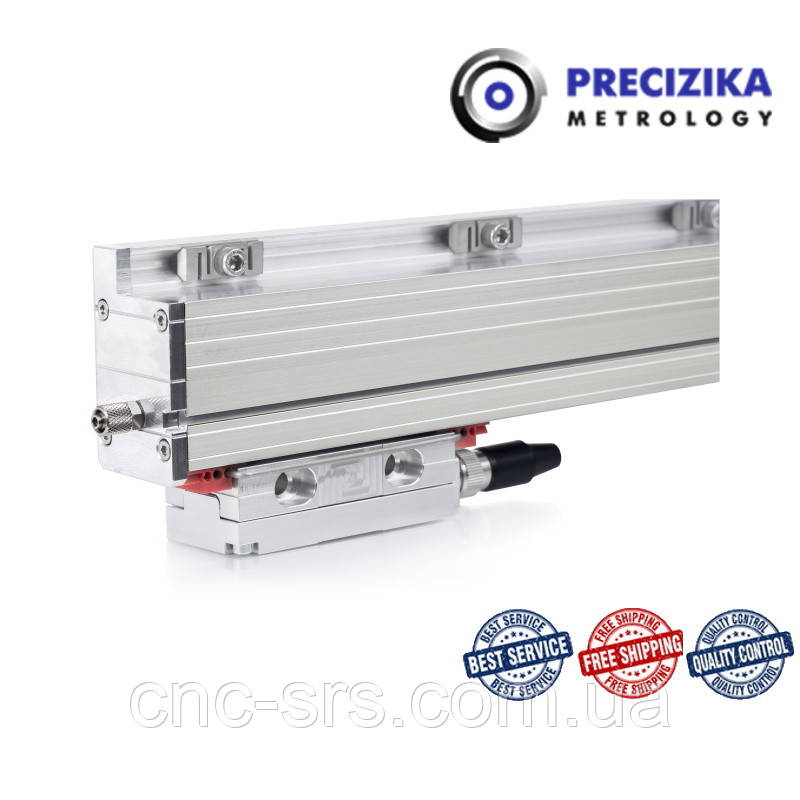

L37-F10-0470-M-05-S-03/W інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу виробництва компанії Precizika Metrology (Литва), вихідний сигнал TTL, дискретність 1 мкм., довжина вимірювання 470 мм. розміщення референтних (нульових) міток — через кожні 50 мм, похибка ±5 мкм, що зчитує головку з кабельним виходом, довжина кабелю 3 метри (без металорукави), без роз'єму.
Прецизійні перетворювачі лінійних переміщень закритого типу серії L37 призначені для перетворення лінійних переміщень робочих органів верстатів на електричні сигнали, що містять інформацію про розмір і напрям цих переміщень.
Перетворювач складається з профілю з закріпленої в ньому скляної скляної шкалою та зчитувальної головки, що переміщається за шкалою на підшипниках кочення. Перетворювач забезпечений подвійними захисними губками, що оберігають його від потрапляння охолоджувальної рідини, стружки та пилу. Для забезпечення підвищеного захисту від пилу на перетворювач може подаватися фільтроване стиснене повітря. Оптоелектронний пристрій зчитувальної головки виробляє зінусноїдальні або прямокутні (стандарт RS 422) вихідні сигнали. Особливістю перетворювача є те, що він має корпус, що забезпечує підвищену стійкість до вібрацій, у якому закріплена розтрова лінійка та встановлені дві пари захисних губок, що дає змогу збільшити ступінь захисту. Кріплення перетворювача на об'єкті здійснюється через два бічні корпуси з вбудованими пристроями для підвищення термостабільності та за допомогою додаткових кронштейнів для вимірюваних довжин більш ніж 600 мм.
У перетворювачі передбачена можливість вибору нульової мітки магнітним селектором, який може переміщатися в поздовжньому пазу на зовнішній поверхні перетворювача.
Перетворювачі серії L37 мають три модифікації за вихідними сигналами:
- L37-А синусоїдальні сигнали розміром приблизно 11 мкА;
- L37-А синусоїдальні сигнали розміром приблизно 1 В;
- L37-F формовані прямокутні сигнали типу TTL або HTL (стандарт RS 422), з вбудованим інтерполітором для множення х1, х2, х5, х10, x25, x50 за частотою
Габаритний кресляр:
Код для замовлення: L37–XXX1–XXXX2–X3– XX5 – XX6 – X7 – XX8/X9
Виготовлення за типом сигналів і дискретності | XХХ1 | A — синусоїда 11 мкA, AV — синусоїда 1Vрр, F01 – TTL 0.1 мкм., F02 — TTL 0.2 мкм. F05 — TTL 0.5 мкм. F10 – TTL 1.0 мкм., F25 – TTL 2.5 мкм., F50 — TTL 5.0 мкм |
Довжина перетворюваного переміщення Lізм, мм | XXXX2 |
0170 — 70 мм. 0520 — 520 мм., … 3240 — 3240 мм. |
Положення референтної мітки | X3 |
N — референтна мітка відсутня, S — стандарт, M — через кожні 50 мм, K — дистанційно-кодована, Ln/XXX — номер референтної мітки (з кроком 50 мм) і відстань від початку відліку, О — вибір референтної мітки за допомогою магніту (стандарт 1 магніт Lизм./2) |
Похибка | XX4 | 10 – ±10 мкм., 05 — ±5 мкм. 03 — ±3 мкм |
Виготовлення вимірювальної головки | X5 | S — вихід кабелю, С — роз'єм |
Довжина кабелю | XX6 | 01 – 1 м., 02 – 2 м., 03 – 3 м., ...... СР01 - 1 м. в металлорукаве, СР02 - 2 м. в металлорукаве, СР03 -3 м. в металлорукаве, … |
Кабельне закінчення (тип роз'єму) | X7 |
W — без роз'єму, C9 – круглий, 9 конт. D9 — плоский, 9 контактний (сумісний з РС), С12 — 12-контактний круглий роз'єм, D15 — плоский, 15 контактний |
* за спецзамовленням кабель перетворювача може бути поставлений із металевим рукавом у пластиковому обплетенні діаметром 10 мм.
Приклад замовлення:L37-F10-0470-M-05-S-03/W
L37 інстрементальний фотоелектричний перетворювач лінійних переміщень закритого типу, вихідний сигнал TTL, дискретність 1 мкм, довжина вимірювання 470 мм, розміщення референтних (нульових) міток — через кожні 50 мм, похибку ±5 мкм, що зчитує головку з кабельним виходом, довжина кабелю 3 метри (без металорукаву), без роз'єму.
Основні атрибути | |
---|---|
Виробник | Precizika Metrology |
Країна виробник | Литва |
Користувальницькі характеристики | |
Тип датчика | Фотоелектричний інкрементний перетворювач лінійних переміщень |
Допустиме ударне навантаження | ≤ 300 м/с2 |
Напрямок проходження сигналів | I1 випереджає I2 |
Нульові позначки, вибір за допомогою магнітів | Стандарт один магніт (RI) посередині ML |
Харчування | + 5 В ± 5 % / < 90 мА |
Дискретність L37-F | 5; 2,5; 1; 0,5; 0,2; 0,1 мкм. (після почетверіння в УЧПУ або УЦИ) |
Дискретність L37-A | залежить від зовнішнього интерполятора |
Нульові позначки | за кожні 50 мм |
Стандартна довжина кабелю | 3 метра, без роз'єму |
Похибка на довжині 1 метр в будь-якому інтервалі ML | для довжин від 70 до 2040 мм- ± 10 мкм.,± 5 мкм., для довжин від 2040 до 3240 мм- ± 10 мкм., |
Зусилля переміщення головки | < N 5 |
Джерело світла | світлодіод |
Сигнал початку відліку L37-A | квазитреугольный I0 при навантаженні 1 кОм: I0 = 2 - 8 мкА, корисна частина |
Сигнал початку відліку L37-F | прямокутний U0 і інверсний йому Ū0 з рівнями при струмі навантаження 20 мА: логічний "0" ≤ 0,5 В, логічна "1" ≥ 2.4 В, Низький (логічний "0") < 1.5 при Up = ±12В(HTL) Високий (логічна "1") > (Up - 2)при Up = ±12В (HTL) |
Ступінь захисту | IP54 |
Максимальна довжина L37-AV | 25 метрів |
Інформаційні сигнали L37-A | квазисинусоидальные I1 і I2 при навантаженні 1 кОм: I1 = 7 - 16 мкА, I2 = 7 - 16 мкА |
Інформаційні сигнали L37-F | прямокутні U1, U2 і інверсні їм Ū1,Ū2 з рівнями при струмі навантаження 20 мА: логічний "0" ≤ 0,5 В, логічна "1" ≥ 2.4 В, низький (логічний "0") < 1.5 при Up = ±12V (HTL) високий (логічна "1") > (Up - 2)при Up = ±12В (HTL) |
Вимірювана довжина | 140; 240; 340; 440; 540; 640; 740; 840; 940; 1.040; 1.140; 1.240; 1.340; 1.440; 1.540; 1.640; 1.740; 1.840; 2.040; 2.240; 2.440; 2.640; 2.840; 3.040; 3.240 |
Максимальна частота сигналів L37-AV | 50 кГц |
Дискретність L37-AV | залежить від зовнішнього интерполятора |
Інформаційні сигнали L37-AV | квазисинусоидальные А і В при навантаженні 120 Ом: А = 0,6 - 1,2 В, В = 0,6 - 1,2 |
Крок поділки шкали | 20.4 мкм. |
Робоча температура | від 0°C до +50°C |
Максимальна довжина L37-F | 25 метрів |
Максимальна довжина L37-A | 5 метрів |
Нульові позначки, за спецзамовленням | одна в будь-якому місці, або 2 і більше з інтервалом 50 мм, або дистанційно-кодоване розташування |
Вага | 0,4 кг + 2,8 кг./метр |
Сигнал початку відліку L37-AV | один квазитреугольный +R і додатковий -R при навантаженні 120 Ом: R=0.2 -0.8 В (корисна частина) |
Максимальна частота сигналів L37-F | 50кГц х К, де К - коефіцієнт інтерполяції 1,2,5,10; 1000 кГц при коефіцієнті інтерполяції 25, 50 |
Максимальна частота сигналів L37-A | 50 кГц |
- Ціна: 37 932 ₴
- Спосіб упаковки: картонна коробка. До комплекту постачання входять: - інструкція
