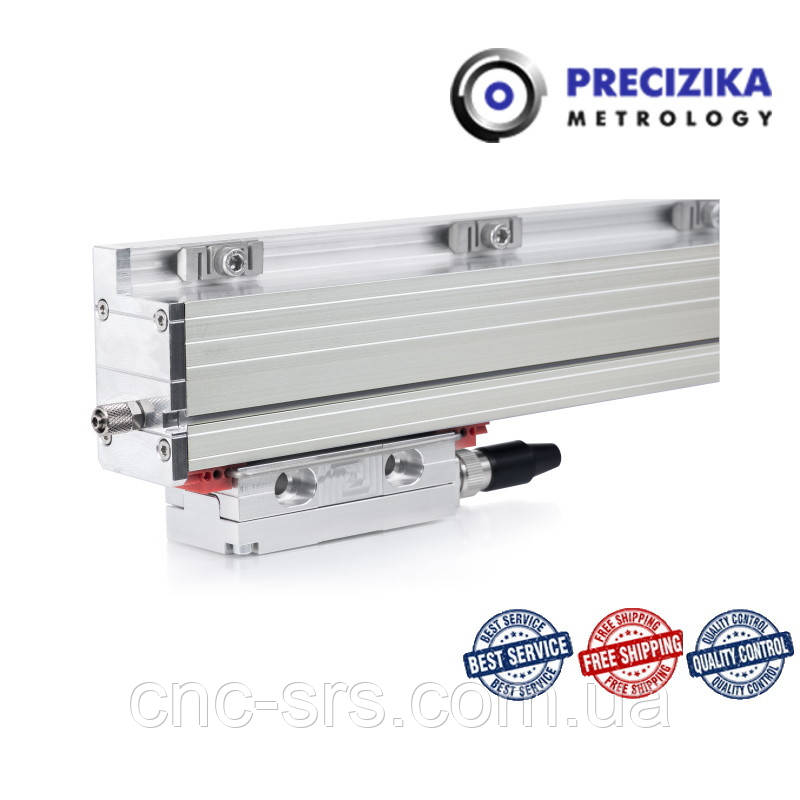

L37-F10-0840-M-05-S-03/W  інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу виробництва компанії Precizika Metrology (Литва), вихідний сигнал TTL, дискретність 1 мкм., довжина вимірювання 840 мм. розміщення референтних (нульових) міток — через кожні 50 мм, похибка ±5 мкм, що зчитує головку з кабельним виходом, довжина кабелю 3 метри (без металорукави), без роз'єму.

Прецизійні перетворювачі лінійних переміщень закритого типу серії L37 призначені для перетворення лінійних переміщень робочих органів верстатів на електричні сигнали, що містять інформацію про розмір і напрям цих переміщень.
Перетворювач складається з профілю з закріпленої в ньому скляної скляної шкалою та зчитувальної головки, що переміщається за шкалою на підшипниках кочення. Перетворювач забезпечений подвійними захисними губками, що оберігають його від потрапляння охолоджувальної рідини, стружки та пилу. Для забезпечення підвищеного захисту від пилу на перетворювач може подаватися фільтроване стиснене повітря. Оптоелектронний пристрій зчитувальної головки виробляє зінусноїдальні або прямокутні (стандарт RS 422) вихідні сигнали. Особливістю перетворювача є те, що він має корпус, що забезпечує підвищену стійкість до вібрацій, у якому закріплена розтрова лінійка та встановлені дві пари захисних губок, що дає змогу збільшити ступінь захисту. Кріплення перетворювача на об'єкті здійснюється через два бічні корпуси з вбудованими пристроями для підвищення термостабільності та за допомогою додаткових кронштейнів для вимірюваних довжин більш ніж 600 мм.
У перетворювачі передбачена можливість вибору нульової мітки магнітним селектором, який може переміщатися в поздовжньому пазу на зовнішній поверхні перетворювача.

Перетворювачі серії L37 мають три модифікації за вихідними сигналами:

  • L37-А синусоїдальні сигнали розміром приблизно 11 мкА;
  • L37-А синусоїдальні сигнали розміром приблизно 1 В;
  • L37-F формовані прямокутні сигнали типу TTL або HTL (стандарт RS 422), з вбудованим інтерполітором для множення х1, х2, х5, х10, x25, x50 за частотою

Габаритний кресляр:

Код для замовлення: L37–XXX1–XXXX2–X3– XX5 – XX6 – X7 – XX8/X9​

Виготовлення  за типом сигналів і дискретності   XХХ1 A — синусоїда 11 мкA, AV — синусоїда 1Vрр, F01 – TTL 0.1 мкм., F02 — TTL 0.2 мкм. F05 — TTL 0.5 мкм. F10 – TTL 1.0 мкм., F25 – TTL 2.5 мкм., F50 — TTL 5.0 мкм
Довжина перетворюваного переміщення Lізм, мм XXXX2​

0170 — 70 мм. 0520 — 520 мм., … 3240 — 3240 мм.

Положення референтної мітки   X3

N — референтна мітка відсутня, S — стандарт, M — через кожні 50 мм, K — дистанційно-кодована, Ln/XXX — номер референтної мітки (з кроком 50 мм) і відстань від початку відліку, О — вибір референтної мітки за допомогою магніту (стандарт 1 магніт Lизм./2)

Похибка XX4 10 –  ±10 мкм., 05 — ±5 мкм. 03 — ±3 мкм
Виготовлення вимірювальної головки  X5 S — вихід кабелю, С — роз'єм
Довжина кабелю                 XX6 01 – 1 м., 02 – 2 м., 03 – 3 м., ...... СР01 - 1 м. в металлорукаве, СР02 - 2 м. в металлорукаве, СР03 -3 м. в металлорукаве, …
Кабельне закінчення (тип роз'єму) X7

W — без роз'єму, C9 – круглий, 9 конт.  D9 — плоский, 9 контактний (сумісний з РС),  С12 — 12-контактний круглий роз'єм, D15 — плоский, 15 контактний

  * за спецзамовленням кабель перетворювача може бути поставлений із металевим рукавом у пластиковому обплетенні діаметром  10 мм.

Приклад замовлення:L37-F10-0840-M-05-S-03/W

L37 інстрементальний фотоелектричний перетворювач лінійних переміщень закритого типу, вихідний сигнал TTL, дискретність 1 мкм, довжина вимірювання 840 мм, розміщення референтних (нульових) міток — через кожні 50 мм, похибку ±5 мкм, що зчитує головку з кабельним виходом, довжина кабелю 3 метри (без металорукаву), без роз'єму.



Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип датчикаФотоелектричний інкрементний перетворювач лінійних переміщень
Допустиме ударне навантаження≤ 300 м/с2
Напрямок проходження сигналівI1 випереджає I2
Нульові позначки, вибір за допомогою магнітівСтандарт один магніт (RI) посередині ML
Харчування+ 5 В ± 5 % / < 90 мА
Дискретність L37-F5; 2,5; 1; 0,5; 0,2; 0,1 мкм. (після почетверіння в УЧПУ або УЦИ)
Дискретність L37-Aзалежить від зовнішнього интерполятора
Нульові позначкиза кожні 50 мм
Стандартна довжина кабелю3 метра, без роз'єму
Похибка на довжині 1 метр в будь-якому інтервалі MLдля довжин від 70 до 2040 мм- ± 10 мкм.,± 5 мкм., для довжин від 2040 до 3240 мм- ± 10 мкм.,
Зусилля переміщення головки< N 5
Джерело світласвітлодіод
Сигнал початку відліку L37-Aквазитреугольный I0 при навантаженні 1 кОм: I0 = 2 - 8 мкА, корисна частина
Сигнал початку відліку L37-Fпрямокутний U0 і інверсний йому Ū0 з рівнями при струмі навантаження 20 мА: логічний "0" ≤ 0,5 В, логічна "1" ≥ 2.4 В, Низький (логічний "0") < 1.5 при Up = ±12В(HTL) Високий (логічна "1") > (Up - 2)при Up = ±12В (HTL)
Ступінь захистуIP54
Максимальна довжина L37-AV25 метрів
Інформаційні сигнали L37-Aквазисинусоидальные I1 і I2 при навантаженні 1 кОм: I1 = 7 - 16 мкА, I2 = 7 - 16 мкА
Інформаційні сигнали L37-Fпрямокутні U1, U2 і інверсні їм Ū1,Ū2 з рівнями при струмі навантаження 20 мА: логічний "0" ≤ 0,5 В, логічна "1" ≥ 2.4 В, низький (логічний "0") < 1.5 при Up = ±12V (HTL) високий (логічна "1") > (Up - 2)при Up = ±12В (HTL)
Вимірювана довжина140; 240; 340; 440; 540; 640; 740; 840; 940; 1.040; 1.140; 1.240; 1.340; 1.440; 1.540; 1.640; 1.740; 1.840; 2.040; 2.240; 2.440; 2.640; 2.840; 3.040; 3.240
Максимальна частота сигналів L37-AV50 кГц
Дискретність L37-AVзалежить від зовнішнього интерполятора
Інформаційні сигнали L37-AVквазисинусоидальные А і В при навантаженні 120 Ом: А = 0,6 - 1,2 В, В = 0,6 - 1,2
Крок поділки шкали20.4 мкм.
Робоча температуравід 0°C до +50°C
Максимальна довжина L37-F25 метрів
Максимальна довжина L37-A5 метрів
Нульові позначки, за спецзамовленнямодна в будь-якому місці, або 2 і більше з інтервалом 50 мм, або дистанційно-кодоване розташування
Вага0,4 кг + 2,8 кг./метр
Сигнал початку відліку L37-AVодин квазитреугольный +R і додатковий -R при навантаженні 120 Ом: R=0.2 -0.8 В (корисна частина)
Максимальна частота сигналів L37-F50кГц х К, де К - коефіцієнт інтерполяції 1,2,5,10; 1000 кГц при коефіцієнті інтерполяції 25, 50
Максимальна частота сигналів L37-A50 кГц
  • Ціна: 42 734 ₴
  • Спосіб упаковки: картонна коробка. До комплекту постачання входять: - інструкція
