1240мм, 1мкм, TTL фотоелектричний інкрементальний перетворювач L37-F10-1240-M-05-S-03/W

Цена с НДС

27 550 грн.

  • Під замовлення, 45 днів
  • Код: L37-F10-1240-M-05-S-03/W
+380 (98) 029-82-62
Киевстар
  • +380 (50) 734-26-08
    МТС
  • +380 (56) 767-39-45
  • +380 (56) 790-00-45
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
1240мм, 1мкм, TTL фотоелектричний інкрементальний перетворювач L37-F10-1240-M-05-S-03/W
Під замовлення, 45 днів1240мм, 1мкм, TTL фотоелектричний інкрементальний перетворювач L37-F10-1240-M-05-S-03/W
27 550 грн.
Купити
+380 (98) 029-82-62
Киевстар
  • +380 (50) 734-26-08
    МТС
  • +380 (56) 767-39-45
  • +380 (56) 790-00-45
Опис
Характеристики
Специфікація
Інформація для замовлення

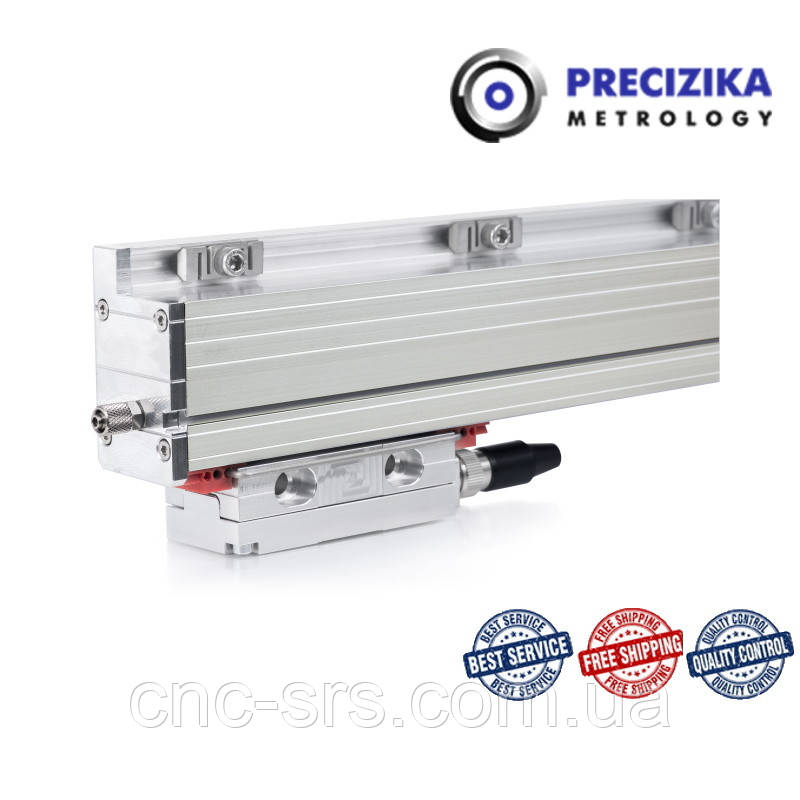

L37-F10-1240-M-05-S-03/W інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу виробництва компанії Precizika Metrology (Литва), вихідний сигнал TTL, дискретність 1 мкм., довжина вимірювання 1240 мм., розміщення референтних (нульових) міток - через кожні 50 мм, похибка ±5 мкм, що зчитує головка з кабельним виходом, довжина кабелю 3 метри (без металорукава), без роз'єму.

Прецизійні перетворювачі лінійних переміщень закритого типу серії L37 призначені для перетворення лінійних переміщень робочих органів верстатів в електричні сигнали, які містять інформацію про величині і напрямку цих переміщень.
Перетворювач складається з профілю з закріпленої у ньому растрової скляній шкалою і голівки, що зчитує, що переміщається по шкалі на підшипниках кочення. Перетворювач забезпечений подвійними захисними губками, які оберігають його від попадання охолоджуючої рідини, стружки і пилу. Для забезпечення підвищеного захисту від пилу в перетворювач може подаватися фільтрований стиснене повітря. Оптоэлектронное пристрій голівки, що зчитує виробляє зинусоидальные або прямокутні (стандарт RS 422) вихідні сигнали. Особливістю перетворювача є те, що він має корпус, що забезпечує підвищену стійкість до вібрацій, в якому закріплена растрова лінійка і встановлені дві пари захисних губок, що дозволяє збільшити ступінь захисту. Кріплення перетворювача на об'єкті здійснюється через два бічних корпусу з вбудованими пристроями для підвищення термостабільності і з допомогою додаткових кронштейнів для вимірюваних довжин понад 600 мм.
У перетворювачі передбачена можливість вибору нульової мітки магнітним селектором, який може переміщатися в подовжньому пазу на зовнішній поверхні перетворювача.

Перетворювачі серії L37 мають три модифікації по вихідних сигналів:

  • L37-А синусоїдальні сигнали величиною близько 11 мкА;
  • L37-А синусоїдальні сигнали величиною близько 1;
  • L37-F формовані прямокутні сигнали типу TTL або HTL (стандарт RS 422), з вбудованим интерполятором для множення х1, х2, х5, х10, x25, x50 по частоті

Габаритне креслення:

Код для замовлення: L37–XXX1–XXXX2–X3– XX5 – XX6 – X7 – XX8/X9

Виконання за типом сигналів і дискретності ХХХ1 A ― синусоїда 11 мкА, AV ― синусоїда 1Vрр, F01 – TTL 0.1 мкм., F02 – TTL 0.2 мкм., F05 ― TTL 0.5 мкм., F10 – TTL 1.0 мкм., F25 – TTL 2.5 мкм., F50 ― TTL 5.0 мкм
Довжина перетворюваного переміщення Lизм., мм XXXX2

0170 – 70 мм., 0520 – 520 мм., … 3240 – 3240 мм.

Положение референтной метки   X3

N ― референтная метка отсутствует, S - стандарт, M ― через каждые 50 мм., K ― дистанционно-кодированная, Ln/XXX ― номер референтной метки (с шагом 50 мм.) и расстояние от начала отсчета, О - выбор референтной метки с помощью магнита (стандарт 1 магнит Lизм./2)

Погрешность XX4 10 –  ±10 мкм., 05 ― ±5 мкм., 03 ― ±3 мкм
Исполнение измерительной головки  X5 S ― выход кабеля, С ― разъем
Длина кабеля                 XX6 01 – 1 м., 02 – 2 м., 03 – 3 м., ...... СР01 - 1 м. в металорукаві, СР02 - 2 м. в металорукаві, СР03 -3 м. в металорукаві, ...
Кабельне закінчення (тип роз'єму) X7

W ― без роз'єму, C9 – круглий, 9 конт., D9 ― плоский, 9-ти контактний (сумісний з РС), С12 - 12-контактний круглий роз'єм, D15 ― плоский, 15-ти контактний

* за спецзамовленням кабель перетворювача може бути поставлений з металевим рукавом в металевому обплетенні діаметром 10 мм.

Приклад замовлення:L37-F10-1240-M-05-S-03/W

L37 інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу, вихідний сигнал TTL, дискретність 1 мкм., довжина вимірювання 1240 мм, розміщення референтних (нульових) міток - через кожні 50 мм, похибка ±5 мкм, що зчитує головка з кабельним виходом, довжина кабелю 3 метри (без металорукава), без роз'єму.



Основні атрибути
Виробник  Precizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип датчикаФотоелектричний інкрементний перетворювач лінійних переміщень
Допустиме ударне навантаження≤ 300 м/с2
Напрямок проходження сигналівI1 випереджає I2
Нульові позначки, вибір за допомогою магнітівСтандарт один магніт (RI) посередині ML
Харчування+ 5 В ± 5 % / < 90 мА
Дискретність L37-F5; 2,5; 1; 0,5; 0,2; 0,1 мкм. (після почетверіння в УЧПУ або УЦИ)
Дискретність L37-Aзалежить від зовнішнього интерполятора
Нульові позначкиза кожні 50 мм
Стандартна довжина кабелю3 метра, без роз'єму
Похибка на довжині 1 метр в будь-якому інтервалі MLдля довжин від 70 до 2040 мм- ± 10 мкм.,± 5 мкм., для довжин від 2040 до 3240 мм- ± 10 мкм.,
Зусилля переміщення головки< N 5
Джерело світласвітлодіод
Сигнал початку відліку L37-Aквазитреугольный I0 при навантаженні 1 кОм: I0 = 2 - 8 мкА, корисна частина
Сигнал початку відліку L37-Fпрямокутний U0 і інверсний йому Ū0 з рівнями при струмі навантаження 20 мА: логічний "0" ≤ 0,5 В, логічна "1" ≥ 2.4 В, Низький (логічний "0") < 1.5 при Up = ±12В(HTL) Високий (логічна "1") > (Up - 2)при Up = ±12В (HTL)
Ступінь захистуIP54
Максимальна довжина L37-AV25 метров
Інформаційні сигнали L37-Aквазисинусоидальные I1 і I2 при навантаженні 1 кОм: I1 = 7 - 16 мкА, I2 = 7 - 16 мкА
Інформаційні сигнали L37-Fпрямокутні U1, U2 і інверсні їм Ū1,Ū2 з рівнями при струмі навантаження 20 мА: логічний "0" ≤ 0,5 В, логічна "1" ≥ 2.4 В, низький (логічний "0") < 1.5 при Up = ±12V (HTL) високий (логічна "1") > (Up - 2)при Up = ±12В (HTL)
Вимірювана довжина140; 240; 340; 440; 540; 640; 740; 840; 940; 1.040; 1.140; 1.240; 1.340; 1.440; 1.540; 1.640; 1.740; 1.840; 2.040; 2.240; 2.440; 2.640; 2.840; 3.040; 3.240
Максимальна частота сигналів L37-AV50 кГц
Дискретність L37-AVзалежить від зовнішнього интерполятора
Інформаційні сигнали L37-AVквазисинусоидальные А і В при навантаженні 120 Ом: А = 0,6 - 1,2 В, В = 0,6 - 1,2
Крок поділки шкали20.4 мкм.
Робоча температуравід 0°C до +50°C
Максимальна довжина L37-F25 метров
Максимальна довжина L37-A5 метров
Нульові позначки, за спецзамовленнямодна в будь-якому місці, або 2 і більше з інтервалом 50 мм, або дистанційно-кодоване розташування
Вага0,4 кг + 2,8 кг./метр
Сигнал початку відліку L37-AVодин квазитреугольный +R і додатковий -R при навантаженні 120 Ом: R=0.2 -0.8 В (корисна частина)
Максимальна частота сигналів L37-F50кГц х К, де К - коефіцієнт інтерполяції 1,2,5,10; 1000 кГц при коефіцієнті інтерполяції 25, 50
Максимальна частота сигналів L37-A50 кГц
  • Ціна: 27 550 грн.
  • Спосіб упаковки: картонная коробка. В комплект поставки входят: - инструкция
