L50, 4440 мм, 1 мкм, TTL фотоелектричний інкрементальний перетворювач

Цена с НДС

Ціну уточнюйте

  • Під замовлення
  • Код: L50-F10-4440-P-03/W
clockВідправка з 15 вересня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович

Замовлення тільки за телефоном

повернення товару протягом 14 днів за домовленістю
L50, 4440 мм, 1 мкм, TTL фотоелектричний інкрементальний перетворювач
Під замовленняL50, 4440 мм, 1 мкм, TTL фотоелектричний інкрементальний перетворювач
Ціну уточнюйте
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

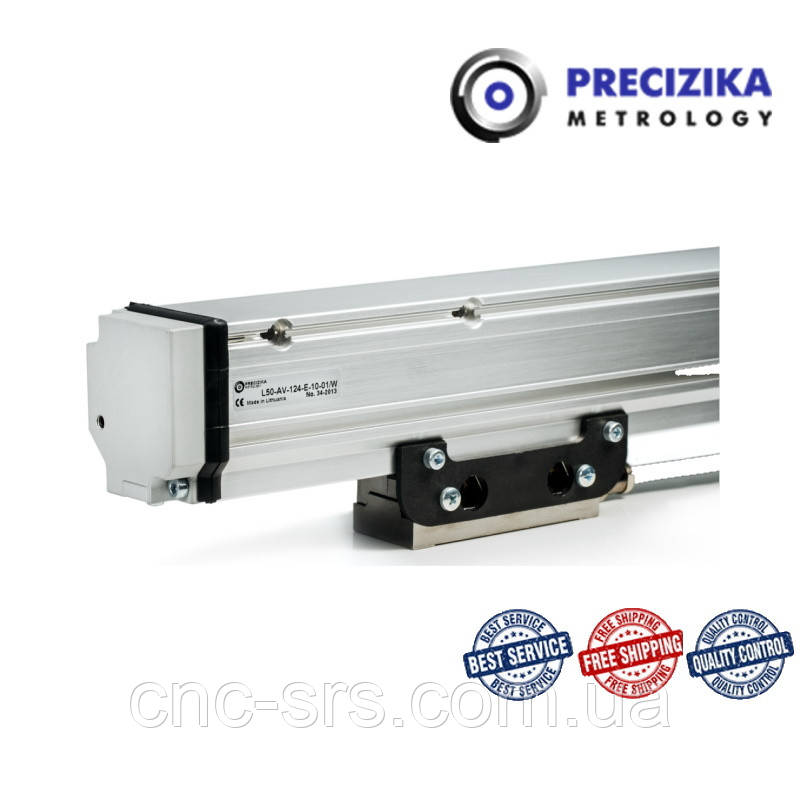

L50-F10-4440-P-03/W інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу виробництва компанії Precizika Metrology (Литва), вихідний сигнал TTL, дискретність 1 мкм., довжина вимірювання 4440 мм. розміщення референтних (нульових) міток — через кожні 50 мм,  головка, що зчитує, з кабельним виходом, довжина кабелю 3 метри (без металорукави), без роз'єму.

Прецизійні перетворювачі лінійних переміщень закритого типу серії L50 призначені для перетворення лінійних переміщень робочих органів верстатів на електричні сигнали, що містять інформацію про розмір і напрям цих переміщень.
Перетворювач складається з профілю з закріпленої в ньому скляної скляної шкалою та зчитувальної головки, що переміщається за шкалою на підшипниках кочення. Перетворювач забезпечений подвійними захисними губками, що оберігають його від потрапляння охолоджувальної рідини, стружки та пилу. Для забезпечення підвищеного захисту від пилу на перетворювач може подаватися фільтроване стиснене повітря. Оптоелектронний пристрій зчитувальної головки виробляє зінусноїдальні або прямокутні (стандарт RS 422) вихідні сигнали. Особливістю перетворювача є те, що він має корпус, що забезпечує підвищену стійкість до вібрацій, у якому закріплена розтрова лінійка та встановлені дві пари захисних губок, що дає змогу збільшити ступінь захисту. Кріплення перетворювача на об'єкті здійснюється через два бічні корпуси з вбудованими пристроями для підвищення термостабільності та за допомогою додаткових кронштейнів для вимірюваних довжин більш ніж 600 мм.
У перетворювачі передбачена можливість вибору нульової мітки магнітним селектором, який може переміщатися в поздовжньому пазу на зовнішній поверхні перетворювача.

Перетворювачі серії L50 мають три модифікації за вихідними сигналами:

  • L50-АV синусоїдальні сигнали розміром приблизно 1 В;
  • L50-F формовані прямокутні сигнали типу TTL або HTL (стандарт RS 422), з вбудованим інтерполятором для множення х1, х2, х5, х10, за частотою

Габаритний кресляр:

Код для замовлення: L50–XXX1–XXXX2–X3– XX4/X5

Виготовлення  за типом сигналів і дискретності   XХХ1  AV — синусоїда 1Vрр,  F10 – TTL 1.0 мкм., F25 – TTL 2.0 мкм., F50 — TTL 5.0 мкм, F100 ― TTL 10.0 мкм
Довжина перетворюваного переміщення Lізм, мм XXXX2​

0170 — 70 мм. 0520 — 520 мм., … 3240 — 3240 мм.

Положення референтної мітки   X3

C — дистанційне кодування кожні 80 мм,  Р — з постійним кроком 50 мм, Е — вибір референтної мітки за допомогою магніту (стандарт 1 магніт Lізм/2)

Довжина кабелю                 XX4 01 – 1 м., 02 – 2 м., 03 – 3 м., ......
Кабельне закінчення (тип роз'єму) X5

W — без роз'єму, C9 – круглий, 9 конт.  D9 — плоский, 9 контактний (сумісний з РС),  С12 — 12-контактний круглий роз'єм, D15 — плоский, 15 контактний

  * за спецзамовленням кабель перетворювача може бути поставлений із металевим рукавом у пластиковому обплетенні діаметром  10 мм.

Приклад замовлення:L50-F10-4440-P-03/W

L50 інстрементальний фотоелектричний перетворювач лінійних переміщень закритого типу, вихідний сигнал TTL, дискретність 1 мкм, довжина вимірювання 4440 мм, розміщення референтних (нульових) міток — через кожні 50 мм,  головка з кабельним виходом, довжина кабелю 3 метри (без металорукаву), без роз'єму.

Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип датчикаФотоелектричний інкрементний перетворювач лінійних переміщень
Допустиме ударне навантаження≤ 300 м/с2
Напрямок проходження сигналівА випереджає В
Харчування+ 5 В ± 5 % / < 90 мА
Інформаційні сигнали L50-AVквазисинусоидальные А і В при навантаженні 120 Ом: А = 0,6 - 1,2 В, В = 0,6 - 1,2
Стандартна довжина кабелю4 метра, без роз'єму
Дискретність L50-F5; 2,5; 1; 0,5; 0,2; 0,1 мкм. (після почетверіння в УЧПУ або УЦИ)
Похибка на довжині 1 метр в будь-якому інтервалі ML± 10 мкм
Сигнал початку відліку L50-AVодин квазитреугольный +R і додатковий -R при навантаженні 120 Ом: R=0.2 -0.8 В (корисна частина)
Зусилля переміщення головки< N 6
Сигнал початку відліку L50-FОдин диференціальний прямокутний U0 / (U0) на оборот валу. Рівні сигналу при струмі навантаження 20 мА: Низький (логічний "0 ") <0,5 У Високий (логічна "1")>2,4 В
Джерело світласвітлодіод
Ступінь захистуIP53
Нульові позначки, PПри постійному крок 50 мм
Нульові позначки, CКодированое відстань 80мм
Нульові позначки, EЗадається через магніт
Максимальна швидкість переміщення2 м/с
Вимірювана довжинавід 3240 до 30040 (довжина кожного модуля з кроком 200 мм)
Інформаційні сигнали L50-FПрямокутні U1 і U2 і їм інверсні U1, U2 з рівнями при струмі навантаження 20мА: Логічний: 0≤0,5 Логічна 1≥2,4 В
Дискретність L50-AVзалежить від зовнішнього интерполятора
Максимальна довжина L50-F50 метрів
Крок поділки шкали40 мкм.
Робоча температуравід 0°C до +50°C
Максимальна частота сигналів L50-F50кГц х К, де К - коефіцієнт інтерполяції 1,2,5,10; 1000 кГц при коефіцієнті інтерполяції 25, 50
Максимальна частота сигналів L50-AV50 кГц
Максимальна довжина L50-AV150 метрів
Вага1,8 кг. + 3,3 кг/метр
  • Ціна: Ціну уточнюйте
  • Спосіб упаковки: картонна коробка. До комплекту постачання входять: - інструкція
