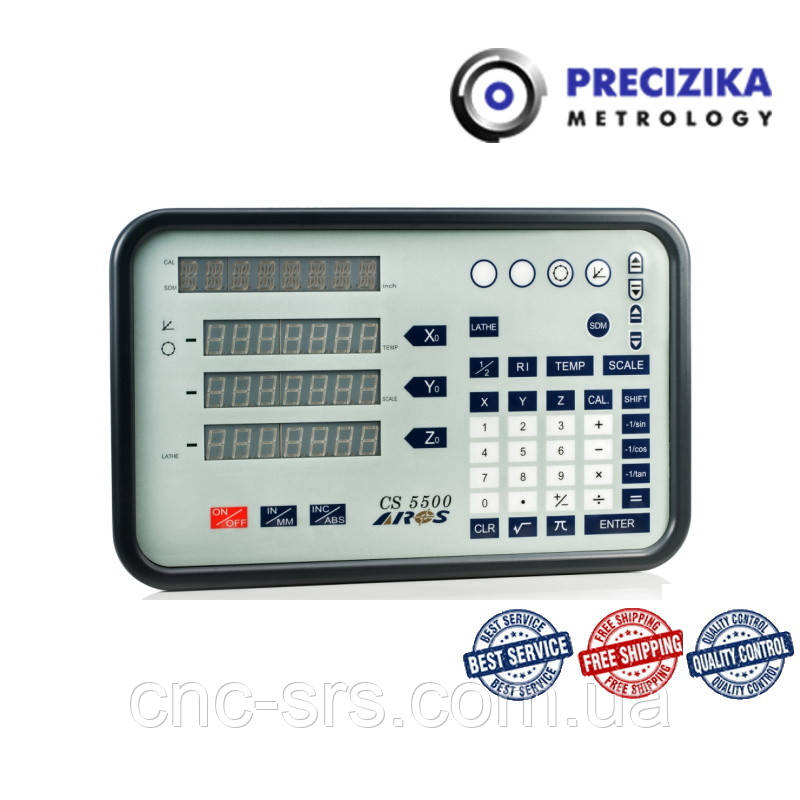

CS5500-2 двокоординатний пристрій цифрової індикації

Цена с НДС

18 116 ₴

  • В наявності
  • Код: CS5500-2
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
CS5500-2 двокоординатний пристрій цифрової індикації
В наявностіCS5500-2 двокоординатний пристрій цифрової індикації
18 116 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

CS5500-2 ― пристрій цифрової індикації на дві осі, має розширені сервісні функції.
Пристрій призначений для використання в якості панелі оператора у складі інформаційно-вимірювальних систем невеликих металообробних верстатів будь-яких типів, універсальних вимірювальних мікроскопів (ДІМ) та іншого виробничого і лабораторного обладнання спільно з оптоелектронним растровими перетворювачами лінійних або кутових переміщень.

ПЦІ здійснює візуалізацію інформації про розмір, лінійному переміщенні або повороті контрольованого об'єкта по двох осях, а також, при необхідності, передачу цієї інформації в зовнішні пристрої для подальшої обробки і зберігання.

Пристрій застосовується в різних галузях промисловості, таких як металообробка, деревообробна промисловість, обробка листового металу, текстилю, каменю та ін.
Особливостями даного ПЦІ є:

― універсальне програмне забезпечення для верстатів будь-якого типу
― вимірювання в міліметрах чи дюймах (дюйм / мм)
― можливість вибору лінійного або кутового режиму індикація результатів переміщення для кожної осі роздільно
― калібрування вимірювальної системи по відношенню до контрольної точки (REF)
― розрахунок радіуса (1/2)
― вимірювання у відносній або абсолютній системі координат (INC / ABS)
― введення або встановлення нульових значень для обраної осі
― вимірювання лінійного переміщення (з допомогою лінійних енкодерів), дозвіл для лінійної осі, мкм - 0,1; 0,2; 0,5; 1; 2; 5; 10; 20; 50

― вимірювання обертального руху (за допомогою поворотних датчиків), дозвіл для кутової осі - 1° - 0,0001°
― пам'ять для останньої позиції після вимкнення
― введення коефіцієнта усадки
― встановлення 999 базових систем у режимі SMD
― індикація напрямку руху
― режими обробки:
свердління отворів по колу
свердління отворів по похилій лінії
― корекція помилок: лінійна компенсація
― внутрішній калькулятор
― послідовний інтерфейс RS232



Габаритне креслення:

Схема підключення ПЦІ (роз'єми D15 - вхід датчика і D9 - вхід RS232):

Схема підключення CS5500-3

Код для замовлення: CS5500-2
Приклад замовлення: CS5500-2

Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Конструктивне виконанняПриладове
Кількість відображуваних осей2
Кількість осей, що підключаються2
Первинні вимірювальні перетворювачіІнкрементні
Роздільна здатність лінійної осі, мкм0.1, 0.2, 0.5
Роздільна здатність кутової осі, °0.0001
Управління позиціонуваннямНі
Користувальницькі характеристики
Максимальна частота прийому сигналу від вимірювальних датчиків100 Мгц
Температура навколишнього середовища0.... +50 °C
Відносна вологість, при +25°C80 %
Споживана потужність, не більше15 Вт
Допустиме споживання струму зовнішніми пристроями від вбудованого джерела живлення +5В, не більше800 мА
Тип підключаються перетворювачів переміщеньлінійний/кутовий
Число діагностуємих десяткових розрядів7 + знак
Вхід для підключення перетворювача переміщеньRS-422 ПІ (ТТЛ)
Кількість одночасно контрольованих осей переміщення3
Висота цифр основного світлодіодного табло зеленого кольору14 мм.
Вага0,9 кг
Напруга живлення УЦИ, при 50/60 Гц~100 ~ 240 В
  • Ціна: 18 116 ₴
  • Спосіб упаковки: картонна коробка. У комплект поставки входять: - інструкція - кронштейни для монтажу.
