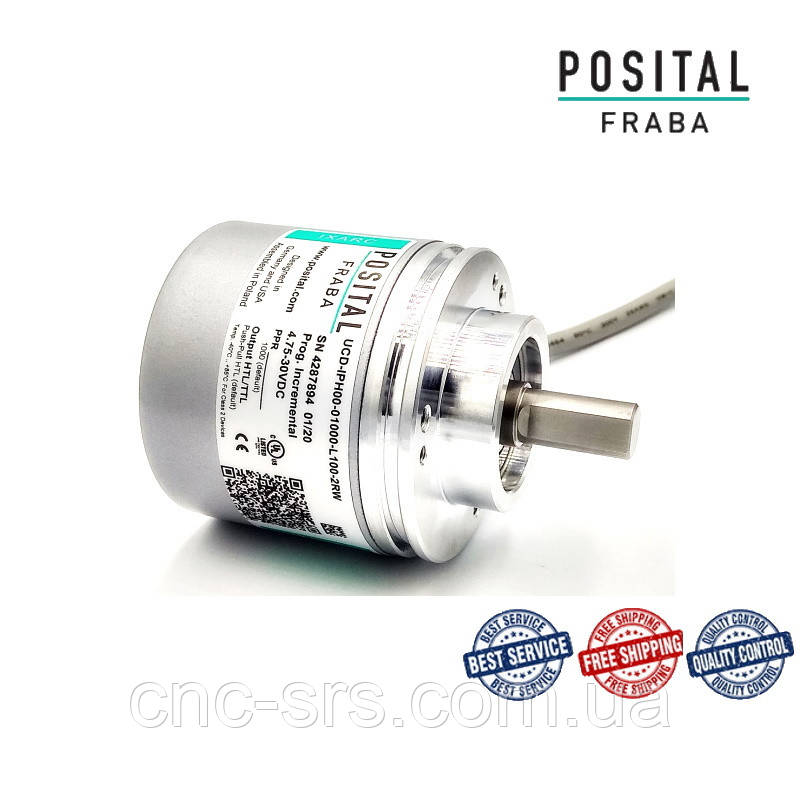

UCD-IPX00-XXXXX-L100-CRW програмований інкрементний енкодер
Ціну уточнюйте
- Під замовлення
- Код: UCD-IPX00-XXXXX-L100-CRW
Відправка з 22 лютого 2026- +380 (68) 786-49-46
- +380 (50) 734-26-01
Замовлення тільки за телефоном
- +380 (68) 786-49-46
- +380 (50) 734-26-01
Інкрементальний програмований кутовий енкодер UCD-IPx00-XXXXX-L100-CRW має стандартний промисловий розмір, виконання з цільним валом і затискним фланцем. Працює в широкому діапазоні температур і має високий ступінь захисту від зовнішніх впливів - IP65 (вал) і IP66 / IP67 (корпус).
Датчик UCD-IPx00-XXXXX-L100-CRW Posital Fraba. Особливості конструкції
Габарити корпусу 58 мм підходить під загальнопромислові вимоги. У стандартному виконанні має цілісний вал діаметром 10 мм і затискної фланець. Конструктивне виконання з радіальним виводом кабелю довжиною 1 метр. До замовлення так само доступні виконання з роз'ємом або кабелем різної довжини, аксіально або радіально.
Електричні параметри, вихідні інтерфейси, роздільна здатність
Має універсальний розширений діапазон напруги живлення від 4,75 до 30 Ст. Вихідний сигнал TTL або HTL і дозвіл енкодера (до 16384 імп/об) задаються користувачем за допомогою інструменту для конфігурації UBIFAST. Для моделі UCD-IPT00-XXXXX-L100-CRW встановлений вихідний сигнал TTL, для моделі UCD-IPH00-XXXXX-L100-CRW - вихідний сигнал HTL. Необхідні значення параметрів можуть бути завантажені нами перед відвантаженням товару.
Перетворювач UCD-IPX00-XXXXX-L100-CRW замінює собою наступні перетворювачі:
Sick - моделі DFS60B-S4PC*, DFS60A-S4PC*, DBS60E-S4ACO* та ін.,
Baumer - моделі EIL580-SC10.5BN.*.A, EIL580P-SC105BF.*.B, EIL580-SC10.5BE.*.A та ін.,
Kubler - моделі 8.5000.8324.*, 8.8505.126 G.*, 8.KIS50.8324.*, 8.5000.8314.* та ін.,
Lika - моделі I58S-Y-*ZCM110R---, I58S-N-*ZCM210RPW-, I58S-L-*ZCM110R--- та ін.,
Wachendorff - моделі WDGI 58B10*ABH30SC8- / WDGI 58B10*ABG24SC8- / WDGI 58B10*AB645SC8-,
Heidenhain - моделі ROD 420, ROD 430, ROD 450, ROD 523,
Givi Misure - модель EN536
СКБ ІС - модель ЛИР158Д
RSF - Elektronik - моделі DG119, DG120
Balluff - BDG6110
Hecon – RI58K
ISKRA - TGR10
| Бренд : | Fraba Posital GmbH |
| Модель : | UCD-IPX00-XXXXX-L100-CRW |
| Точність : | ±0.0878° (≤ 12 bit) |
| Метод вимірювання : | інкрементальний |
| Технологія зчитування : | магнітна |
| Тип продукції : | програмований енкодер |
| Сертифікація : | UL, CE |
| Тип вихідного сигналу / Вихідний інтерфейс : | програмований (TTL або HTL) |
| Дозвіл : | програмоване до 16384 імп/про |
| Напруга живлення : | 4,75...30 VDC |
| Струм споживання : | ≤140mA при 5V DC, ≤70mA при 10V DC, ≤40mA при 24V DC |
| Максимальна робоча швидкість (вихідна частота) : | 1000 кГц |
| Максимальна механічна швидкість : | 12000 об/хв |
| Діаметр корпусу, мм : | 58 |
| Тип валу : | цілісний вал |
| Діаметр валу : | Ø 10 мм |
| Тип фланця енкодера : | затискний фланець |
| Тип з'єднувача : | кабель |
| Висновок з'єднувача : | радіальний |
| Довжина кабелю : | 1 м |
| Допустима аксіальна навантаження на вал : | 40 Н |
| Діапазон робочих температур : | від -40C до +85ºC |
| Ступінь захисту від зовнішнього середовища : | IP65 - вал, IP66 / IP67 - корпус |
| Вібраційне прискорення (від 55 до 2000 Гц) : | 10 g (10Гц...1000Гц) |
| Ударне прискорення (t = 11 мс) : | 100G (6 мс) |
| Момент рушання ротора : | ≤ 0,03 Н·м |
| Момент інерції ротора : | ≤ 30 м·см2 |
| Маса, кг : | 0,285 |
| Основні атрибути | |
|---|---|
| Виробник | Fraba Posital |
| Країна виробник | Німеччина |
