UCD-IPX00-XXXXX-HFS0-CRW програмований інкрементний енкодер
Ціну уточнюйте
- Немає в наявності
- Код: UCD-IPX00-XXXXX-HFS0-CRW
- +380 (68) 786-49-46
- +380 (50) 734-26-01
- +380 (68) 786-49-46
- +380 (50) 734-26-01
Загальний опис UCD-IPX00-XXXXX-HFS0-CRW
Інкрементальний програмований кутовий енкодер UCD-IPX00-XXXXX-HFS0-CRW має стандартний промисловий розмір, виконання з глухим порожнистим валом і затискним кільцем. Для кріплення може бути використаний пружний елемент. Працює в широкому діапазоні температур і має високий ступінь захисту від зовнішніх впливів - IP65 (вал) і IP66 / IP67 (корпус).

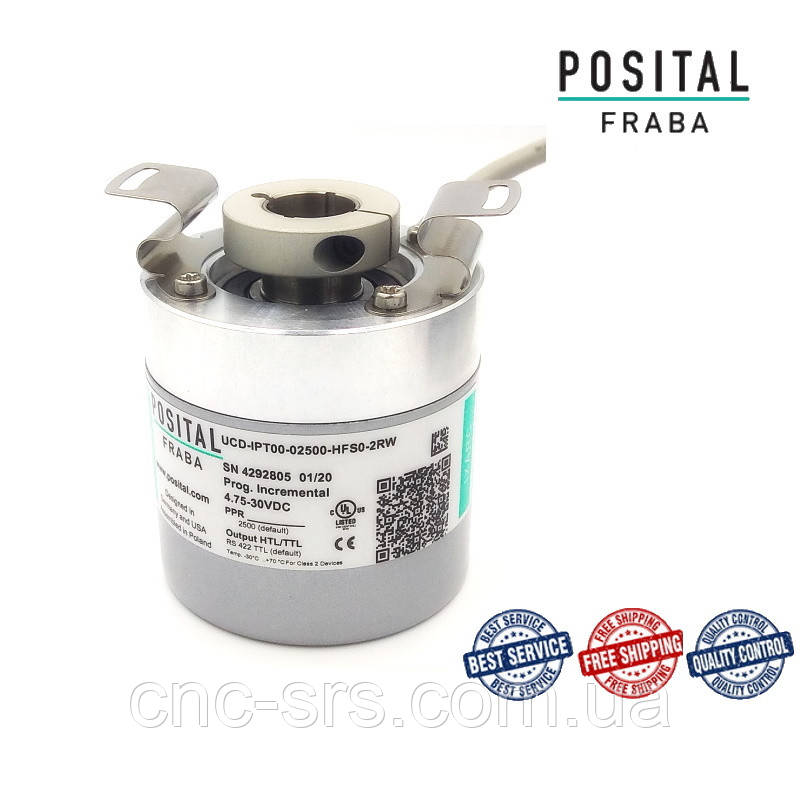

Датчик UCD-IPX00-XXXXX-HFS0-CRW.
Особливості конструкції
Габарити корпусу 58 мм підходить під загальнопромислові вимоги. У стандартному виконанні має глухий порожнистий вал діаметром 15 мм і затискне кільце. Для кріплення енкодера може бути використаний пружний елемент. Конструктивне виконання з радіальним виводом кабелю довжиною 1 метр. До замовлення так само доступні виконання з роз'ємом і кабелем різної довжини, аксіально або радіально.
Електричні параметри, вихідні інтерфейси, роздільна здатність
Має універсальний розширений діапазон напруги живлення від 4,75 до 30 Ст. Вихідний сигнал TTL або HTL і дозвіл енкодера (до 16384 імп/об) задаються користувачем за допомогою інструменту для конфігурації UBIFAST. Для моделі UCD-IPT00-XXXXX-HFS0-CRW встановлений вихідний сигнал TTL, для моделі UCD-IPH00-XXXXX-HFS0-CRW - вихідний сигнал HTL. Необхідні значення параметрів можуть бути завантажені нами перед відвантаженням товару.
|
Бренд : |
|
|
Модель : |
UCD-IPX00-XXXXX-HFS0-CRW |
|
Точність : |
±0.0878° (≤ 12 bit) |
|
Метод вимірювання : |
інкрементальний |
|
Технологія зчитування : |
магнітна |
|
Тип продукції : |
програмований енкодер |
|
Сертифікація : |
UL, CE |
|
Тип вихідного сигналу / Вихідний інтерфейс : |
програмований (TTL або HTL) |
|
Дозвіл : |
програмоване до 16384 імп/про |
|
Напруга живлення : |
4,75...30 VDC |
|
Струм споживання : |
≤140mA при 5V DC, ≤70mA при 10V DC, ≤40mA при 24V DC |
|
Максимальна робоча швидкість (вихідна частота) : |
1000 кГц |
|
Максимальна механічна швидкість : |
12000 об/хв |
|
Діаметр корпусу, мм : |
58 |
|
Тип валу : |
глухий порожнистий вал |
|
Діаметр валу : |
Ø 15 мм |
|
Тип фланца энкодера : |
упругий элемент для крепления |
|
Тип соединителя : |
кабель |
|
Вывод соединителя : |
радиальный |
|
Длина кабеля : |
1 м |
|
Диапазон рабочих температур : |
от -40ºC до +85ºC |
|
Степень защиты от внешней среды : |
IP65 - вал, IP66 / IP67 - корпус |
|
Вибрационное ускорение (от 55 до 2000 Гц) : |
10 g (10Гц…1000Гц) |
|
Ударное ускорение (t = 11 мс) : |
100G (6 мс) |
|
Момент трогания ротора : |
≤ 0,03 Н·м |
|
Момент инерции ротора : |
≤ 30 г·см² |
|
Маса, кг : |
0,32 |
| Основні атрибути | |
|---|---|
| Виробник | Fraba Posital |
| Країна виробник | Німеччина |
