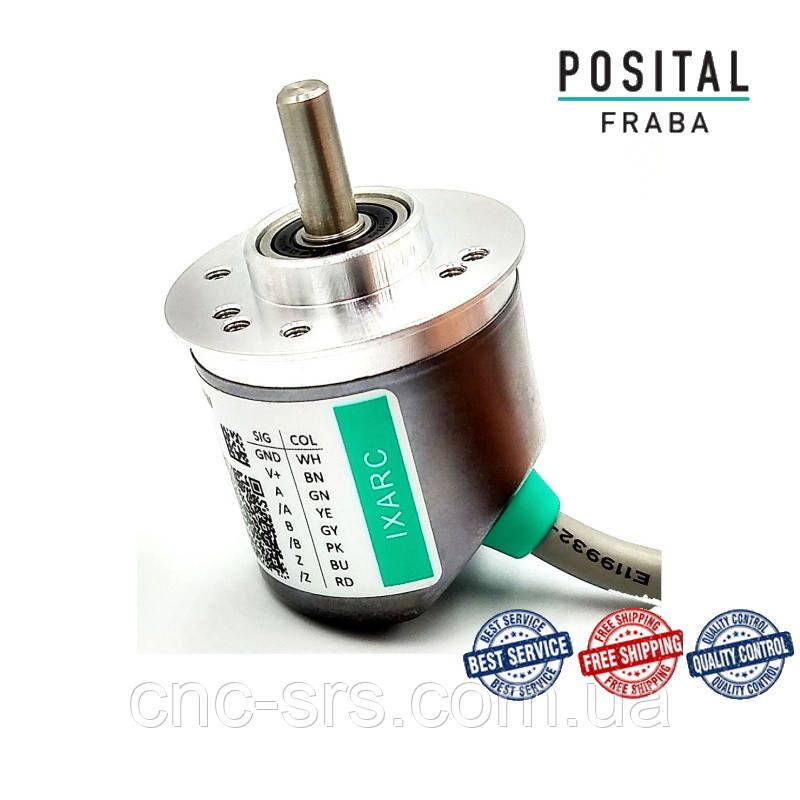

UCD-IPH00-XXXXX-02M0-2TW програмований інкрементний енкодер
Ціну уточнюйте
- Немає в наявності
- Код: UCD-IPH00-XXXXX-02M0-2TW
- +380 (50) 909-93-25Дмитро Валерійович
- +380 (50) 909-93-25Дмитро Валерійович
Додаткове енкодери генерують вихідний сигнал кожен раз, коли вал обертається на певну величину. Додаткове енкодери UCD-IPH00-XXXXX-02M0-2TW забезпечують вимірювання з високою роздільною здатністю з використанням інкрементного інтерфейсу. Магнітна технологія забезпечує компактне, надійне і економічне кутового зондування з використанням інноваційної багатооборотної технології і датчика Холла. Доступні додаткові корпусу з нержавіючої сталі і надпотужні. Вихідний стандарт: програмований (Push-Pull (HTL) або TTL (RS422). Електроживлення: 4,75 ... 30 В постійного струму. Дозвіл: програмоване (діапазон 1 ... 16384 імп. / об / хв). Ступінь захисту: IP65. Тип фланця: затискний. Розмір фланця: ø40 мм Розмір ролика: ø6 мм x 15 мм (довжина). Тип підключення: кабель 2 м.
|
Інтерфейс Інтерфейс Програмовані функції Інструмент конфігурації |
Programmable Incremental PPR (1-16384), Output, Counting Direction UBIFAST Configuration Tool (Version ≥ 1.6.3) |
|
Виходи Драйвер Виведення Output Voltage High Level Push-Pull (HTL) Output Voltage Low Level Push-Pull (HTL) Output Voltage High Level RS422 (TTL) Output Voltage Low Level RS422 (TTL) Maximum Frequency Response Maximum Current Switching |
Push-Pull (HTL) > 4 V @ 4.75-9 V Напруга живлення < 0.5 V > 4 V < 0.5 V 1 MHz 50 mA на канал |
|
Електричні характеристики Напруга живлення Струм споживання Потужність Час включення Мінімальний Опір Навантаження Захист від інверсії полярності Захист від короткого замикання EMC: випромінювання перешкод EMC: Завадостійкість MTTF |
4.75 – 30 VDC ≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @ 24V DC ≤ 1.0 W < 1 с 120 Ω так так DIN EN 61000-6-4 DIN EN 61000-6-2 280 years @ 40 °C |
|
Датчик Технологія Точність (INL) Duty Cycle Phase Angle |
Магнітна ±0,0878° (≤12 біт) 180° ± 27° (кількість оборотів> 100RPM) 90° ± 14° (кількість оборотів> 100RPM) |
|
Вимоги до навколишнього середовища Ступінь захисту (Вал) Ступінь захисту (Корпус) Робоча Температура Вологість |
IP65 IP65 -30 °C fixed (-22 °F), -5 °C flexible (+23 °F) - +80 °C (+176 °F) Відносна, 98%, без конденсації |
|
Механічні дані Матеріал корпусу Покриття корпусу Тип фланця Матеріал фланця Тип валу Діаметр вала Матеріал валу Максимальне навантаження на вал Інерція ротора Момент тертя Максимально допустима кількість оборотів Ударостійкість Стійкість до постійного ударному впливу Віброміцність Довжина Вага Мінімальний термін служби механічної частини |
Сталь Цинкове покриття Clamp, ø 40 mm Алюміній Solid, Single Flat, Length = 15 mm ø 6 mm (0.24") Нержавіюча сталь V2A (1,4305; 303) Осьова 40 Н, радіальна 110 Н ≤ 30 gcm2 [≤ 0.17 oz-in2] ≤ 3 нсм @ 20 °C (4.2 oz-in @ 68 °F) ≤ 12000 1/хв ≤ 100 г (полусинусоида 6 мс, EN 60068-2-27) ≤ 10 г (полусинусоида 16 мс, EN 60068-2-29) ≤ 10 g (10 Гц – 1000 Гц, EN 60068-2-6) 33 mm (1.30") 480 g (1.06 lb) 430 (20 N / N 40), 150 (40 N / N 60), 100 (N 40 / 80 N), 55 (40 N / N 110) |
| Основні атрибути | |
|---|---|
| Виробник | Fraba Posital |
| Країна виробник | Німеччина |
- Ціна: Ціну уточнюйте
