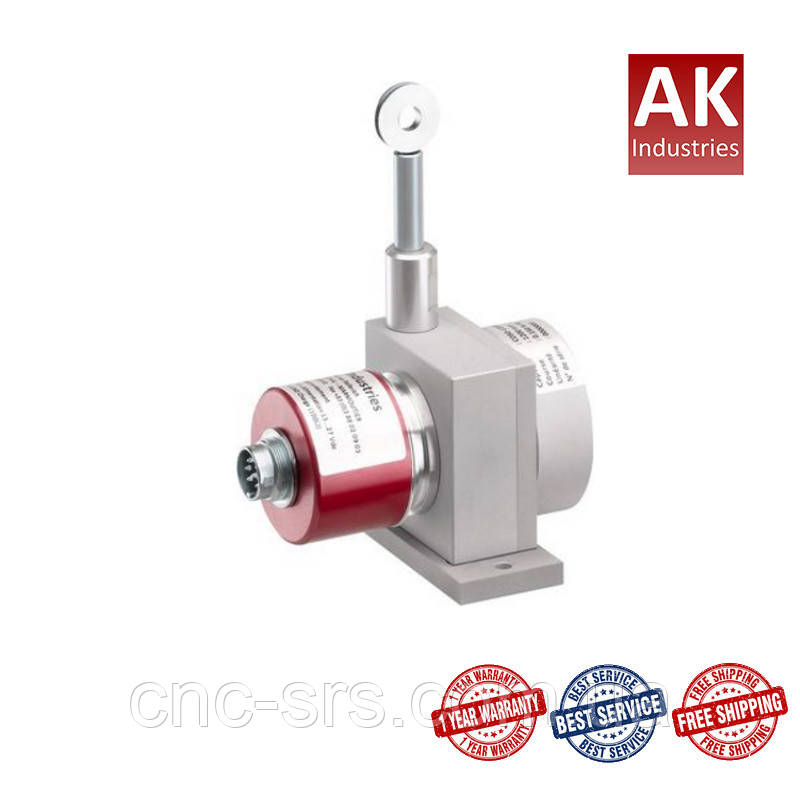

Інкрементальний тросовий енкодер CD50-1250-05-PG5-L05-GDA-OP-AC-EM (довжина виміру до 1250 мм.) Виробництво компанії AK INDUSTRIES (Франція)

Інкрементальний тросовий енкодер (енкодер з тросовим барабаном або тросовий енкодер) CD50 INC призначений для вимірювання лінійних переміщень до 1,25 метра, дозволена здатність 5 імпульсів на метр, напруга живлення від 50 до 30 вольт, вихідний сигнал Push-Pull (HTL), лінійність +/- 0,05%, штекер M16 - DIN 8-контактний, повне анодування, кабельний зажим.

Лінійний енкодер CD50 INCскладається з інкрементального перетворювача вуглових переміщень та тросового барабана. Даний енкодер комплектується барабаном та тросом з діаметром 0,51 мм і призначений для вимірювання довжини до 1250 мм. До заказу доступні різні варіанти кріплення тросу: кільце, застібка, стержень з різьбою або вилка зі штифтом. У спеціальному виконанні може бути створена щітка для очищення тросу, в корпусі барабана можуть бути виконані дренажні отвори для водовідводу та інших технологічних рідин. Конструктивне виконання перетворювача - з аксіальним роз'ємом або кабельним виводом (аксиально або радіально).

До замовлення  доступні виконання з TTL або Push-Pull вихідним сигналом. Роздільна здатність - до 25 імп / мм. Робота в широкому діапазоні температур, захист від зовнішніх впливів - IP54. Має універсальний розширений діапазон напруги живлення - 5 - 30 В, 11 - 30 В, 5 - 24 В або 5 В. Вихідний сигнал - TTL або Push Pull. Вибор рішень лінійного енкодера з ряду до 25 імп / об.

Датчик CD50 INC AK-Industries застосовується в різних галузях промисловості, добре себе зареєстрував у підйомному обладнанні, при автоматизації складів, театральних установ, на транспорті.

Відмінні особливості CD50:

  • магнітний принцип дії
  • діаметр тросу 0,51 мм.
  • матеріал корпуса та кришки - алюміній (RohS)
  • матеріал вимірювального тросу - нержавіюча сталь
  • мін. посилення витягування 4,00 Н
  • макс. зусилля витягування 6,50 Н
  • швидкість 10 м/с
  • клас захисту IP54

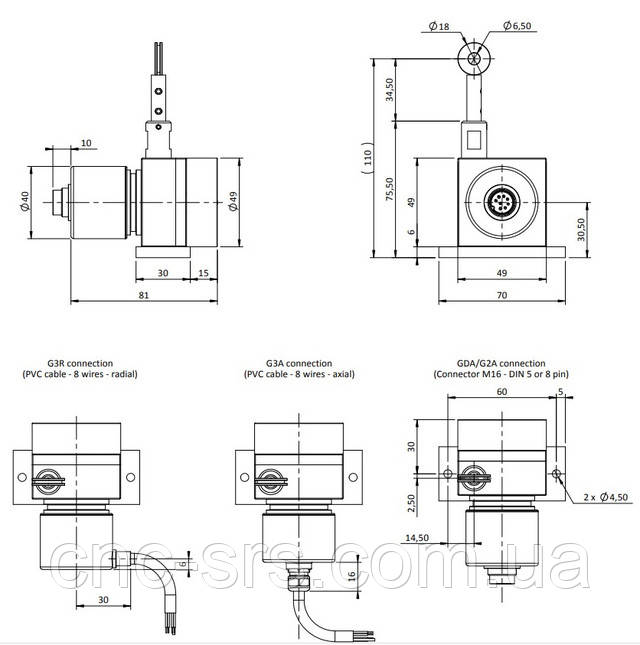

Габаритне креслення:

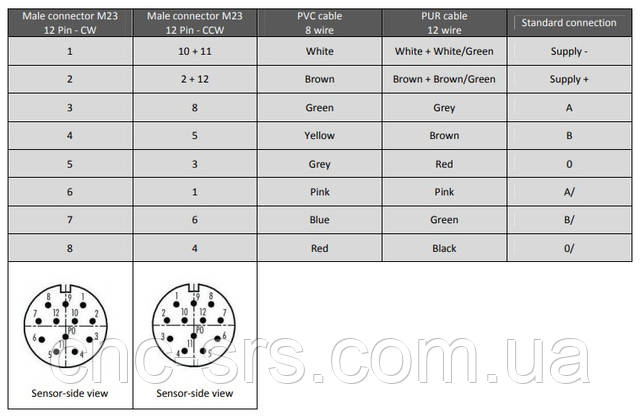

Розпайка роз'єму:

Код для заказа: CD50-XXXX1-XX2-XXX3-XXX4-XXX5-OP-XX6

Модель     CD50
Довжина вимірювання XXXХ1  от 0 до 1250 мм.
Розподільна здатність ХX2  1, 2, 5, 10, 20, 25 импульсів на метр
Напряжение питания и выходной сигнал XXX3  2G2 - 5вольт, TTL; 5G5 -11-30 вольт, HTL; 9G5 - 5-24 вольт, HTL; PG5 - 5-30 вольт, HTL;
Линійність XXX4 L05 = +/- 0.05% f.s.
L01 = +/- 0.01% f.s.
З'эднувач XXX5 GDA = штекер M16 - DIN 8-контактний
G2A = штекерний роз'єм M16 - 5-контактний DIN
G3R = кабель ПВХ - 8 проводів; радіальний
G3A = кабель ПВХ - 8 проводів; осьовий
Дополнительные опции XX6 AC = повне анодування
BT = низька температура (до -30 ° C)
EM = кабельний зажим
EN = вимірювальний кабель з поліамідним покриттям
M4 = кріплення кабелю M4
RAC = очищувач пилу для вимірювального кабелю
TEV = отвір для відводу води

Приклад заказу: CD50-1250-05-PG5-L05-GDA-OP-AC-EM

Модель CD50, інкрементальний тросовий енкодер, вимірювана довжина 1250 мм, 5импульсов на метр, живлення від 5 до 30 вольт, вихідний сигнал - Push-Pull, лінійність +/- 0,05%, штекер M16 - DIN 8-контактний, повне анодування, кабельний зажим.

Основні атрибути
ВиробникAK Technology
Країна виробникФранція
Користувальницькі характеристики
Тип датчикаінкрементальний магнітний
  • Ціна: Ціну уточнюйте
  • Спосіб упаковки: картонная коробка. В комплект поставки входят: паспорт изделия, инструкция.
