L18, 620мм, 11μApp фотоелектричний перетворювач інкрементальний

LS403C

28 985 ₴

  • Під замовлення
  • Код: L18-A-0620-K-05-S-03/W
clockВідправка з 15 вересня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
L18, 620мм, 11μApp  фотоелектричний перетворювач інкрементальний
Під замовленняL18, 620мм, 11μApp фотоелектричний перетворювач інкрементальний
28 985 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

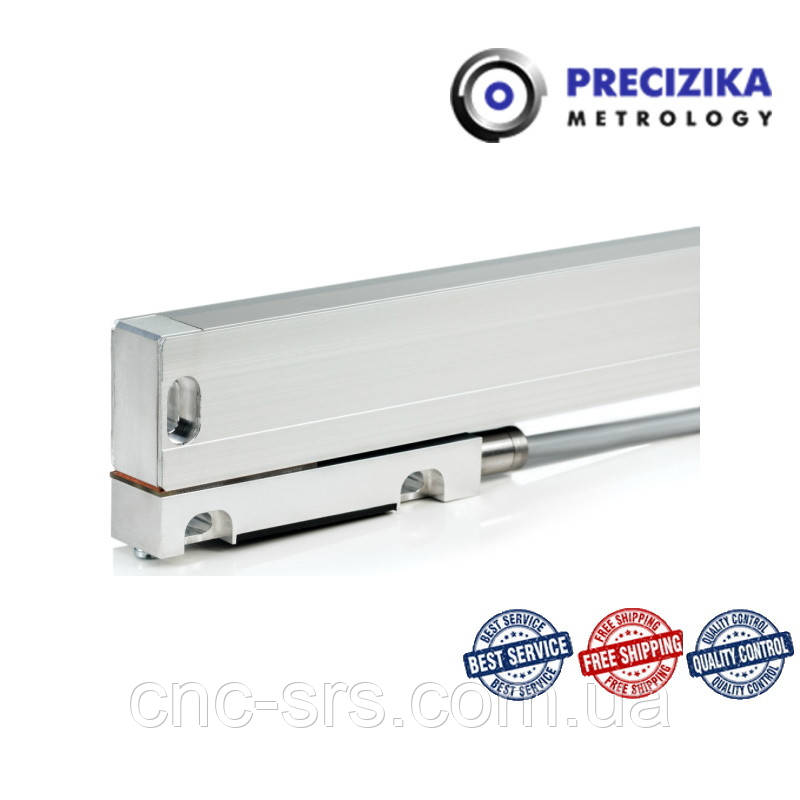

L18-A-0620-M-05-S-03/W інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу виробництва компанії Precizika Metrology (Литва), вихідний сигнал сінусоіда 11μApp, довжина вимірювання 620 мм., розміщення референтних (нульових) міток - дистанційно кодовані, похибка ±5 мкм,  головка з кабельним виходом, довжина кабелю 3 метри (без металорукава), без роз'єму.

Перетворювач L18-A замінює собою наступні перетворювачі:

Heidenhain - моделі LS403, LS403C та ін.,

Прецизійні перетворювачі лінійних переміщень закритого типу серії L18 призначені для перетворення лінійних переміщень робочих органів верстатів в електричні сигнали, які містять інформацію про величині і напрямку цих переміщень.
Перетворювач складається з профілю з закріпленої у ньому растрової скляній шкалою і голівки, що зчитує, що переміщається по шкалі на підшипниках кочення. Перетворювач забезпечений подвійними захисними губками, які оберігають його від попадання охолоджуючої рідини, стружки і пилу. Для забезпечення підвищеного захисту від пилу в перетворювач може подаватися фільтрований стиснене повітря. Оптоэлектронное пристрій голівки, що зчитує виробляє зинусоидальные або прямокутні (стандарт RS 422) вихідні сигнали. Особливістю перетворювача є те, що він має корпус, що забезпечує підвищену стійкість до вібрацій, в якому закріплена растрова лінійка і встановлені дві пари захисних губок, що дозволяє збільшити ступінь захисту. Кріплення перетворювача на об'єкті здійснюється через два бічних корпусу з вбудованими пристроями для підвищення термостабільності і з допомогою додаткових кронштейнів для вимірюваних довжин понад 600 мм.
У перетворювачі передбачена можливість вибору нульової мітки магнітним селектором, який може переміщатися в подовжньому пазу на зовнішній поверхні перетворювача.

Перетворювачі серії L18 мають три модифікації по вихідних сигналів:

  • L18-А синусоїдальні сигнали величиною близько 11 мкА;
  • L18-А синусоїдальні сигнали величиною близько 1;
  • L18-F формовані прямокутні сигнали типу TTL або HTL (стандарт RS 422), з вбудованим интерполятором для множення х1, х2, х5, х10, x25, x50 по частоті

Габаритне креслення:

Код для замовлення: L18–XXX1–XXXX2–X3– XX5 – XX6 – X7 – XX8/X9

Виконання за типом сигналів і дискретності ХХХ1 A ― синусоїда 11 мкА, AV ― синусоїда 1Vрр, F01 – TTL 0.1 мкм., F02 – TTL 0.2 мкм., F05 ― TTL 0.5 мкм., F10 – TTL 1.0 мкм., F25 – TTL 2.5 мкм., F50 ― TTL 5.0 мкм
Довжина перетворюваного переміщення Lизм., мм XXXX2

0170 – 70 мм., 0520 – 520 мм., … 3240 – 3240 мм.

Положение референтной метки   X3

N ― референтная метка отсутствует, S - стандарт, M ― через каждые 50 мм., K ― дистанционно-кодированная, Ln/XXX ― номер референтной метки (с шагом 50 мм.) и расстояние от начала отсчета, О - выбор референтной метки с помощью магнита (стандарт 1 магнит Lизм./2)

Погрешность XX4 10 –  ±10 мкм., 05 ― ±5 мкм., 03 ― ±3 мкм
Исполнение измерительной головки  X5 S ― выход кабеля, С ― разъем
Длина кабеля                 XX6 01 – 1 м., 02 – 2 м., 03 – 3 м., ...... СР01 - 1 м. в металлорукаве, СР02 - 2 м. в металлорукаве, СР03 -3 м. в металлорукаве, …
Кабельное окончание (тип разъема) X7

W ― без разъема, C9 – круглый, 9 конт.,  D9 ― плоский, 9-ти контактный (совместимый с РС),  С12 - 12-контактный круглый разъем, D15 ― плоский, 15-ти контактный

  * по спецзаказу кабель преобразователя может быть поставлен с металлическим рукавом в пластиковой оплетке диаметром  10 мм.

Пример заказа:L18-F10-0520-M-05-S-03/W

L18 инкрементальный фотоэлектрический преобразователь линейных перемещений закрытого типа, выходной сигнал TTL, дискретность 1 мкм., длина измерения 520 мм., размещение референтных (нулевых) меток - через каждые 50 мм, погрешность ±5 мкм, считывающая головка с кабельным выходом, длина кабеля 3 метра (без металлорукава), без разъема.

Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип датчикаФотоелектричний (оптичний) інкрементальний корпусних (закритий) перетворювач лінійних переміщень.
Харчування+ 5 В ± 5 % / < 90 мА, + 5 В ± 5 % / 120 мА
Напрямок проходження сигналівI1 випереджає I2
Нульові позначки, стандарт для ML ≤ 1020 ммдві з 35 мм від кінців ML
Інформаційні сигнали L18-AVквазисинусоидальные А і В при навантаженні 120 Ом: А = 0,6 - 1,2 В, В = 0,6 - 1,2
Похибка на довжині 1 метр в будь-якому інтервалі ML± 10; ±5; ±3
Максимальна довжина L18-A5 метрів
Джерело світласвітлодіод
Максимальна частота сигналів L18-F50кГц х К, де К - коефіцієнт інтерполяції 1,2,5,10; 1000 кГц при коефіцієнті інтерполяції 25, 50
Максимальна частота сигналів L18-A50 кГц
Сигнал початку відліку L18-Aквазитреугольный I0 при навантаженні 1 кОм: I0 = 2 - 8 мкА, корисна частина
Сигнал початку відліку L18-Fпрямокутний U0 і інверсний йому Ū0 з рівнями при струмі навантаження 20 мА: логічний "0" ≤ 0,5 В, логічна "1" ≥ 2.4
Стандартна довжина кабелю3 метра, без роз'єму
Зусилля переміщення головки< N 3
Ступінь захистуIP53
Нульові позначки, стандарт для ML> 1 140 ммдві по 45 мм від кінців ML
Максимальна частота сигналів L18-AV50 кГц
Максимальна довжина L18-F25 метрів
Інформаційні сигнали L18-Aквазисинусоидальные I1 і I2 при навантаженні 1 кОм: I1 = 7 - 16 мкА, I2 = 7 - 16 мкА
Інформаційні сигнали L18-Fпрямокутні U1, U2 і інверсні їм Ū1,Ū2 з рівнями при струмі навантаження 20 мА: логічний "0" ≤ 0,5 В, логічна "1" ≥ 2.4
Вимірювана довжина70; 120; 170; 220; 270; 320; 370; 420; 520; 620; 720; 820; 920; 1020; 1140; 1240
Максимальна довжина L18-AV25 метрів
Крок поділки шкали20.4 мкм.
Робоча температуравід 0°C до +50°C
Нульові позначки, за спецзамовленнямодна в будь-якому місці, або 2 і більше з інтервалом 50 мм, або дистанційно-кодоване розташування
Сигнал початку відліку L18-AVодин квазитреугольный +R і додатковий -R при навантаженні 120 Ом: R=0.2 -0.8 В (корисна частина)
Вага0,4 кг + 0,8 кг./метр
  • Ціна: 28 985 ₴
  • Спосіб упаковки: картонная коробка. В комплект поставки входят: - инструкция
