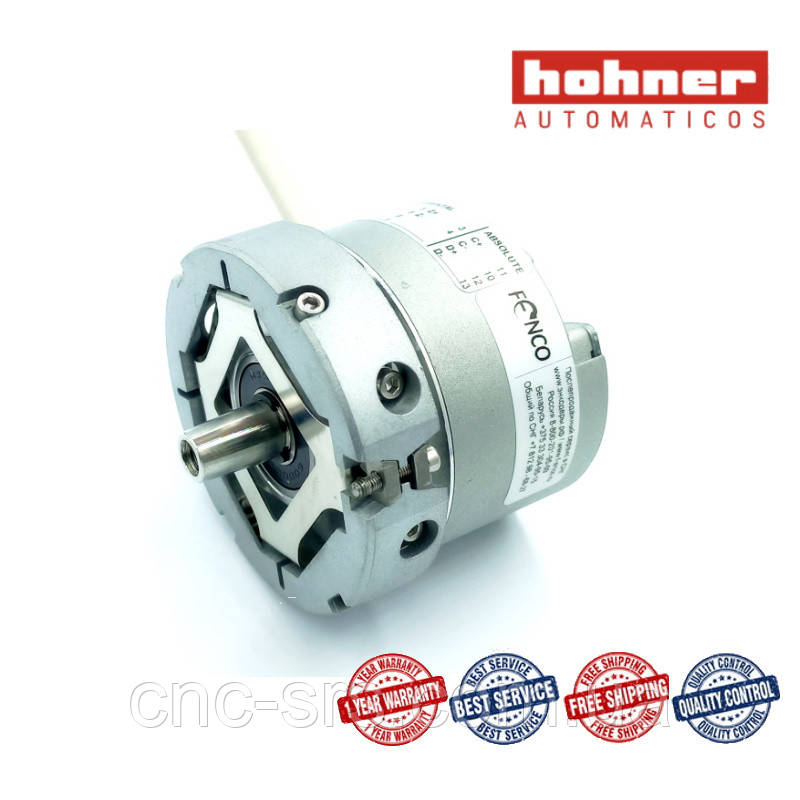

SMRS64S-12206012-2048.KE (конусний вал) одноборотний абсолютний інкрементальний SIN/COS енкодер

ERN 1387

Ціну уточнюйте

  • Немає в наявності
  • Код: SMRS64S-2048-KE
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
SMRS64S-12206012-2048.KE (конусний вал) одноборотний абсолютний інкрементальний SIN/COS енкодер
Немає в наявностіSMRS64S-12206012-2048.KE (конусний вал) одноборотний абсолютний інкрементальний SIN/COS енкодер
Ціну уточнюйте
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікації
Інформація для замовлення

SMRS64S-12206012-2048.KE синусно-косінусний інкрементальний енкодер (він же перетворювач переміщень) з конусним валом виробництва компанії Hohner Automaticos (Іспанія). Має cтупінь захисту IP54, напруга живлення , виконання 90.11001 - розтискна муфта-фланець (як у енкодерів Heidenhain), вихід кабелю тангенциально, довжина кабелю 300 мм., роз'єм D-Sub 15pin., додатково укомплектований гвинтом M5x55 (95.0004099). Відмінною особливістю є тип сигналу: одна синусоїда на оборот + додатковий інкрементальний синусний сигнал 1Vpp.

Виконання з розтискним фланцем і конусним валом є широко поширеними в серводвигунів і безредукторних лебідках, датчики активно використовуються в моторах Siemens і в ліфтах. Конструктивне виконання можливо з кабельним виводом радіально.

Перетворювач SMRS64S-12206012-2048.KE з розтискним фланцем замінює такі перетворювачі:

Heidenhain - моделі ERN 1387

Енкодери серії SMRS64S можуть використовуватися з перетворювачами частоти ABB, DANFOSS, NIDEC, KEB, ZIEHL ABBEG і ін.

Особливостями енкодерів серії SMRS64S є:

  • фотоелектричний принцип дії;
  • діаметр корпусу 58 мм.
  • конусний вал 1:10 (9,25 мм)
  • абсолютний, 1 sin / cos на 360 ° і інкрементальний 2048 SIN/COS
  • живлення 5 Вольт
  • клас захисту IP54 відповідно до DIN EN60529
  • діапазон робочих температур від -20ºС до + 80ºС
  • максимальна механічна швидкість 6000 об / хв

Габаритне креслення (виконання 90.1101 - розтискна муфта):

Габаритне креслення (виконання 90.1027 - пружний елемент):

Код для замовлення : SMRS64S-Х1Х2XX3XX4X5X6-ХХХХ7.XX8

Модель     SMRS64S
Вал Х1  1 - конічний вал 1:10
Фланець Х2  1 - гнучкий фланець (пружний елемент) 90.1027,                2 - розтискна муфта-фланець 90.11001
З'єднувач XX3  10 - вихід кабелю (тангенциальний) без роз'ему
 20 - вихід кабелю  + роз'ем D-Sub 15pin
Интерфейс XX4  60 - абсолютний,1 sin/cos на 360° та інкрементальний 2048 SIN/COS
Ступінь захисту від зовнішнього середовища  Х5  1 - IP54
Напруга живлення  Х6  2 - 5 VDC ±10%
Роздільна здатність додаткового сигналу ХХХХ7  2048 імп/об
Спеціальне виконання XX8  KD. кабель Halogen-free
 KE. гвинт M5x55  95.0004099

Приклад замовлення: SMRS64S-12106012-2048.КЕ
Модель SMRS64S, конічний вал 1:10,  розтискна муфта-фланець, вихід выход кабелю + роз'ем D-Sub 15pin, абсолютний,1 sin/cos на 360° та інкрементальний 2048 SIN/COS, ступінь захисту IP54, живлення 5 Вольт, гвинт кріплення  M5x55

Основні атрибути
ВиробникHohner
Країна виробникІспанія
Користувальницькі характеристики
Тип датчикаінкрементальний кутовий
Стандартна довжина кабелю, м2 метра, без роз'єму
Максимальна радіальна навантаження на вал, Н80
Максимальна вага без кабелю, кг0.4
Максимальна осьова навантаження на вал, Н40
Джерело світлаСвітлодіод
Робоча температура, °Cвід -20ºС до +80 С
Момент рушання при 20°C. Нм≤ 0.025
Кількість вихідних імпульсів на оберт2048
