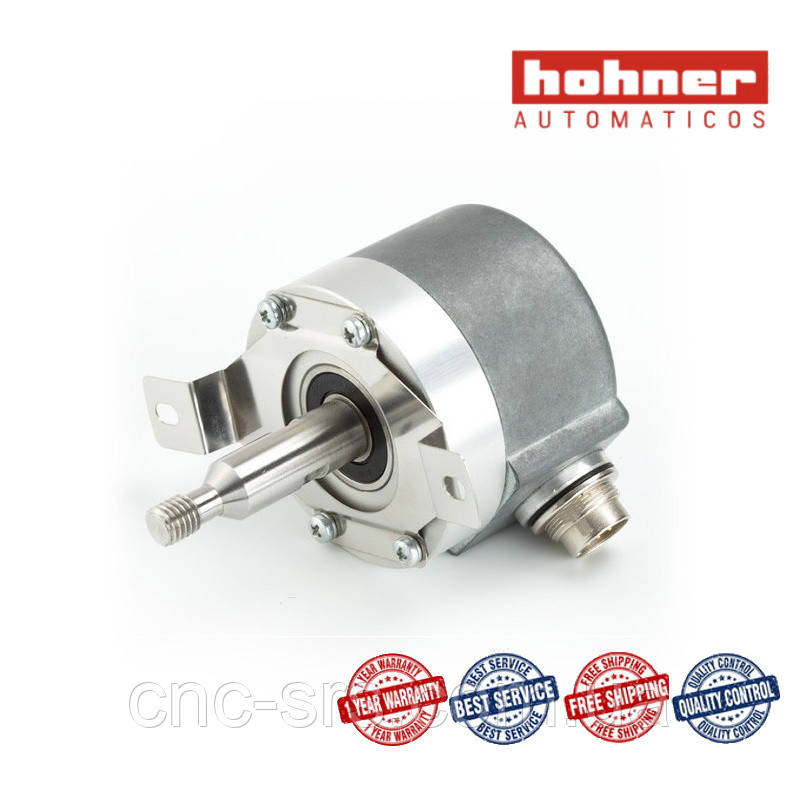

66-14121-1024.UC00 (вал з різьбою) інкрементальний енкодер
Ціну уточнюйте
- Немає в наявності
- Код: 66-14121-1024-UC00
- +380 (50) 909-93-25Дмитро Валерійович
- +380 (50) 909-93-25Дмитро Валерійович
66-14121-1024.UC00 інкрементальний енкодер (він же перетворювач переміщення) виробництва компанії Hohner Automaticos (Іспанія). Енкодер має цільний вал з різьбою М8. Кількість імпульсів на оборот 1024, вихідний сигнал NPN Open collector. Має ступінь захисту IP64 та напругу живлення 11-30В, конструктивне виконання 90.9513 - роз'єм на корпусі радіально, тип роз'єму M16, додатково укомплектований демпфіруючим (пружним) елементом (90.1045).
Виконання з різьбовим валом є широко розповсюдженим у серводвигунах та безредукторних лебедках, Подібнні перетворювачі активно використовуються в моторах Siemens та в ліфтах. Можливо конструктивне виконання з кабельним виводом радіально.
Енкодер 66-14121-1024.UC00 змінює собою наступні перетворювачі:
Siemens - модель 1XP8001-1
Енкодери Hohner 66-14121-1024.UC00 мають такі геометричні та приєднувальні розміри, електричні параметри та розподільний пристрій як і Siemens 1XP8001-1
Особливості енкодерів серії 66:
- фотоелектричний принцип дії
- діаметр корпусу 58 мм.
- роздільна здатність до 10 000 імп/об
- різьбовий вал М8
- живлення 5 В/ 11-30 В
- клас захисту IP64 згідно DIN EN60529
- діапазон робочих температур від -40ºС до + 80ºС
- максимальна механічна швидкість 6000 об/хв
- максимальна робоча швидкість (вихідна частота) 100, 200 або 300 кГц
Габаритне креслення (пружний елемнт 90.1045):
Код для замовлення: 66-Х1Х2X3X4-ХХХХ5.XXXX6
| Модель | 66 | |
| Вал | Х1 | 1 - вал с різьбою М8 |
| Фланець | Х2 | 1 - гнучкий фланець (пружний елемент) 90.1027, 2 - антиротаційна система 90.1041, 3 - гнучкий фланець (пружний елемент) 90.1045 |
| Вихідний сигнал | X3 | 1 - AA+BB+00 2 - AA+BB |
| З'єднувач | X4 | 1 - вихід кабелю радіально 2 - роз'єм на корпусі радіально (90.9513) |
| Напруга живлення/Тип вихідного сигналу | Х5 | 0 - 11...30 В/ NPN Open collector 1 - 11...30 В / Line driver differential Push-Pull 2 - 5 В / RS422 сумісний з TTL 6 - 11...30 В / RS422 сумісний з TTL |
| Разподільна здатність | ХХХХ7 | до 10000 имп/оберт |
| Спеціальне виконання | XXXX6 | UT00 -40C UC00 |
Приклад замовлення: 66-14121-1024.UC00
Модель 66 , вал с резьбою М8, гнучкий фланець (пружний елемент) 90.1045, прямі та інверсні сигнали з референтною позначкою, роз'єм на корпусі радіально, тип роз'єм M16, питание 5В, вихідний сигнал RS422 сумісний з TTL, 1054 импульса на оберт
| Основні атрибути | |
|---|---|
| Виробник | Hohner |
| Країна виробник | Іспанія |
| Користувальницькі характеристики | |
| Тип датчика | інкрементальний кутовий |
| Стандартна довжина кабелю, м | 2 метра, без роз'єму |
| Максимальна радіальна навантаження на вал, Н | 60 |
| Максимальна вага без кабелю, кг | 0.5 |
| Максимальна осьова навантаження на вал, Н | 40 |
| Джерело світла | Світлодіод |
| Робоча температура, °C | від -20ºС до +80 С |
| Момент рушання при 20°C. Нм | ≤ 0.025 |
| Кількість вихідних імпульсів на оберт | 1024 |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: картонная коробка. В комплект поставки входят: паспорт изделия, инструкция.
