TATR-7 380/170/18 автотрансформатор трифазний
Ціну уточнюйте
- Немає в наявності
- Код: TATR-7-380-170-18
- +380 (68) 786-49-46
- +380 (68) 786-49-46

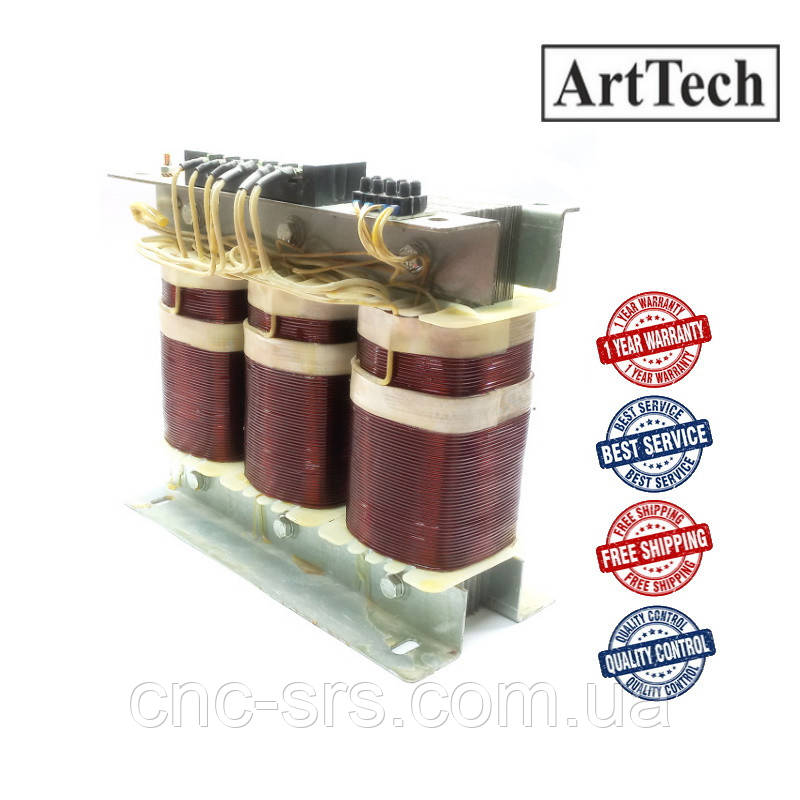

TATR-7 380/170/18 ― автотрансформатор трифазний виробництва компанії Артех ООД.
Автотрансформатори серії TATR понижуючі, трифазні, мають гальванічно пов'язані силові обмотки RST і R1S1T1. Обмотка для оперативного живлення ABC гальванічно не пов'язана зі силовими обмотками. Автотрансформатори призначені для живлення тиристорних перетворювачів у складі приводів подач верстатів з ЧПК.
Дані автотрансформатори можуть бути використані в комплектних системах приводу руху подач спільно з перетворювачами ELL 12010, ELL 12030, ELL 12080, Artech SDC1V-25, Artech SDC1-47
Особливостями TATR-7 380/170/18 є:
- номінальна потужність: 7 кВА
- відкрита конструкція
- можливість горизонтального монтажу
- температурний клас ізоляції F (155 °C)
- виконання – сухе з природним охолодженням
- ступінь захисту IP00
Габаритне креслення::
| Тип автотрансформатора | Габаритні розміри, мм | Приєднувальні розміри, мм | |||
| A | B | C | F | G | |
| TATR-7 380/170/18 | 300 | 190 | 340 | 266 | 176 |
Код для замовлення: TATR-ХХ1-ХХХ2-XX3-XX4
| модель | TATR | |
| номінальна потужність | ХХ1 | 5 - 5 кВа, 7 - 7 кВа, 9 - 9 кВа, 12 - 12 кВа |
| напруга живлення | ХХХ2 | 380 - 380В |
| вторинне напруга | ХХХ3 | 120 - 120В, 170 - 170В, 200 - 200В |
| оперативне напруга | ХХ4 | 18 - 18В, 32 - 32В |
Приклад замовлення: TATR-7 380/170/18
TATR-7 380/170/18 - автотрансформатор трифазний номінальна потужність 7кВа, напруга живлення 380В, вторинне вихідна напруга 170В та 18В.
| Основні | |
|---|---|
| Виробник | Артех |
| Країна виробник | Болгарія |
| Кількість фаз | 3 |
| Потужність навантаження | 7 кВА |
| Напруга | 380 В |
| Частота струму | 50 Гц |
| Маса | 55 кг |
| Гарантійний термін | 12 міс |
| Тип трансформатора | Понижуючий |
| Спосіб охолодження обмоток | Сухий |
| Додаткові характеристики | |
| Клемна колодка | Так |
| Система охолодження | Повітряна |
| Ручка для перенесення | Ні |
| Наявність вольтметра | Ні |
| Заземлення | Так |
| Габаритні розміри | |
| Довжина | 300 мм |
| Висота | 266 мм |
| Ширина | 190 мм |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: картонная коробка.
