АТР-10 3х400/160/32 - автотрансформатор трифазний
Ціну уточнюйте
- Під замовлення
- Код: АТР-10-3-400/160/32
Відправка з 28 липня 2024- +380 (95) 811-30-72МТС
- +380 (56) 767-39-45
Замовлення тільки за телефоном
- +380 (95) 811-30-72МТС
- +380 (56) 767-39-45

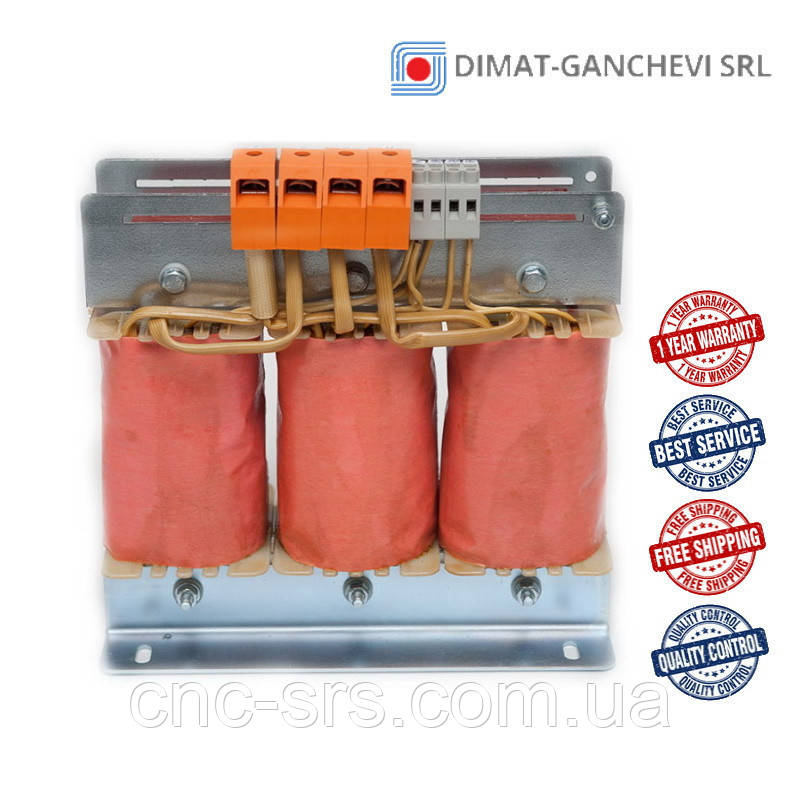

АТР-10 3х400/160/32 - автотрансформатор трифазний виробництва компанії Діматі-Ганчева ООД.
Автотрансформатори АТР понижуючі і призначені дляживлення тиристорних перетворювачів (сервоприводів) ELL 12010, ELL 12030, ELL 12080, ELL 14XXX, SDC1V-25, SDC1-47
Автотрансформатор серії АТР трифазні, мають гальванічно пов'язані силові обмотки ABC і XYZ. Обмотка для оперативного харчування x1y1z1n1 гальванически не пов'язана зі силовими обмотками.
Дані автотрансформатори можуть бути використані в комплектних системах приводу руху подач спільно з перетворювачами ELL або Artech
Особливостями АТР-10 3х400 / 160/32 є:
- номінальна потужність 10 кВА
- відкрита конструкція
- можливість горизонтального монтажу
- температурний клас ізоляції F (155 ° C)
- виконання - сухе з природним охолодженням
- ступінь захисту IP00
Габаритне креслення:
| Тип автотрансформатора | Габаритні розміри, мм | Приєднувальні розміри, мм | |||
| A | B | C | D | E | |
| АТР-10 3х400/160/32 | 300 | 300 |
140 |
260 | 105 |
Електрична схема трансформатора серии АТР:
Код для заказа: АТР-XХ1-Х2-XХX3-XX4-XX5
| модель | АТР | |
| номінальна потужність | ХХ1 | 3 - 3 кВа, 5 - 5 кВа, 7 - 7 кВа |
| кількість фаз | Х2 | 3 - три фазы |
| напруга живлення | ХХХ3 | 400 - 400В |
| вторинна напруга | XХХ4 | 115 - 115В,120 - 120В, 240 - 240В |
| оперативна напруга | ХХ5 | 32 - 32В |
Приклад замовлення: АТР-10 3х400/160/32
АТР-10 3х400/160/32 - автотрансформатор трифазний, номінальна потужність 10кВА, напруга живлення 400В, вторинна вихідна напруга 160В і 32В.
| Основні | |
|---|---|
| Країна виробник | Болгарія |
| Кількість фаз | 3 |
| Напруга | 400 В |
| Потужність навантаження | 10 кВА |
| Режими роботи | Тривалий |
| Маса | 34 кг |
| Гарантійний термін | 12 міс |
| Тип трансформатора | Понижуючий |
| Спосіб охолодження обмоток | Сухий |
| Додаткові характеристики | |
| Наявність вольтметра | Ні |
| Ручка для перенесення | Ні |
| Заземлення | Так |
| Система охолодження | Повітряна |
| Клемна колодка | Так |
| Габаритні розміри | |
| Висота | 300 мм |
| Довжина | 300 мм |
| Ширина | 140 мм |
| Користувальницькі характеристики | |
| Виробник | Димат-Ганчеви ООД |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: картонная коробка.
