A90H 18000 імп. 5В ∫1Vpp інкрементний енкодер

RON285

84 271 ₴

  • Під замовлення
  • Код: A90H-AV-18000-S-22-H-S-AR
clockВідправка з 15 вересня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
A90H 18000 імп. 5В ∫1Vpp інкрементний енкодер
Під замовленняA90H 18000 імп. 5В ∫1Vpp інкрементний енкодер
84 271 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

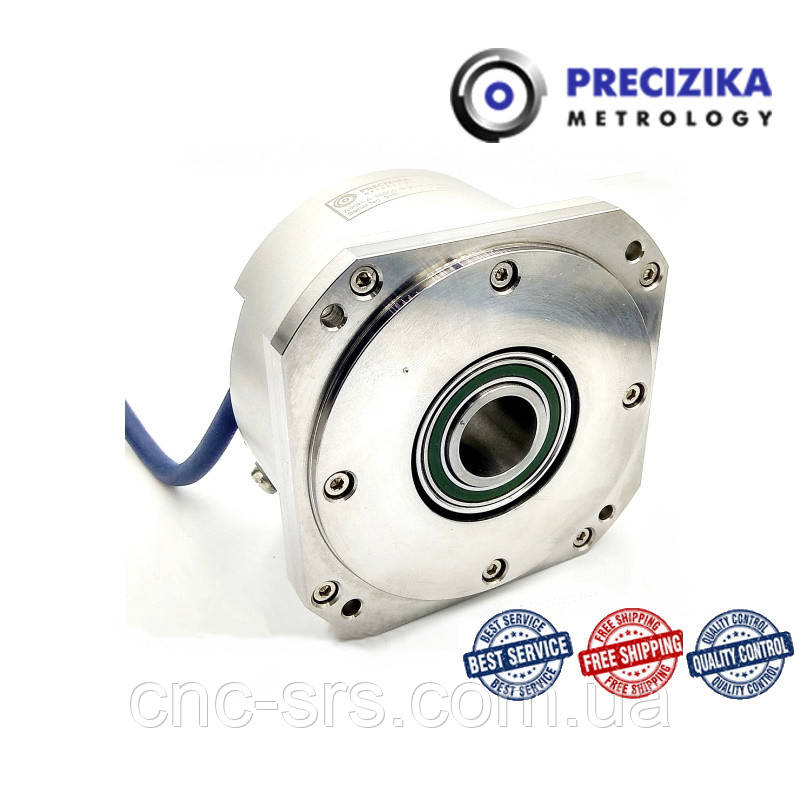

A90H-AV-18000-S-22-H-S-AR03/C12 інкрементальний перетворювач кута повороту (інкрементальний енкодер) загальнопромислового призначення, виробник Precizika Metrology (Литва), наскрізний порожнистий вал, форма вихідного сигналу - синусоїда 1 Vpp, число періодів вихідного сигналу за 1 оберт вала 18 000, напруга живлення , 1 рефрерентна мітка на оберт, діаметр порожнього вала 22 мм., вихід кабелю радіально, металорукав, довжина кабелю 3 метри, роз'єм С12 (круглий, 12 піновий).

Додаткове кутові фотоелектричні перетворювачі (датчики кута, кутові енкодери) призначені для визначення величини кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.

Перетворювач A90H-AV-18000-S-22-H-S-AR03/C12з вбудованою муфтою є аналогом перетворювачів ( відмінності - діаметр валу 22 мм.):

Heidenhain - модель RON 285

Fagor - модель H2P-18000



Точність контролю кута повороту, точність (частки градуса), висока надійність, стійкість до механічних навантажень і впливів навколишнього середовища дозволяє успішно використовувати ці енкодери в різних напрямках промисловості, а саме: в системах промислового та технологічного керування,в металорізальному та деревообробному обладнанні, гірничо-видобувній техніці, промислових роботах, в вантажопідйомній та складській техніці, у ліфтах, в обладнанні для обробки пластмас, в машинах для лиття під тиском, в обладнанні для текстильних, взуттєвих, шкіряних та харчових виробництв, в пакувальних машинах, в машинах для виготовлення паперу, друкарських машинах, а також у приладо - і верстатобудуванні, при проектуванні та розробці різного контрольно-випробувального устаткування, автоматичних транспортних системах, в різних очисних установках та мийних машинах, в електродвигунах і генераторах, в автоматичних воротах і дверях, в альтернативні джерела енергії (вітрогенератори і системах управління сонячними панелями).

Відмітні особливості A90H:

  • фотоелектричний принцип дії;
  • корпус діаметром 90 мм;
  • точність до ± 5 дуг. сек.
  • наскрізний порожнистий вал
  • число імпульсів за один оберт вала від 18000 до 1800000
  • рівень вихідних сигналів/напруга живлення: TTL /+5V; 11μApp / +5V; 1Vpp/ +5V;
  • реф. мітка: 1 на оборот валу/ дистанційне кодування 36 на оборот валу.;
  • захист (IEC 529) IP64;

Габаритне креслення :

Код для замовлення : A90H–X1–XXXXXX2–XX3–X4–X5-X6–XX7/X8

Вихідні сигнали Х1 А – синусоїдальні струмові сигнали величиною близько 11 мкА, AV - синусоїдальні сигнали напруги близько 1 Ст., F - формовані прямокутні сигнали (TTL або HTL)
Число періодів вихідного сигналу на оборот валу ХХХХХХ2

18000...1800000

Референтна мітка ХХ3

S – одна за оборот валу,До – дистанційно кодовані, 36 на оборот валу.

Діаметр порожнього наскрізного валу Х4

20 ― 20 мм. 22 ― 22 мм.

Тип монтажу X5 P ― затискний,H ― гвинтовий
Кабель або роз'єм на виході Х6 S – версія S (кабель на виході), C – версія З (роз'єм на виході)
Довжина кабелю Х7

AR01 – вихід кабелю радіально, довжина 1м, AR02 – вихід кабелю радіально, 2м ,AR03 – вихід кабелю радіально,3м

Тип роз'єму ХХ8

W – без роз'єму, D9 – плоский, 9 конт., C9 – круглий, 9 конт., С12 – круглий, 12 конт, D15 – плоский, 15 конт., ONC – круглий, 10 конт., RS 10 – круглий, 10 конт., B12 – круглий, 12 конт.

Приклад замовлення:

A90H-А-18000-S-20-М-S-AR01/W
A90H вихідний сигнал А число періодів вихідного сигналу 18000, опорний сигнал ― один оборот валу, діаметр наскрізного валу - 20 мм, тип монтажу - гвинтовий, версія S (кабель на виході), довжина кабеля 1м, без роз'єму.





Основні атрибути
Країна виробникЛитва
ВиробникPrecizika Metrology
Користувальницькі характеристики
Тип датчикафотоелектричний інкрементний кутових переміщень
Максимальна вага без кабелю, кг4.1
Максимальне радіальне зміщення вала, Н0.02
Напруга живлення A170H-AV ∫ 1 В+ 5 В ± 5 % < 120 мА
Ступінь захистуIP64
  • Ціна: 84 271 ₴
  • Спосіб упаковки: картонная упаковка.
