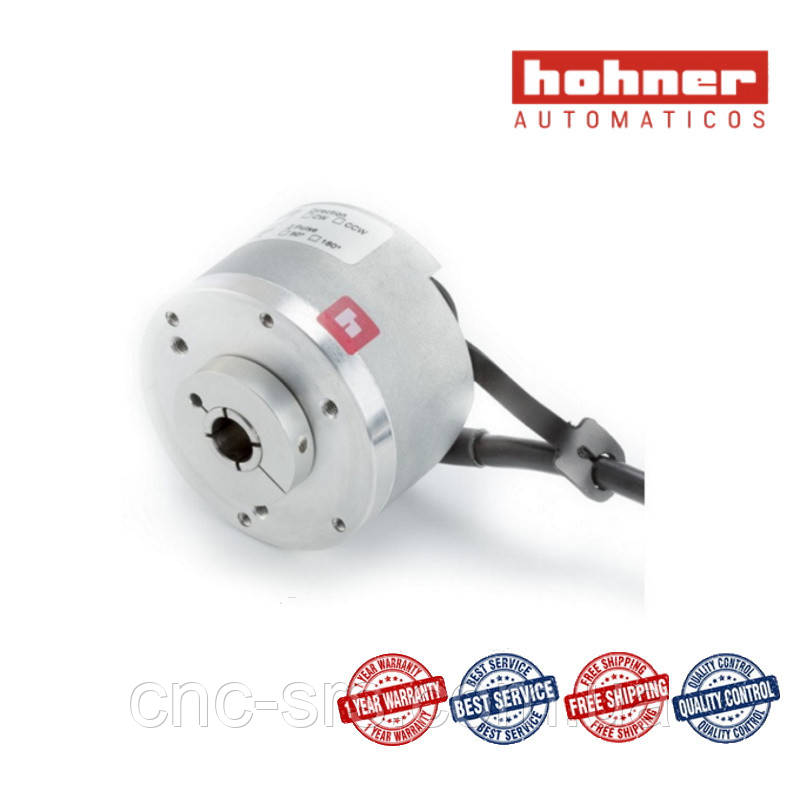

PR90H-2XC1C-C. IA01 (наскрізний полий вал ø10мм.) програмований інкрементальний енкодер

RROGRAMM

Ціну уточнюйте

  • Немає в наявності
  • Код: PR90H-2XC1C-C.IA01
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
PR90H-2XC1C-C. IA01 (наскрізний полий вал ø10мм.) програмований інкрементальний енкодер
Немає в наявностіPR90H-2XC1C-C. IA01 (наскрізний полий вал ø10мм.) програмований інкрементальний енкодер
Ціну уточнюйте
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікації
Інформація для замовлення

PR90H програмований оптичний інкрементний перетворювач кутових переміщень (інкрементний енкодер), фронтальне кріплення, наскрізний полий вал діаметром 10 мм., положення та ширина референтної мітки, напрямок обертання вибираються програмно, гелікоїдальний вихід кабелю, довжина кабелю 2 метри, без роз'єму, напруга живлення і вихідний сигнал вибираються програмно, кількість імпульсів - вибираються програмно.

Датчик має алюмінієвий корпус діаметром 58 мм. і наскрізний порожнистий вал діаметром 15 мм При використанні спеціальних перехідних втулок внутрішній прохідний діаметр може бути зменшено до 10 мм і менше. Застосування високоякісних комплектуючих дозволяє витримувати значні навантаження на вал енкодера - до 40 Н у поздовжньому і 80 Н в радіальному напрямку і працювати в температурному діапазоні від -20ºС до +80 С.  Доступний універсальний розширений діапазон напруги живлення від 5 до 30 В, можливий вибір вихідного сигналу TTL або HTL.

Максимально просте програмування параметрів датчика за допомогою USB кабелю і спеціального ПЗ дозволяє задати кількість імпульсів, напругу живлення, форму вихідного сигналу, положення і ширину референтної мітки. Роздільна здатність датчика може бути запрограмована нами або самим користувачем в діапазоні від 1 до 65 536 імпульсів на оберт.

Відмітні особливості PR90Н:

  • фотоелектричний принцип дії;
  • діаметр 58 мм
  • порожнистий вал діаметром 10 мм.
  • можливість встановити від 1 до 65 536 імпульсів на оберт
  • живлення від 5 до 30 Вольт, автоконтроль напруги живлення
  • клас захисту IP65 відповідно до DIN EN60529
  • діапазон робочих температур від -20ºС до +85ºС
  • вихідний сигнал TTL або HTL
  • положення референтної мітки від 0º до 360º

Габаритне креслення :



Код для замовлення : PR90Н-Х1Х2СХ3С-С. ХХХ4

Модель   PR90H
Варіант виконання Х1 2 - фронтальний затискач
Діаметр вала Х2 1 - 10 мм, 2 - 12мм., 3 - 14 мм., 4 - 15 мм.
Вихідний сигнал C положення та ширина референтної мітки, напрямок обертання, програмований параметр
Вихід кабелю Х3 1 - гелікоїдальний вихід кабелю, 2 - роз'єм М12, радіально, 3 - роз'єм М23, радіально
Напруга живлення/вихідний сигнал З 5 - 30В/HTL-TTL, програмований параметр
Кількість імпульсів З 1 - 65 536 імп/об, програмований параметр
Спеціальне виконання ХХХ4 додаткове маркування при виготовленні датчиків за спецзамовленням

Приклад замовлення: PR90Н-24С1С-З
PR90H програмований оптичний інкрементний перетворювач кутових переміщень, фронтальний затиск, наскрізний порожнистий вал діаметром 15 мм, положення та ширина референтної мітки, напрямок обертання вибираються програмно, гелікоїдальний вихід кабелю, довжина кабелю 2 метри, без роз'єму, напруга живлення і вихідний сигнал вибираються програмно, кількість імпульсів - вибираються програмно.



Важливо!

Якщо Ви не плануєте програмувати параметри енкодера самостійно вкажіть в описі замовлення необхідну кількість імпульсів, напруга живлення та тип вихідного сигналу. Роз'єм (при замовленні енкодера з кабельним виходом), відповідний роз'єм (при замовленні енкодера з роз'ємом на корпусі) і пружні елементи кріплення не входять у вартість (якщо інше не зазначено в описі енкодера) і обумовлюються при замовленні або купуються додатково.



Основні атрибути
ВиробникHohner
Країна виробникІспанія
Користувальницькі характеристики
Тип датчикаінкрементальний кутовий
Стандартна довжина кабелю, м2 метра, без роз'єму
Максимальна радіальна навантаження на вал, Н80
Максимальна вага без кабелю, кг0.5
Максимальна осьова навантаження на вал, Н40
Джерело світлаСвітлодіод
Ступінь захистуIP 65
Температура зберігання, °C-30...+80
Робоча температура, °Cвід -20 º c до +85ºC
Момент рушання при 20°C. Нм≤ 0.01
Кількість вихідних імпульсів на оберт1 65536...
  • Ціна: Ціну уточнюйте
  • Спосіб упаковки: картонная коробка. В комплект поставки входят: паспорт изделия, инструкция.
