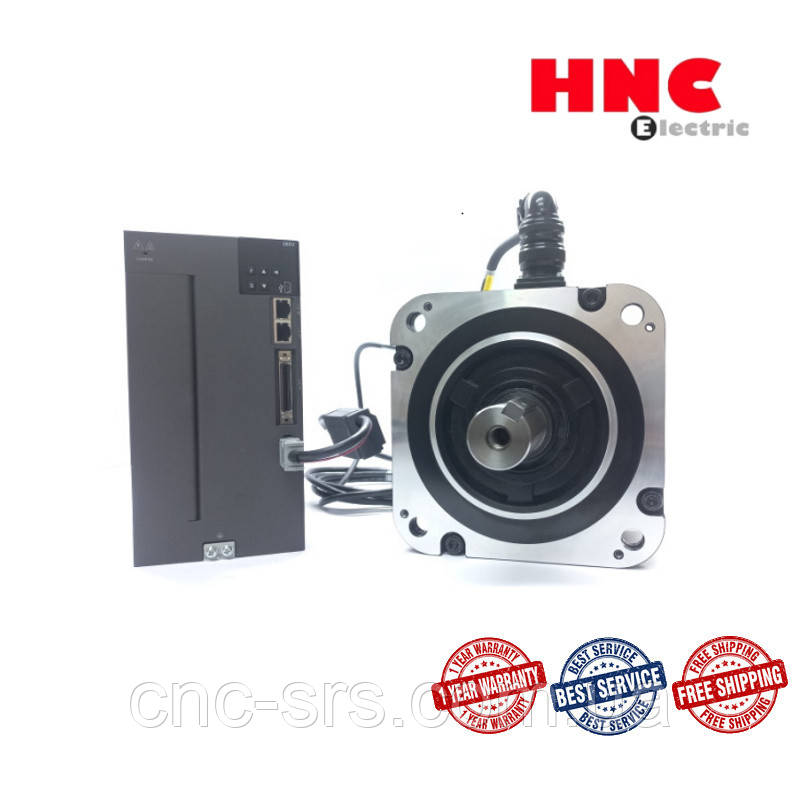

18Нм, 3,0кВт, 1500-3000об/мин, 380В комплектна сервосистема HSD7

EtherCAT

78 162 ₴

  • Під замовлення
  • Код: HSD7-ES-15D30-SF180-4-018
clockВідправка з 05 жовтня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
18Нм, 3,0кВт, 1500-3000об/мин, 380В комплектна сервосистема HSD7
Під замовлення18Нм, 3,0кВт, 1500-3000об/мин, 380В комплектна сервосистема HSD7
78 162 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

HSD7-ES-15D30-SF180-4-018M1530-A комплектний одноосьовий  синхронний сервопривід змінного струму  виробництва компанії HNC Electric (Китай), тривалий момент на валу 18 Нм , номінальна потужність 3,0 кВт, реверсивний, 1500-3000 об/хвил., абсолютний енкодер 23-біт, протокол EtherCAT, живлення - трьохфазна мережа змінного струму з лінійним напругою 380 В, 50/60 Гц, без гальма.

Електроприводи серії HSD7 являють собою комплектні одно/двох координатні реверсивні електроприводи змінного току з тривалим моментом на валу від 0,32 Нм до 48,0 Нм. Електроприводи застосовуються для швидкодіючих механізмів подачі металообробних верстатів, в тому числі з числовим програмним керуванням, для виконавчих механізмів промислових роботів, механізмів гнучких виробничих систем і для інших механізмів відстежуючих систем, які вимагають точних переміщень і регулювання швидкості та/або обертів в широкому діапазоні. HSD7 використовує вдосконалений алгоритм керування, підтримує основні протоколи MODBUS, CANOPEN, EtherCAT, MECHATROLINK, забезпечує швидке та точне керування положенням. Сервосистема оснащена інтелектуальним модулем живлення (IPM), має високу надійність, невеликі розміри, простоту установки та експлуатації, здатна забезпечити високу продуктивність практично будь-якого обладнання!!!!

Програмування електропривода відбувається через встановлення параметрів за допомогою спеціалізованого ПО iWath+

Особливостями електроприводів серії HSD7 являються:

  • діапазон потужності від 100 Вт до 7500 Вт (обертаючий момент від 0,32 до 48 Нм).
  • полоса схеми регулювання швидкості 3,1 кГц
  • функція «Без настройки» - швидкий пуск (впродовж 3 хвилин) після підключення двигуна.
  • розширена автонастройка
  • функція подавлення вібрації  (Vibration Suppression)
  • компенсація пульсацій швидкості (Speed Ripple Compensation)
  • функція компенсація тертя  (Friction Compensation)
  • гранично допустима перевантажувальна здатність до 350% від номінального моменту протягом 3 – 5 секунд
  • підтримка крутного моменту з точністю 0,1%.
  • роздільна здатність 16 777 216  імпульсів за оберт забезпечує надточне позиціонування
  • енкодер абсолютного положення 23-біт забезпечує мінімальні похибки позиціонування
  • діапазон регулювання швидкості 1:5000, номінальний крутний момент на нижньому краю діапазону регулювання не зупиняє серводвигун.
  • високий максимальний момент,
  • швидке прикорення
  • налаштування перетворювача через систему параметрів
  • система програмного та апаратного захисту, забезпечує безпечну роботу перетворювача та електродвигуна
  • майстер установки ПО iWath+
  • функція перевірки проводки
  • функція складання за параметрами системи в реальному часі

Габаритне креслення перетворювача:



Габаритне креслення електродвигуна:

Тип електродвигуна L LL LR LE LG LC LA LZ S LB T U W LK TP
SF180-4-018M1530-A 252.3 173.3 79 3.2 18 180 200 13.5 35 114.3 8 5 10 65 75.8



Код для замовлення: HSD7-Х1Х2-XX3X4XX5-SFXXX6-X7-XXX8MXX9XX10X11-XX12

 тип перетворювача    HSD7
 тип енкодера  X1  Е - абсолютний,  B - інкрементальний
 кількість осей X2  S - одноосьовий, W - двухосьовйй
 номинальний струм ХX3  3A, 6,1A, 8,5A, 10A, 12A, 15A, 18A, 24A, 35A
 напруга живлення перетворювача Х4   A  - 220В змінного струму, D - 380В змінного струму
 тип інтерфейсу ХХ5  00 - імпульсний/аналоговий розподільна здатність 12 біт, 01 -  CANopen, 05 - імпульсний/аналоговий розподільна здатність 16 біт, 10 - MECHATROLINK-II, 20 - MECHATROLINK-III , 30 - EtherCAT;
 тип електродвигуна    SF
 приєднання XXX6  40 - 40мм., 60 - 60мм., 80 - 80 мм, 110 - 110 мм., 130 - 130 мм.,  180 - 180 мм.
 напруга живлення електродвигуна X7  2 - 220В змінного струму, 4 - 380В змінного струму
 номінальний обертовий момент XXX8  003 - 0,32Нм, 006 - 0,64Нм, 013 - 1,27Нм, 024 - 2,4Нм, 032 - 3,18Нм, 042 - 4,2Нм, 054 -5,4Нм, 064 - 6,4Нм, 084 -  8,4Нм, 096 -9,6Нм, 115 - 11,5Нм, 146 - 14,6Нм, 186 -18,6Нм, 284 - 28,4Нм, 350 - 35,0Нм, 480 - 48,04Нм
 максимальні оберти електродвигуна  XX9  15 - 1500об/хв.,  20 - 2000об/хв., 30 - 3000об/хв., 50 - 5000об/хв., 60 - 6000об/хв.
 номінальні оберти електродвигуна  XX10  15 - 1500об/хв.,  20 - 2000об/хв., 30 - 3000об/хв., 50 - 5000об/хв., 60 - 6000об/хв.
 наявність гальма XX11  B - з тормозом, без позначення - без тормоза
 тип енкодера XX12  А - абсолютний

* стандартна довжина силового та сигнального кабелю - 3 метри

Приклад замовлення: HSD7-ES-15D30-SF180-4-018M1530-A
комплектний електропривід змінного струму HSD7, одноосьовий, номінальний вихідний струм 15А, живлення 380 В, 50/60 Гц, інтерфейс EtherCAT, синхронний електродвигун серії SF, приєднувальний габарит 180 мм, номінальний момент 18Нм., без гальма, абсолютний енкодер 23 біта





Основні
ВиробникHNC Electric
Країна виробникКитай
Тип серводвигунаСинхронний
Кількість фаз3
Напруга380 В
Номінальний пусковий момент18 Н*м
Тип зворотного зв'язкуАбсолютний датчик положення
Номінальна частота обертання валу1500 об/хв
Максимальна частота обертання валу3000 об/хв
Номінальний струм15 А
Максимальний струм99 А
Споживана потужність7500 Вт
Функції регулюванняКрутного моменту, Позиціонування, Частоти обертання
СтанНовий
Додаткові характеристики
Захист від перевантаженьТак
Захист від перегрівуТак
Інтерфейс для підключення зовнішніх пристроївRS422, mini USB
Основні атрибути
Гарантійний термін12
Інші функції і особливостіЗахист від заклинювання електродвигуна, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від пошкодження силового модуля, Захист від зниженої напруги, Захист від втрати фази, Захист від перевищення допустимої швидкості, Обмеження перенапруги, Обмеження по струму, Самодіагностика
Перевантажувальна здатність350%
  • Ціна: 78 162 ₴
  • Спосіб упаковки: картонна коробка. В комплект поставки входять: кабель живлення (3 метри), кабель енкодера (3 метри), паспорт виробу, інструкція.
