28Нм, 4,5кВт, 1500-3000об/мин, 380В комплектна сервосистема HSD7
87 864 ₴
- Під замовлення
- Код: HSD7-ES-21D00-SF180-4-028
- +380 (50) 909-93-25Дмитро Валерійович

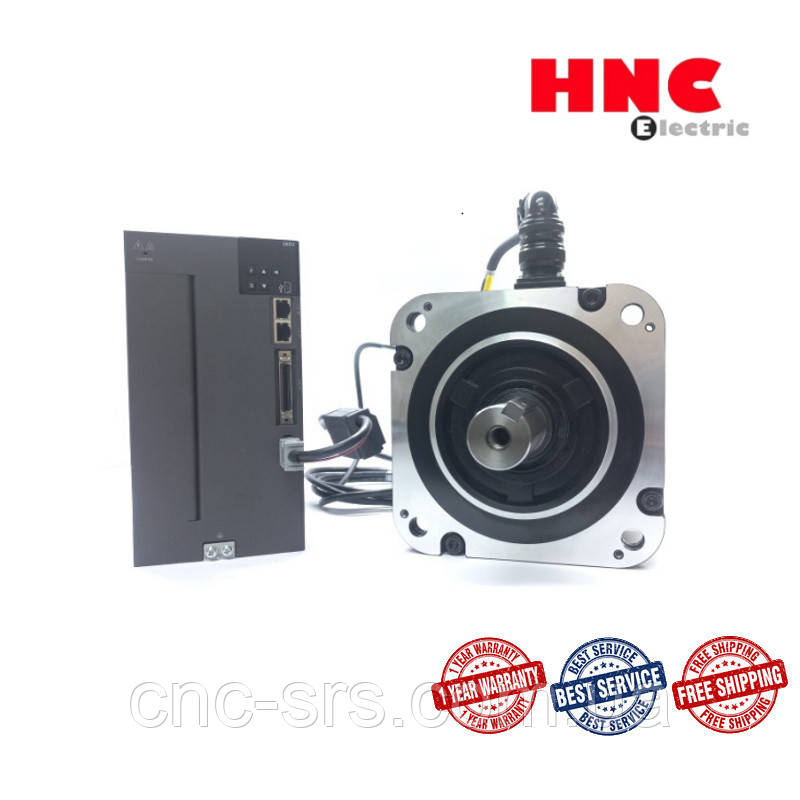

HSD7-ES-21D00-SF180-4-028M1530-A комплектний одноосьовий синхронний сервопривід змінного струму виробництва компанії HNC Electric (Китай), тривалий момент на валу 28 Нм , номінальна потужність 4,5 кВт, реверсивний, 1500-3000 об/хвил., абсолютний енкодер 23-біт, завдання імпульсне/аналоговое глибиною (12 біт), живлення - трьохфазна мережа змінного струму з лінійним напругою 380 В, 50/60 Гц, без гальма.
Електроприводи серії HSD7 являють собою комплектні одно/двох координатні реверсивні електроприводи змінного току з тривалим моментом на валу від 0,32 Нм до 48,0 Нм. Електроприводи застосовуються для швидкодіючих механізмів подачі металообробних верстатів, в тому числі з числовим програмним керуванням, для виконавчих механізмів промислових роботів, механізмів гнучких виробничих систем і для інших механізмів відстежуючих систем, які вимагають точних переміщень і регулювання швидкості та/або обертів в широкому діапазоні. HSD7 використовує вдосконалений алгоритм керування, підтримує основні протоколи MODBUS, CANOPEN, EtherCAT, MECHATROLINK, забезпечує швидке та точне керування положенням. Сервосистема оснащена інтелектуальним модулем живлення (IPM), має високу надійність, невеликі розміри, простоту установки та експлуатації, здатна забезпечити високу продуктивність практично будь-якого обладнання!!!!
Програмування електропривода відбувається через встановлення параметрів за допомогою спеціалізованого ПО iWath+
Особливостями електроприводів серії HSD7 являються:
- діапазон потужності від 100 Вт до 7500 Вт (обертаючий момент від 0,32 до 48 Нм).
- полоса схеми регулювання швидкості 3,1 кГц
- функція «Без настройки» - швидкий пуск (впродовж 3 хвилин) після підключення двигуна.
- розширена автонастройка
- функція подавлення вібрації (Vibration Suppression)
- компенсація пульсацій швидкості (Speed Ripple Compensation)
- функція компенсація тертя (Friction Compensation)
- гранично допустима перевантажувальна здатність до 350% від номінального моменту протягом 3 – 5 секунд
- підтримка крутного моменту з точністю 0,1%.
- роздільна здатність 16 777 216 імпульсів за оберт забезпечує надточне позиціонування
- енкодер абсолютного положення 23-біт забезпечує мінімальні похибки позиціонування
- діапазон регулювання швидкості 1:5000, номінальний крутний момент на нижньому краю діапазону регулювання не зупиняє серводвигун.
- високий максимальний момент,
- швидке прикорення
- налаштування перетворювача через систему параметрів
- система програмного та апаратного захисту, забезпечує безпечну роботу перетворювача та електродвигуна
- майстер установки ПО iWath+
- функція перевірки проводки
- функція складання за параметрами системи в реальному часі
Габаритне креслення перетворювача:
Габаритне креслення електродвигуна:
Тип електродвигуна | L | LL | LR | LE | LG | LC | LA | LZ | S | LB | T | U | W | LK | TP |
SF180-4-028M1530-A | 276.3 | 197.3 | 79 | 3.2 | 18 | 180 | 200 | 13.5 | 35 | 114.3 | 8 | 5 | 10 | 65 | 75.8 |
Код для замовлення: HSD7-Х1Х2-XX3X4XX5-SFXXX6-X7-XXX8MXX9XX10X11-XX12
тип перетворювача | HSD7 | |
тип енкодера | X1 | Е - абсолютний, B - інкрементальний |
кількість осей | X2 | S - одноосьовий, W - двухосьовйй |
номинальний струм | ХX3 | 3A, 6,1A, 8,5A, 10A, 12A, 15A, 18A, 24A, 35A |
напруга живлення перетворювача | Х4 | A - 220В змінного струму, D - 380В змінного струму |
тип інтерфейсу | ХХ5 | 00 - імпульсний/аналоговий розподільна здатність 12 біт, 01 - CANopen, 05 - імпульсний/аналоговий розподільна здатність 16 біт, 10 - MECHATROLINK-II, 20 - MECHATROLINK-III , 30 - EtherCAT; |
тип електродвигуна | SF | |
приєднання | XXX6 | 40 - 40мм., 60 - 60мм., 80 - 80 мм, 110 - 110 мм., 130 - 130 мм., 180 - 180 мм. |
напруга живлення електродвигуна | X7 | 2 - 220В змінного струму, 4 - 380В змінного струму |
номінальний обертовий момент | XXX8 | 003 - 0,32Нм, 006 - 0,64Нм, 013 - 1,27Нм, 024 - 2,4Нм, 032 - 3,18Нм, 042 - 4,2Нм, 054 -5,4Нм, 064 - 6,4Нм, 084 - 8,4Нм, 096 -9,6Нм, 115 - 11,5Нм, 146 - 14,6Нм, 186 -18,6Нм, 284 - 28,4Нм, 350 - 35,0Нм, 480 - 48,04Нм |
максимальні оберти електродвигуна | XX9 | 15 - 1500об/хв., 20 - 2000об/хв., 30 - 3000об/хв., 50 - 5000об/хв., 60 - 6000об/хв. |
номінальні оберти електродвигуна | XX10 | 15 - 1500об/хв., 20 - 2000об/хв., 30 - 3000об/хв., 50 - 5000об/хв., 60 - 6000об/хв. |
наявність гальма | XX11 | B - з тормозом, без позначення - без тормоза |
тип енкодера | XX12 | А - абсолютний |
* стандартна довжина силового та сигнального кабелю - 3 метри
Приклад замовлення: HSD7-ES-21D30-SF180-4-028M1530-A
комплектний електропривід змінного струму HSD7, одноосьовий, номінальний вихідний струм 18А, живлення 380 В, 50/60 Гц, інтерфейс EtherCAT, синхронний електродвигун серії SF, приєднувальний габарит 180 мм, номінальний момент 28Нм., без гальма, абсолютний енкодер 23 біта
Основні | |
---|---|
Виробник | HNC Electric |
Країна виробник | Китай |
Тип серводвигуна | Синхронний |
Кількість фаз | 3 |
Напруга | 380 В |
Номінальний пусковий момент | 28 Н*м |
Тип зворотного зв'язку | Абсолютний датчик положення |
Номінальна частота обертання валу | 1500 об/хв |
Максимальна частота обертання валу | 3000 об/хв |
Номінальний струм | 18 А |
Максимальний струм | 99 А |
Споживана потужність | 7500 Вт |
Функції регулювання | Крутного моменту, Позиціонування, Частоти обертання |
Стан | Новий |
Додаткові характеристики | |
Захист від перевантажень | Так |
Захист від перегріву | Так |
Інтерфейс для підключення зовнішніх пристроїв | RS422, mini USB |
Основні атрибути | |
Гарантійний термін | 12 |
Інші функції і особливості | Захист від заклинювання електродвигуна, Захист від відмови датчика швидкості, Захист від перегорання запобіжника в силовому ланцюзі, Захист від перевантаження по максимальному струму, Захист від перенапруги, Захист від пошкодження силового модуля, Захист від зниженої напруги, Захист від втрати фази, Захист від перевищення допустимої швидкості, Обмеження перенапруги, Обмеження по струму, Самодіагностика |
Перевантажувальна здатність | 350% |
- Ціна: 87 864 ₴
- Спосіб упаковки: картонна коробка. В комплект поставки входять: кабель живлення (3 метри), кабель енкодера (3 метри), паспорт виробу, інструкція.
