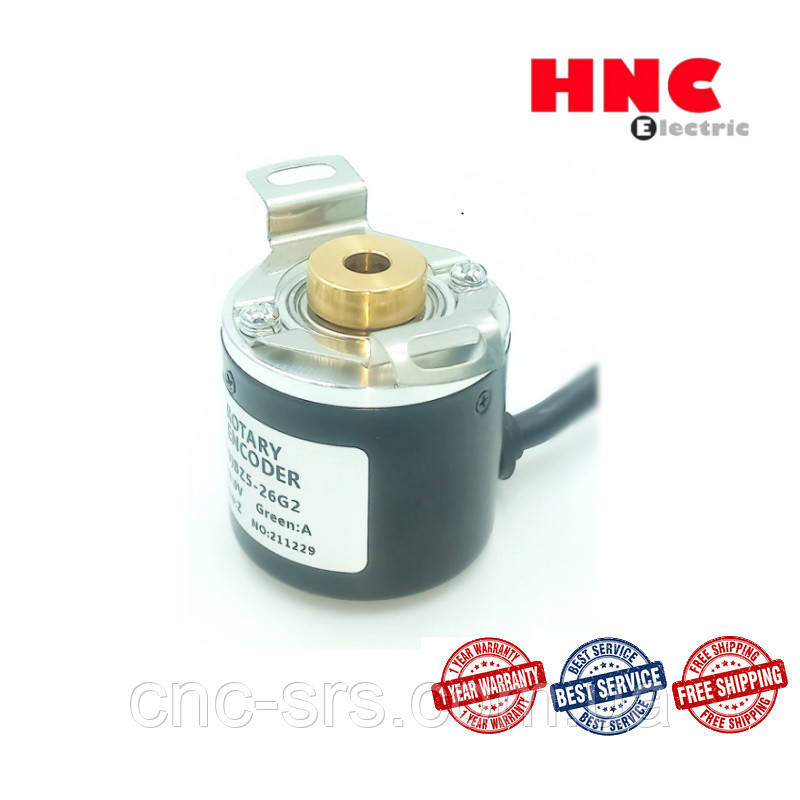

S38T полий вал 1000 імп/об 24В HTL інкрементальний энкодер

Новинка

3 150 ₴

  • Під замовлення
  • Код: S38-T-6-F-1000-BZ-5-26-G
clockВідправка з 05 серпня 2024
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
S38T полий вал 1000 імп/об 24В HTL інкрементальний энкодер
Під замовленняS38T полий вал 1000 імп/об 24В HTL інкрементальний энкодер
3 150 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 731-78-72
    Дмитро Миколайович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

S38-T-6-F-1000-BZ-5-26-G-2 - інкрементальний перетворювач кутових переміщень (інкрементальний енкодер) загально промислового призначення, виробник HNC Electric (Китай), полий наскрізний вал, діаметр вала 6 мм, вихідний сигнал  Push-Pull  (HTL), сигнал референтної мітки, число періодів вихідного сигналу за 1 оборот валу 1000, напруга живлення 5-26 В, радіальний вихід кабелю, довжина кабелю 2 метри, без роз'єму. Надійний кутовий датчик для широкого кола завдань. Призначений насамперед для використання у складі електродвигунів.

Перетворювач S38-T замінює собою наступні перетворювачі:

 Eltra - моделі EL, ER 40 G

Відмінні особливості S38Т:

  • фотоелектричний принцип дії
  • діаметр корпусу 38 мм.
  • інкрементальний тип вихідного сигналу
  • максимальна швидкість вала 6000 об / хв
  • максимальне навантаження на вал - осьове: 15 N - радіальне: 30 N
  • пусковий момент при 20 ° C ≤ 0,01 Нм
  • захист (IEC 529) IP55
  • максимальна вага без кабелю 0,18 кг
  • робоча температура -20 ... + 85 ° С

Габаритне креслення:

Схема підключення:

Код для замовлення : X1XX2X3–X4-X5-Х6--Х7-Х8-Х9

Тип Х1 S-інкрементальний енкодер
С-спеціальне виконання
Діаметр корпусу Х2

38-38 мм

Вал X3 Т-полий вал
Тип вихідного сигналу Х4

F-push-pull, C-open collector, E-voltage, L-AM26LS31, T-ICHD7

Кількість імпульсів Х5

1000-1000 імп/оберт

Вихідний сигнал Х6

B– сигнали А,В без реф.мітки, BZ- сигнали А,В,Z з реф.міткою

Напруга живлення X7 5- 5В, 5-26-від 5 до 26В
Вихід кабелю X8 G-вихід кабелю радіально, F-водозахищений вихід кабелю радіально, Е-вихід кабелю з торця
Довжина кабелю X9 2-2 метри (стандарт)

Приклад замовлення: S38-T-6-F-1000-BZ-5-26-G-2 - інкрементальний енкодер, полий наскрізний вал, діаметр вала 6 мм, вихідний сигнал  Push-Pull  (HTL), сигнал референтної мітки, число періодів вихідного сигналу за 1 оборот валу 1000, напруга живлення 5-26 В, радіальний вихід кабелю, довжина кабелю 2 метри, без роз'єму.

Основні атрибути
ВиробникHNC Electric
Країна виробникКитай
Користувальницькі характеристики
Тип датчикафотоелектричний перетворювач кругових переміщень
Метод вимірюванняінкрементальний
Технологія зчитуванняоптична
Основні
Діаметр корпусу, мм38
Діаметр вала6
Тип валупорожнистий наскрізною
Вихідний сигналHTL (Push-Pull)
Кількість імпульсів1000 імп/оборот
  • Ціна: 3 150 ₴
  • Спосіб упаковки: картонна коробка. До комплекту поставки входить: - інструкція - кронштейн монтажний
