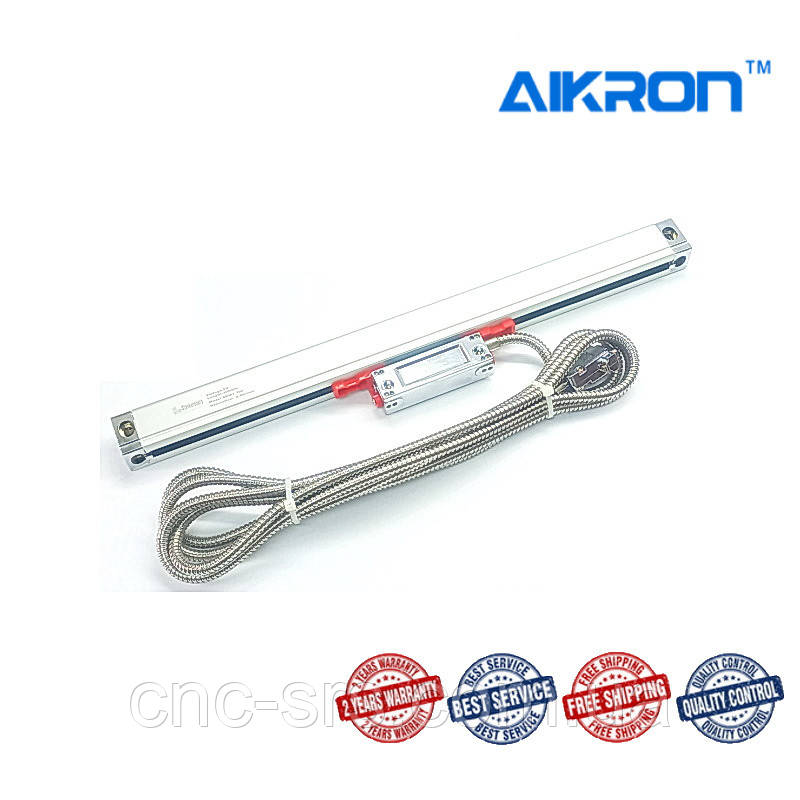

1 мкм, 1200 мм. фотоелектричний перетворювач лінійних переміщень AKL1-1200

Компанія Aikron - це нове ім'я на ринку цифрової індикації. Компанія прагне зайняти лідируючі позиції тому дуже велику увагу приділяє якості продукції. Aikron працює з кращими постачальниками комплектуючих такими як NSK Japan для підшипників, Meanwell Taiwan для джерел живлення, Tianmaп постачальник ЖК-екранів (той самий постачальник, що і мобільний телефон XIAOMI).

Оптичні лінійки серії AKL відмінно поєднують в собі надійність і невисоку вартість.
Спеціально спроектований алюмінієвий профіль особливої ​​форми з гумовими губками захищає шкалу та електроніку від пошкоджень та ЗОР, водонепроникність і захист від пилу відповідають IP54.

Зчитуюча головка перетворювачів переміщається по напрямних корпуса лінійки на шарикопідшипникових опорах з п'ятьма підшипниками NSK, що забезпечує низький коефіцієнт тертя, високу чутливість та тривалий термін експлуатації.
Відмінною особливістю моделей AKL є тонкий корпус, перетином 30 * 45 мм., що дозволяє встановлювати ці лінійки на обладнання в місцях з обмеженим простором, а також зручність монтажу - монтаж корпусу здійснюється за дві торцеві опори.

Довжина виміру від 1200 до 2000 мм.

Дискретність моделей AKL1 - 1 мікрон.

Поставляється з кабелем у металорукаві завдовжки 3 метри.
Пристрій цифрової індикації з комплектом правильно підібраних перетворювачів лінійних переміщень дозволяє в короткий термін і мінімальними витратами переобладнати всі види середніх та малих універсальних верстатів верстати підвищеної точності.

Принцип дії ― фотоелектричний, інфрачервоний випромінювач із довжиною хвилі 880 нанометрів, крок ґрат 20 мкм
Тип вихідного сигналу перетворювача ―TTL (ПІ без інверсних сигналів, стандарт) / TTL (RS-422) (ПІ з інверсними сигналами, на запит)
Вимірювані довжини: до 2000 мм. (при замовленні вказати);
Напруга живлення: 5 вольт (стандарт);
Роздільна здатність: 1 мкм.(стандарт);
Референтні мітки: через 50 мм.(стандарт)
Швидкість переміщення максимальна: 60 ​​м/хв.;
Клас захисту: IP54;

Габаритне креслення:

Схема підключення:

Код для замовлення:  АКLX1-XXXX2 (вказати з інверсними сигналами/без інверсних сигналів)

Приклад замовлення: АКL1-1200 (з інверсними сигналами для підключення до ПЧПК)

Фотоелектричний інкрементний перетворювач лінійних переміщень мод.АКL1, довжина вимірювання 1200 мм., дискретність 1 мкм, довжина кабелю 3 метри, з інверсними сигналами, для підключення до ПЧПК.
