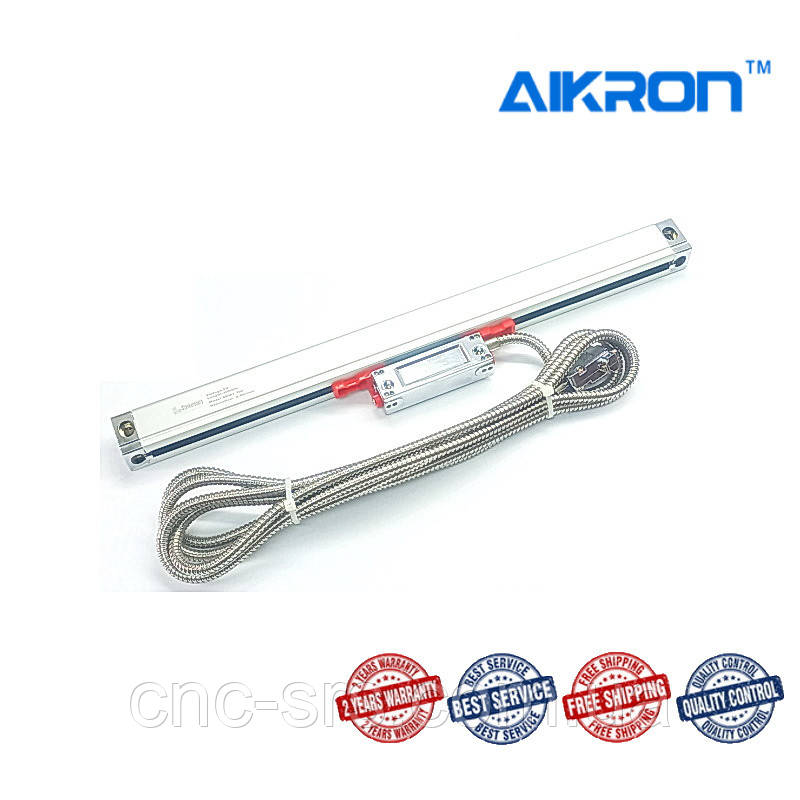

1 мкм, 1300 мм. фотоелектричний перетворювач лінійних переміщень AKL1-1300
15 120 ₴
- Під замовлення
- Код: AKL1-1300
- +380 (50) 909-93-25Дмитро Валерійович
Компанія Aikron - це нове ім'я на ринку цифрової індикації. Компанія прагне зайняти лідируючі позиції тому дуже велику увагу приділяє якості продукції. Aikron працює з кращими постачальниками комплектуючих такими як NSK Japan для підшипників, Meanwell Taiwan для джерел живлення, Tianmaп постачальник ЖК-екранів (той самий постачальник, що і мобільний телефон XIAOMI).
Оптичні лінійки серії AKL відмінно поєднують в собі надійність і невисоку вартість.
Спеціально спроектований алюмінієвий профіль особливої форми з гумовими губками захищає шкалу та електроніку від пошкоджень та ЗОР, водонепроникність і захист від пилу відповідають IP54.
Зчитуюча головка перетворювачів переміщається по напрямних корпуса лінійки на шарикопідшипникових опорах з п'ятьма підшипниками NSK, що забезпечує низький коефіцієнт тертя, високу чутливість та тривалий термін експлуатації.
Відмінною особливістю моделей AKL є тонкий корпус, перетином 30 * 45 мм., що дозволяє встановлювати ці лінійки на обладнання в місцях з обмеженим простором, а також зручність монтажу - монтаж корпусу здійснюється за дві торцеві опори.
Довжина виміру від 1200 до 2000 мм.
Дискретність моделей AKL1 - 1 мікрон.
Поставляється з кабелем у металорукаві завдовжки 3 метри.
Пристрій цифрової індикації з комплектом правильно підібраних перетворювачів лінійних переміщень дозволяє в короткий термін і мінімальними витратами переобладнати всі види середніх та малих універсальних верстатів верстати підвищеної точності.
Принцип дії ― фотоелектричний, інфрачервоний випромінювач із довжиною хвилі 880 нанометрів, крок ґрат 20 мкм
Тип вихідного сигналу перетворювача ―TTL (ПІ без інверсних сигналів, стандарт) / TTL (RS-422) (ПІ з інверсними сигналами, на запит)
Вимірювані довжини: до 2000 мм. (при замовленні вказати);
Напруга живлення: 5 вольт (стандарт);
Роздільна здатність: 1 мкм.(стандарт);
Референтні мітки: через 50 мм.(стандарт)
Швидкість переміщення максимальна: 60 м/хв.;
Клас захисту: IP54;
Габаритне креслення:
Схема підключення:
Код для замовлення: АКLX1-XXXX2 (вказати з інверсними сигналами/без інверсних сигналів)
Тип корпуса | АКL | |
Дискретність | Х1 | 5 - 5 мкм, 1 -1 мкм. |
Довжина перемещения Lвим., мм | XXXX2 | від 1200 до 2000 мм |
Приклад замовлення: АКL1-1300
Фотоелектричний інкрементний перетворювач лінійних переміщень мод.АКL1, довжина вимірювання 1300 мм., дискретність 1 мкм, довжина кабелю 3 метри.
Основні атрибути | |
---|---|
Виробник | Aikron |
Країна виробник | Китай |
Користувальницькі характеристики | |
Тип датчика | фотоелектричний перетворювач лінійних переміщень |
Метод вимірювання | інкрементальний |
Технологія зчитування | оптична |
Основні | |
Вихідний сигнал | TTL |
Дискретність, мкм | 1 |
Напруга живлення, В | 5 |
Довжина кабелю, м | 3 |
Довжина вимірюваного переміщення (робочий хід) | 1300 мм |
- Ціна: 15 120 ₴
- Спосіб упаковки: картонная коробка. В комплект поставки входят: - инструкция - кронштейны для монтажа - крепеж - защитный кожух.
