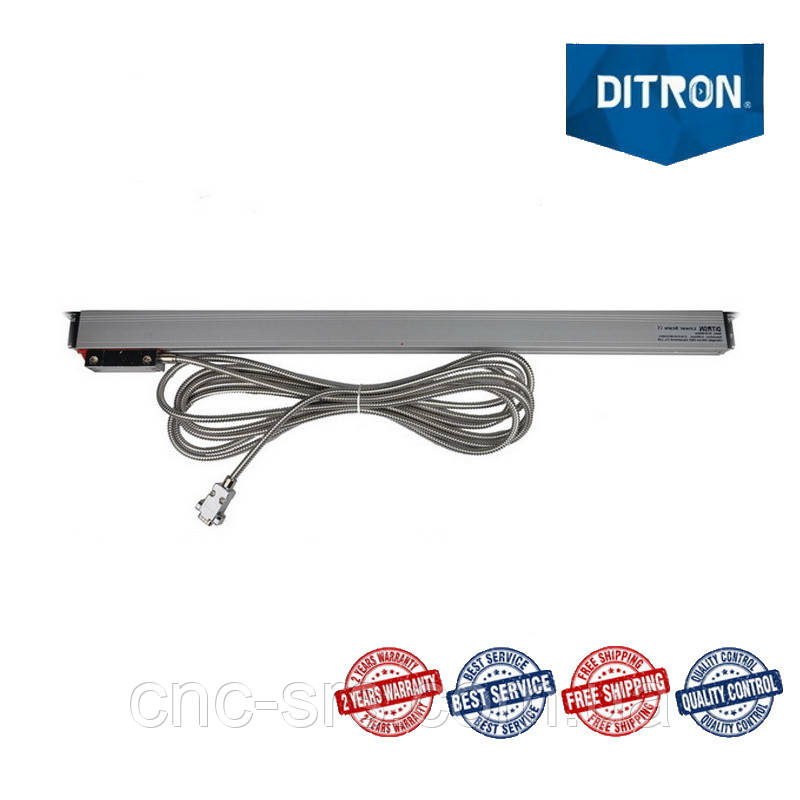

5 мкм, 1200 мм фотоелектричний перетворювач лінійних переміщень DC20-1200

Оптичні лінійки серії DС20 виробництва компанії Ditron вигідно поєднують у собі надійність і невисоку вартість.
Спеціально спроектований алюмінієвий профіль особливої форми, з гумовими губками, захищає шкалу та електроніку від пошкоджень і попадання СОЖ, водонепроникність і захист від пилу відповідають IP55.

Зчитувальна головка перетворювачів рухається по напрямних корпусу лінійки на шарикопідшипникових опорах, що забезпечує низький коефіцієнт тертя, високу чутливість і тривалий термін експлуатації.
Для моделей DC20 відмінною особливістю є більш жорсткий корпус, перетином 27х44 мм., що дозволяє використовувати ці лінійки на великих конструкціях що мають значну довжину. Додаткова жорсткість забезпечується за рахунок фіксуючих кріплень (входять в комплект поставки), що збільшує стійкість до виникаючих деформацій та вібрацій устаткування. Транспортувальна планка може залишатися на перетворювачі до закінчення монтажу.

Довжина вимірювання від 1200 до 3000 мм.

Дискретність моделей DC20 - 5 мікрон.

Поставляється з кабелем у металорукаві довжиною 5 метрів. Енкодер захищений від промислових перешкод і може експлуатуватися на електроерозійних верстатах.
Всі лінійні перетворювачі, вироблені компанією Ditron , можуть використовуватися в якості пристрою зворотного зв'язку, що надає пристрою ЧПК, контролеру,  або пристрою цифрової індикації інформацію про лінійне переміщення робочого органу верстата.

Пристрій цифрової індикації з комплектом правильно підібраних перетворювачів лінійних переміщень дозволяє в короткий термін і з мінімальними витратами переобладнати всі види середніх і малих універсальних верстатів у верстати підвищеної точності.

Принцип дії ― фотоелектричний, інфрачервоний випромінювач з довжиною хвилі 880 нанометрів
Тип вихідного сигналу перетворювача ―TTL ( ПІ без інверсних сигналів, стандарт) / ТТЛ (RS-422) (ПІ з инверсными сигналами, за запитом)
Вимірюються довжини: до 3000 мм (при замовленні вказати);
Напруга живлення: 5 вольт (стандарт);
Розподільна здатність: 5 мкм.(стандарт);
Референтні мітки: через 50 мм.(стандарт)/ через 100 мм.(за запитом)/спеціальне виконання(за запитом);
Максимальна швидкість переміщення: 60 м/хв;
Клас захисту: IP55;

Габаритне креслення:

Схема підключення:

Код для замовлення: DCX1-XXXX2 (вказати з інверсними сигналами/без інверсних сигналів)

Приклад замовлення: DC20-1200 (з інверсними сигналами для підключення до ПЧПК)

Фотоелектричний інкрементальний перетворювач лінійних переміщень мод.DC20, довжина вимірювання 1200 мм, дискретність 5 мкм, довжина кабелю 5 метрів, з інверсними сигналами, для підключення до ПЧПК.
