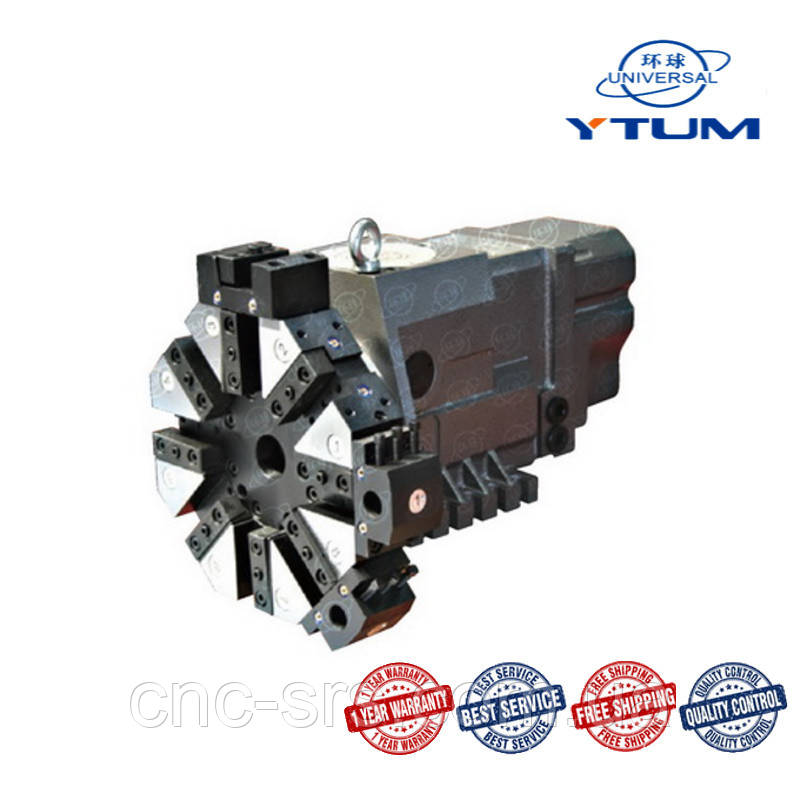

AK3180X12 автоматична 12-ти позиційна різцетримальна головка з горизонтальною віссю обертання.
AK3180X8/12 успішно замінює головки моделей УГ9321 і УГ9326 на токарних верстатах типу 16А20Ф3.
Головки даної серії виробляються за технологією Baruffaldi SPA (Італія) і є однією з основних частин повнофункціонального токарного верстата з ЧПК. Дана головка призначена для роботи з 8 або 12 інструментами і має двоспрямоване індексування і індексування по найкоротшому шляху. Це дозволяє реалізувати швидку зміну інструменту та точність позиціонування.
Індексація послідовності контролюється двійковим абсолютним енкодером. Затиск і розжим диска головки контролюється безконтактний вимикач. Головка комплектується інструментальним диском, утримувачами інструменту (наприклад поворотним тримачем інструменту, різцетримач з прямим або паралельним пазом, з циліндричним хвостовиком або хвостовиком Морзе).
Габаритне креслення:

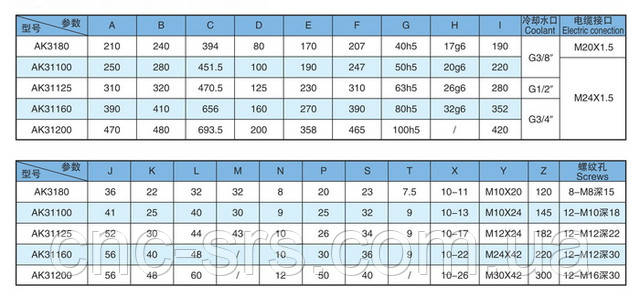

Основні розміри:
| Основні | |
|---|---|
| Виробник | Yantai Універсальний Machine Tool Group Accessory |
| Країна виробник | Китай |
| Користувальницькі характеристики | |
| Макс. максимальне навантаження | 40 кг. |
| Вага нетто, з диском | 95 кг. |
| Кутова точність позиціонування | ± 6" |
| Пускова потужність | 1.1 кВА |
| Макс. момент інерції | 1,30 кг*м2 / 0,80 кг*м2 |
| Час повороту кут 30°, для 8/12 позицій | 0.19 /0,16 |
| Частота індексації | 750 |
| Повна вага, без диска | 84 кг. |
| Час повороту кут 45°, для 8/12 позицій | 0,29/0,25 |
| Висота центрів | 80 мм. |
| Вага нетто, без диска | 65 кг. |
| Час кут повороту 180° і затиск, для 8/12 позицій | 1,54/1,33 |
| Макс. незбалансований момент | 15 |
| Повторюваність | ± 2" |
| Розмір в упаковці | довжина 710 мм., ширина 550 мм, висота 535 мм |
| Час повороту кут 45° і затиск, для 8/12 позицій | 0,67/0,58 |
| Повна вага, з диском | 115 кг. |
| Час повороту кут 30° і затиск, для 8/12 позицій | 0,58/0,50 |
