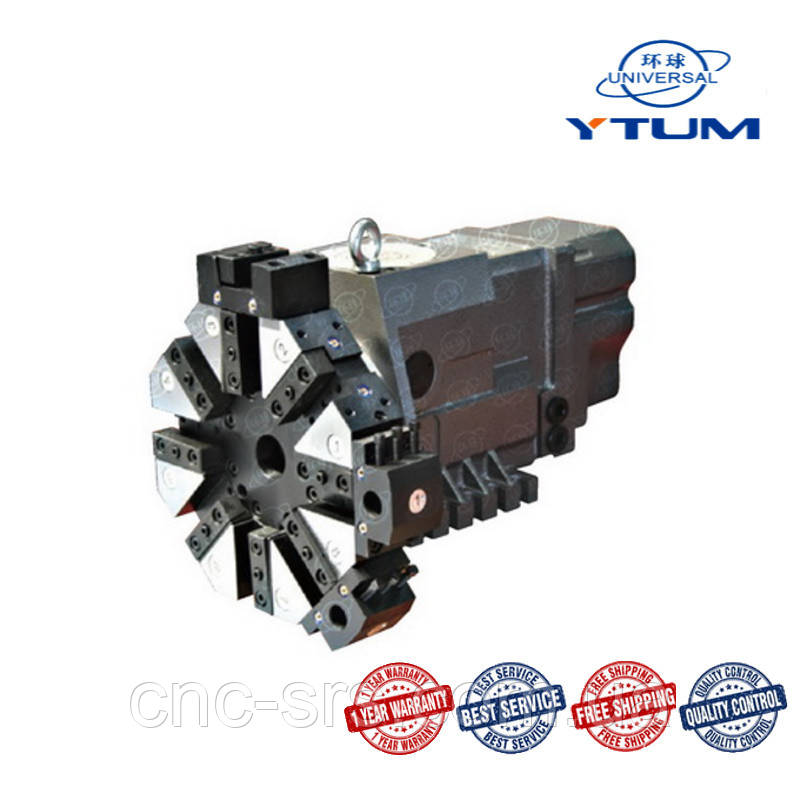

AK31100X8 інструментальна автоматична 8-ми позиційна головка з горизонтальною віссю обертання

замена УГ

142 404 грн.

  • Під замовлення, 60 днів
  • Код: AK31100X8
+380 (98) 029-82-62
Киевстар
  • +380 (50) 734-26-08
    МТС
  • +380 (56) 767-39-45
  • +380 (56) 790-00-45
повернення товару протягом 14 днів за домовленістю
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
AK31100X8 інструментальна автоматична 8-ми позиційна головка з горизонтальною віссю обертання
Під замовлення, 60 днівAK31100X8 інструментальна автоматична 8-ми позиційна головка з горизонтальною віссю обертання
142 404 грн.
Купити
+380 (98) 029-82-62
Киевстар
  • +380 (50) 734-26-08
    МТС
  • +380 (56) 767-39-45
  • +380 (56) 790-00-45
Опис
Характеристики
Специфікації
Інформація для замовлення

AK31100X8 автоматична 8-ми позиційна резцедержательная головка з горизонтальною віссю обертання.
AK3180X8 успішно замінює головки моделей УГ9321 і УГ9326 на токарних верстатах типу 16А20Ф3.
Головки даної серії виробляються за технологією Baruffaldi SPA (Італія) і є однією з основних частин повнофункціонального токарного верстата з ЧПУ. Дана головка призначена для роботи з 8 або 12 інструментами і має двостороннє індексування та індексування по найкоротшому шляху. Це дозволяє реалізувати швидку зміну інструменту і точність позиціонування
Індексація послідовності контролюється двійковим абсолютним енкодером. Затиск і розжим диска головки контролюється безконтактний вимикач. Головка комплектується інструментальним диском, утримувачами інструменту (наприклад поворотним власником інструменту, різцетримачем з прямим або паралельним пазом, з циліндричним хвостовиком або хвостовиком Морзе).
Габаритне креслення:

Основні розміри:

Головка оснащена диском VDI

AK31100X8 A B C D E F G H M N P Q
50H5 400 340

R32±0,02

30±3´

20º 24,7 28+0,05 13.95±0.02 6 64 40H6



Основні
Виробник  Yantai Універсальний Machine Tool Group Accessory
Країна виробникКитай
Користувальницькі характеристики
Макс. максимальне навантаження120 кг.
Вага нетто, з диском149 кг.
Кутова точність позиціонування± 6"
Пускова потужність1.6 кВА
Макс. момент інерції4,50 кг*м2 / 3,00 кг*м2
Час повороту кут 30°, для 8/12 позицій0.27 /0,16
Частота індексації750
Повна вага, без диска130 кг.
Час повороту кут 45°, для 8/12 позицій0,40/0,34
Висота центрів100 мм.
Вага нетто, без диска103 кг.
Час кут повороту 180° і затиск, для 8/12 позицій3,15/1,80
Макс. незбалансований момент40
Повторюваність± 2"
Розмір в упаковцідовжина 610 мм, ширина 450 мм, висота 465 мм
Час повороту кут 45° і затиск, для 8/12 позицій0,95/0,79
Повна вага, з диском178 кг.
Час повороту кут 30° і затиск, для 8/12 позицій0,80/0,68
  • Ціна: 142 404 грн.
  • Спосіб упаковки: деревянный ящик
