L18T, 820 мм, 1 мкм, TTL фотоелектричний інкрементальний перетворювач

Цена с НДС

33 738 ₴

  • Під замовлення
  • Код: L18T-F10-0820-M-05-S-03/W
clockВідправка з 11 січня 2025
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
повернення товару протягом 14 днів за домовленістю
L18T, 820 мм, 1 мкм, TTL фотоелектричний інкрементальний перетворювач
Під замовленняL18T, 820 мм, 1 мкм, TTL фотоелектричний інкрементальний перетворювач
33 738 ₴
+380 (95) 811-30-72
Руслан Михайлович
  • +380 (50) 909-93-25
    Дмитро Валерійович
Опис
Характеристики
Специфікація
Інформація для замовлення

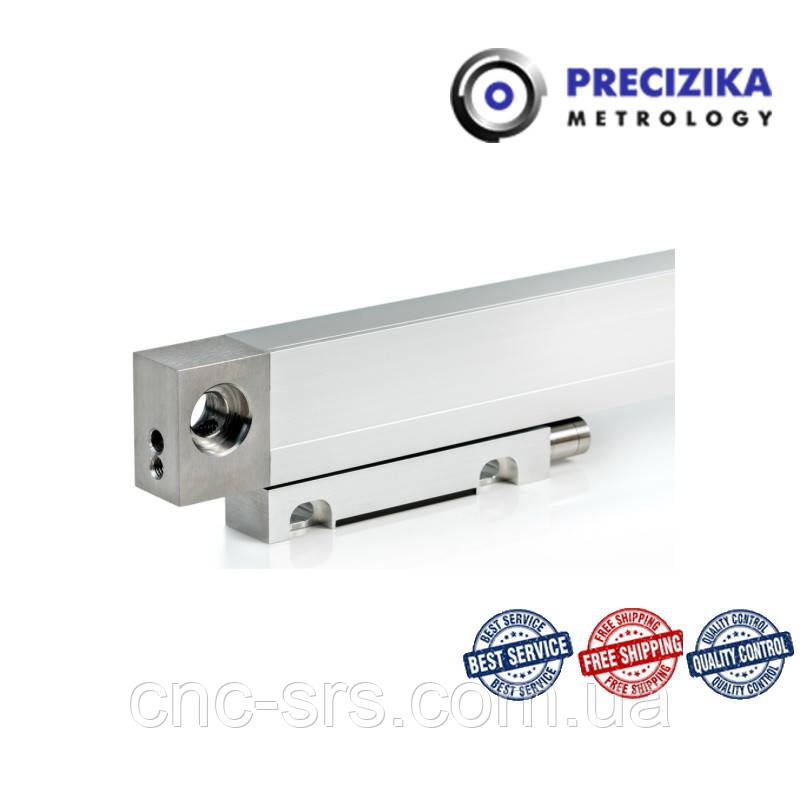

L18T-F10-0820-M-05-S-03/W  інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу виробництва компанії Precizika Metrology (Литва), вихідний сигнал TTL, дискретність 1 мкм., довжина вимірювання 820 мм. розміщення референтних (нульових) міток — через кожні 50 мм, похибка ±5 мкм, що зчитує головку з кабельним виходом, довжина кабелю 3 метри (без металорукави), без роз'єму.

Прецизійні перетворювачі лінійних переміщень закритого типу серії L18Т призначені для перетворення лінійних переміщень робочих органів верстатів на електричні сигнали, що містять інформацію про розмір і напрям цих переміщень.
Перетворювач складається з профілю з закріпленої в ньому скляної скляної шкалою та зчитувальної головки, що переміщається за шкалою на підшипниках кочення. Перетворювач забезпечений подвійними захисними губками, що оберігають його від потрапляння охолоджувальної рідини, стружки та пилу. Для забезпечення підвищеного захисту від пилу на перетворювач може подаватися фільтроване стиснене повітря. Оптоелектронний пристрій зчитувальної головки виробляє зінусноїдальні або прямокутні (стандарт RS 422) вихідні сигнали. Особливістю перетворювача є те, що він має корпус, що забезпечує підвищену стійкість до вібрацій, у якому закріплена розтрова лінійка та встановлені дві пари захисних губок, що дає змогу збільшити ступінь захисту. Кріплення перетворювача на об'єкті здійснюється через два бічні корпуси з вбудованими пристроями для підвищення термостабільності та за допомогою додаткових кронштейнів для вимірюваних довжин більш ніж 600 мм.
У перетворювачі передбачена можливість вибору нульової мітки магнітним селектором, який може переміщатися в поздовжньому пазу на зовнішній поверхні перетворювача.

Перетворювачі серії L18Т мають три модифікації за вихідними сигналами:

  • L18Т-А синусоїдальні сигнали розміром приблизно 11 мкА;
  • L18Т-А синусоїдальні сигнали розміром приблизно 1 В;
  • L18Т-F формовані прямокутні сигнали типу TTL або HTL (стандарт RS 422), з вбудованим інтерполітором для множення х1, х2, х5, х10, x25, x50 за частотою

Габаритний кресляр:

Код для замовлення: L18T–XXX1–XXXX2–X3– XX5 – XX6 – X7 – XX8/X9​

Виготовлення  за типом сигналів і дискретності   XХХ1 A — синусоїда 11 мкA, AV — синусоїда 1Vрр, F01 – TTL 0.1 мкм., F02 — TTL 0.2 мкм., F05 — TTL 0.5 мкм., F10 – TTL 1.0 мкм., F25 – TTL 2.5 мкм., F50 — TTL 5.0 мкм
Довжина перетворюваного переміщення Lізм, мм XXXX2​

0170 — 70 мм. 0520 — 520 мм. … 3240 — 3240 мм.

Положення референтної мітки   X3

N — референтна мітка відсутня, S — стандарт, M — через кожні 50 мм, K — дистанційно-кодована, Ln/XXX — номер референтної мітки (з кроком 50 мм) і відстань від початку відліку, О — вибір референтної мітки за допомогою магніту (стандарт 1 магніт Lизм./2)

Похибка XX4 10 –  ±10 мкм., 05 — ±5 мкм. 03 ― ±3 мкм
Виготовлення вимірювальної головки  X5 S — вихід кабелю, С — роз'єм
Довжина кабелю                 XX6 01 – 1 м., 02 – 2 м., 03 – 3 м., ...... СР01 - 1 м. в металлорукаве, СР02 - 2 м. в металлорукаве, СР03 -3 м. в металлорукаве, …
Кабельне закінчення (тип роз'єму) X7

W — без роз'єму, C9 – круглий, 9 конт.  D9 — плоский, 9 контактний (сумісний з РС),  С12 — 12-контактний круглий роз'єм, D15 — плоский, 15 контактний

  * за спецзамовленням кабель перетворювача може бути поставлений із металевим рукавом у пластиковому обплетенні діаметром  10 мм.

Приклад замовлення:L18T-F10-0820-M-05-S-03/W

L18T інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу, вихідний сигнал TTL, дискретність 1 мкм, довжина вимірювання 820 мм, розміщення референтних (нульових) міток — через кожні 50 мм, похибку ±5 мкм, що зчитує головку з кабельним виходом, довжина кабелю 3 метри (без металорукаву), без роз'єму.



Основні атрибути
ВиробникPrecizika Metrology
Країна виробникЛитва
Користувальницькі характеристики
Тип датчикаФотоелектричний інкрементний перетворювач лінійних переміщень
Допустиме ударне навантаження≤ 100 м/с2
Напрямок проходження сигналівI1 випереджає I2
Нульові позначки, стандарт для ML ≤ 1020 ммдві з 35 мм від кінців ML
Харчування+ 5 В ± 5 % / < 90 мА
Дискретність L18T-F5; 2,5; 1; 0,5; 0,2; 0,1 мкм. (після почетверіння в УЧПУ або УЦИ)
Дискретність L18T-Aзалежить від зовнішнього интерполятора
Інформаційні сигнали L18T-Aквазисинусоидальные I1 і I2 при навантаженні 1 кОм: I1 = 7 - 16 мкА, I2 = 7 - 16 мкА
Інформаційні сигнали L18T-Fпрямокутні U1, U2 і інверсні їм Ū1,Ū2 з рівнями при струмі навантаження 20 мА: логічний "0" ≤ 0,5 В, логічна "1" ≥ 2.4
Стандартна довжина кабелю3 метра, без роз'єму
Сигнал початку відліку L18T-AVодин квазитреугольный +R і додатковий -R при навантаженні 120 Ом: R=0.2 -0.8 В (корисна частина)
Похибка на довжині 1 метр в будь-якому інтервалі MLдля довжин від 70 до 2040 мм- ± 10 мкм.,± 5 мкм., для довжин від 2040 до 3240 мм- ± 10 мкм.,
Зусилля переміщення головки< N 3
Нульові позначки, стандарт для ML> 1 140 ммдві по 45 мм від кінців ML
Максимальна частота сигналів L18T-AV50 кГц
Джерело світласвітлодіод
Ступінь захистуIP53
Вимірювана довжина70; 120; 170; 220; 270; 320; 370; 420; 470; 520; 620; 720; 820; 920; 1020; 1140; 1240
Максимальна довжина L18T-F25 метрів
Максимальна довжина L18T-A5 метрів
Дискретність L18T-AVзалежить від зовнішнього интерполятора
Максимальна довжина L18T-AV25 метрів
Інформаційні сигнали L18T-AVквазисинусоидальные А і В при навантаженні 120 Ом: А = 0,6 - 1,2 В, В = 0,6 - 1,2
Сигнал початку відліку L18T-Aквазитреугольный I0 при навантаженні 1 кОм: I0 = 2 - 8 мкА, корисна частина
Сигнал початку відліку L18T-Fпрямокутний U0 і інверсний йому Ū0 з рівнями при струмі навантаження 20 мА: логічний "0" ≤ 0,5 В, логічна "1" ≥ 2.4
Крок поділки шкали20.4 мкм.
Робоча температуравід 0°C до +50°C
Нульові позначки, за спецзамовленнямодна в будь-якому місці, або 2 і більше з інтервалом 50 мм, або дистанційно-кодоване розташування
Вага0,4 кг + 0,8 кг./метр
Максимальна частота сигналів L18T-F50кГц х К, де К - коефіцієнт інтерполяції 1,2,5,10; 1000 кГц при коефіцієнті інтерполяції 25, 50
Максимальна частота сигналів L18T-A50 кГц
  • Ціна: 33 738 ₴
  • Спосіб упаковки: картонна коробка. До комплекту постачання входять: - інструкція
