L50, 440 мм, 1 мкм, TTL фотоелектричний інкрементальний перетворювач
Ціну уточнюйте
- Під замовлення
- Код: L50-F10-0440-P-03/W
Відправка з 11 січня 2025- +380 (50) 909-93-25Дмитро Валерійович
Замовлення тільки за телефоном
- +380 (50) 909-93-25Дмитро Валерійович

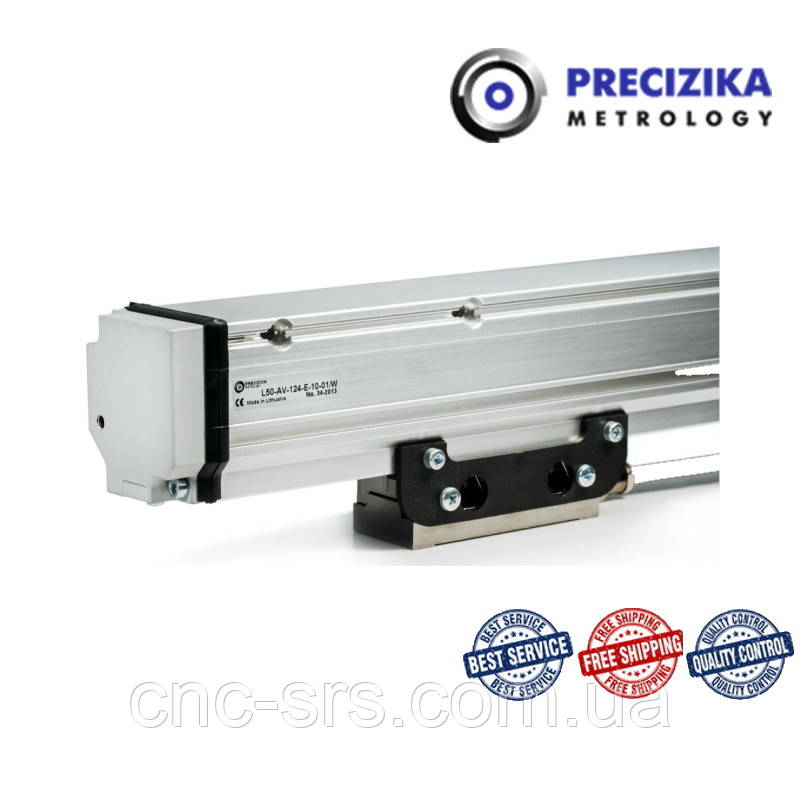

L50-F10-0440-P-03/W інкрементальний фотоелектричний перетворювач лінійних переміщень закритого типу виробництва компанії Precizika Metrology (Литва), вихідний сигнал TTL, дискретність 1 мкм., довжина вимірювання 440 мм. розміщення референтних (нульових) міток — через кожні 50 мм, головка, що зчитує, з кабельним виходом, довжина кабелю 3 метри (без металорукави), без роз'єму.
Прецизійні перетворювачі лінійних переміщень закритого типу серії L50 призначені для перетворення лінійних переміщень робочих органів верстатів на електричні сигнали, що містять інформацію про розмір і напрям цих переміщень.
Перетворювач складається з профілю з закріпленої в ньому скляної скляної шкалою та зчитувальної головки, що переміщається за шкалою на підшипниках кочення. Перетворювач забезпечений подвійними захисними губками, що оберігають його від потрапляння охолоджувальної рідини, стружки та пилу. Для забезпечення підвищеного захисту від пилу на перетворювач може подаватися фільтроване стиснене повітря. Оптоелектронний пристрій зчитувальної головки виробляє зінусноїдальні або прямокутні (стандарт RS 422) вихідні сигнали. Особливістю перетворювача є те, що він має корпус, що забезпечує підвищену стійкість до вібрацій, у якому закріплена розтрова лінійка та встановлені дві пари захисних губок, що дає змогу збільшити ступінь захисту. Кріплення перетворювача на об'єкті здійснюється через два бічні корпуси з вбудованими пристроями для підвищення термостабільності та за допомогою додаткових кронштейнів для вимірюваних довжин більш ніж 600 мм.
У перетворювачі передбачена можливість вибору нульової мітки магнітним селектором, який може переміщатися в поздовжньому пазу на зовнішній поверхні перетворювача.
Перетворювачі серії L50 мають три модифікації за вихідними сигналами:
- L50-АV синусоїдальні сигнали розміром приблизно 1 В;
- L50-F формовані прямокутні сигнали типу TTL або HTL (стандарт RS 422), з вбудованим інтерполятором для множення х1, х2, х5, х10, за частотою
Габаритний кресляр:
Код для замовлення: L50–XXX1–XXXX2–X3– XX4/X5
| Виготовлення за типом сигналів і дискретності | XХХ1 | AV — синусоїда 1Vрр, F10 – TTL 1.0 мкм., F25 – TTL 2.0 мкм., F50 — TTL 5.0 мкм, F100 ― TTL 10.0 мкм |
| Довжина перетворюваного переміщення Lізм, мм | XXXX2 |
0170 — 70 мм. 0520 — 520 мм., … 3240 — 3240 мм. |
| Положення референтної мітки | X3 |
C — дистанційне кодування кожні 80 мм, Р — з постійним кроком 50 мм, Е — вибір референтної мітки за допомогою магніту (стандарт 1 магніт Lізм/2) |
| Довжина кабелю | XX4 | 01 – 1 м., 02 – 2 м., 03 – 3 м., ...... |
| Кабельне закінчення (тип роз'єму) | X5 |
W — без роз'єму, C9 – круглий, 9 конт. D9 — плоский, 9 контактний (сумісний з РС), С12 — 12-контактний круглий роз'єм, D15 — плоский, 15 контактний |
* за спецзамовленням кабель перетворювача може бути поставлений із металевим рукавом у пластиковому обплетенні діаметром 10 мм.
Приклад замовлення:L50-F10-0440-P-03/W
L50 інстрементальний фотоелектричний перетворювач лінійних переміщень закритого типу, вихідний сигнал TTL, дискретність 1 мкм, довжина вимірювання 440 мм, розміщення референтних (нульових) міток — через кожні 50 мм, головка з кабельним виходом, довжина кабелю 3 метри (без металорукаву), без роз'єму.
| Основні атрибути | |
|---|---|
| Виробник | Precizika Metrology |
| Країна виробник | Литва |
| Користувальницькі характеристики | |
| Тип датчика | Фотоелектричний інкрементний перетворювач лінійних переміщень |
| Допустиме ударне навантаження | ≤ 300 м/с2 |
| Напрямок проходження сигналів | А випереджає В |
| Харчування | + 5 В ± 5 % / < 90 мА |
| Інформаційні сигнали L50-AV | квазисинусоидальные А і В при навантаженні 120 Ом: А = 0,6 - 1,2 В, В = 0,6 - 1,2 |
| Стандартна довжина кабелю | 4 метра, без роз'єму |
| Дискретність L50-F | 5; 2,5; 1; 0,5; 0,2; 0,1 мкм. (після почетверіння в УЧПУ або УЦИ) |
| Похибка на довжині 1 метр в будь-якому інтервалі ML | ± 10 мкм |
| Сигнал початку відліку L50-AV | один квазитреугольный +R і додатковий -R при навантаженні 120 Ом: R=0.2 -0.8 В (корисна частина) |
| Зусилля переміщення головки | < N 6 |
| Сигнал початку відліку L50-F | Один диференціальний прямокутний U0 / (U0) на оборот валу. Рівні сигналу при струмі навантаження 20 мА: Низький (логічний "0 ") <0,5 У Високий (логічна "1")>2,4 В |
| Джерело світла | світлодіод |
| Ступінь захисту | IP53 |
| Нульові позначки, P | При постійному крок 50 мм |
| Нульові позначки, C | Кодированое відстань 80мм |
| Нульові позначки, E | Задається через магніт |
| Максимальна швидкість переміщення | 2 м/с |
| Вимірювана довжина | від 3240 до 30040 (довжина кожного модуля з кроком 200 мм) |
| Інформаційні сигнали L50-F | Прямокутні U1 і U2 і їм інверсні U1, U2 з рівнями при струмі навантаження 20мА: Логічний: 0≤0,5 Логічна 1≥2,4 В |
| Дискретність L50-AV | залежить від зовнішнього интерполятора |
| Максимальна довжина L50-F | 50 метрів |
| Крок поділки шкали | 40 мкм. |
| Робоча температура | від 0°C до +50°C |
| Максимальна частота сигналів L50-F | 50кГц х К, де К - коефіцієнт інтерполяції 1,2,5,10; 1000 кГц при коефіцієнті інтерполяції 25, 50 |
| Максимальна частота сигналів L50-AV | 50 кГц |
| Максимальна довжина L50-AV | 150 метрів |
| Вага | 1,8 кг. + 3,3 кг/метр |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: картонна коробка. До комплекту постачання входять: - інструкція
