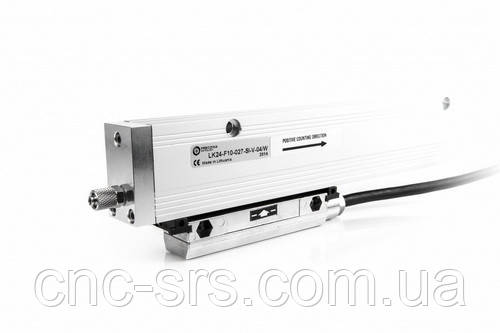

LK24 фотоелектричний інкрементний перетворювач лінійних переміщень (інкрементний енкодер)
Ціну уточнюйте
- Під замовлення
Відправка з 14 грудня 2024- +380 (50) 909-93-25Дмитро Валерійович
Замовлення тільки за телефоном
- +380 (50) 909-93-25Дмитро Валерійович
LK24 перетворювач лінійних переміщень.
Принцип дії — фотоелектричний
Тип вихідного сигналу перетворювача: Інкрементальний, Абсолютний
Вимірювані довжини: від 70 до 3240;
Похибка на один оберт вала, кут. сек.: ±3; ±1 μm.

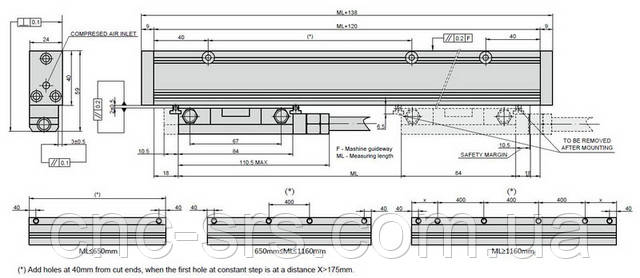

Габаритний кресляр:
Код для замовлення: LK24 – XX1 – XXXX2 – X3/XXX4 – XX5 – XX6 – XXX7 – X8
| Роздільна здатність | XХ1 | F01 – 0.1 мкм F10 – 1.0 мкм |
| Довжина перетворюваного переміщення Lізм, мм | XXXX2 |
007 — 70 мм |
| Вихідний сигнал | X3/XXX4 |
S0 — SSI програмований |
| Інкрементальний сигнал | XX5 | W — без інрементального сигналу V – 1Vpp |
| Довжина кабелю | XX6 | 01 — 1 м захищений 02 — 2 м захищений 03-3м захищений … |
| Кабельне закінчення (тип роз'єму) | XХХ7 |
W — без роз'єму C9 – круглий, 9 конт. С12 — круглий, 12 контів |
| Стиснене повітря | Х8 | 0 — без стисненого повітря 1 — зі стисненим повітрям |
* за спецзамовленням кабель перетворювача може бути поставлений із металевим рукавом у пластиковому обплетенні діаметром 10 мм.
Приклад замовлення:LK24 – F10 – 027 – S1 – V – 04 – W
Фотоелектричний інкрементний перетворювач лінійних переміщень мод. LK24, роздільна здатність 1 мкм, довжина вимірювання 270 мм, вихідний сигнал SSI бінарний, 1Vpp, довжина кабелю 4 м, без роз'єму.
| Основні атрибути | |
|---|---|
| Виробник | Precizika Metrology |
| Країна виробник | Литва |
| Користувацькі характеристики | |
| Максимальне прискорення | 30 м/с2 |
| Електрична захист | від інверсії полярності електроживлення; від короткого замикання на виході порту |
| Абсолютна розподільна здатність, мкм | 1; 0.1 |
| Похибка на довжині 1 метр в будь-якому інтервалі ML | ± 3, ± 1 |
| Ступінь захисту | IP54 |
| Допустимі вібрації | ≤ 150 м/с2 55...2000 Гц |
| Максимальна швидкість переміщення: | 120 м/хв |
| Зусилля переміщення головки | <4 М; ≤ 2,5 М за запитом |
| Тип датчика | Фотоелектричний інкрементний перетворювач лінійних переміщень |
| Вимірювана довжина | 70; 120; 170; 220; 270; 320; 370; 420; 470; 520; 570; 620; 720; 770; 820; 920; 1024; 1140; 1240; 1340; 1440; 1540; 1640; 1740; 1840; 2040; 2240; 2440; 2640; 2840; 3040; 3240. |
| Допустимі ударні навантаження | 150 м/с2 |
| Робоча температура | 0...+50°C |
| Серійний інтерфейс | SSI або BiSS |
| Крок поділки шкали | 20 мкм. |
| Стандартний кабель довжина / макс. довжина кабелю | 2.0 / 25.0 (100 м., Якщо харчування хв. 5В) |
| Допустима вологість повітря | 20...80% |
| Напруга живлення | + 5В; ± 5% |
| Дозвіл 1 Vpp | до 0,1 мкм (залежно від коефіцієнта ділення ЧПУ) |
| Інкрементальний сигнал | синусоїда 1 Vpp (за бажанням) |
| Вага | 0.42 кг + 1,32 кг/м |
- Ціна: Ціну уточнюйте
