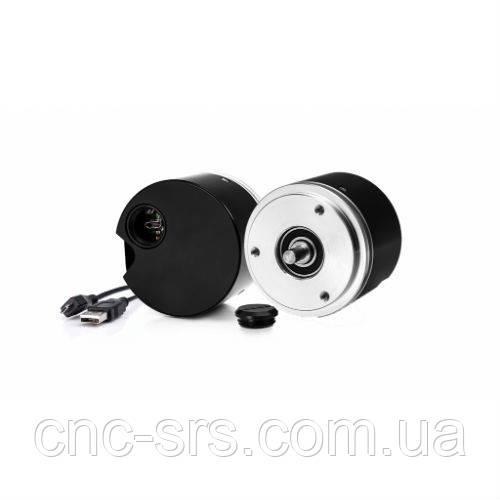

AP58 інкрементний перетворювач кутових переміщень (інкрементний енкодер).

AP58 інкрементний перетворювач кутових переміщень (інкрементний енкодер).

Інкрементні кутові фотоелектричні перетворювачі (датчики кута, кутові енкодери)  призначені для визначення  Розмір кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.

Точність контролю вугілля повороту, частки градуса, висока надійність, стійкість до  механічним навантаженням і впливами  довкілля дає змогу успішно використовувати їх у різних напрямках промисловості, а саме: у системах промислового та технологічного керування, у металорізному та деревообробному обладнанні, гірсько-добувній техніці, у промислових роботах, у вантажній та складській техніці, у ліфтах, у обладнанні для оброблення пластмас, у машинах для лиття під тиском, у обладнанні для текстильних, взуттєвих, шкіряних  і харчових  виробництв, у пакувальних машинах, у машинах для виготовлення паперу, друкарських машинах,  а також у приладо- та в верстаті, під час проєктування та розроблення різного контрольно-випробувального обладнання, в автоматичних транспортних системах, у різних очисних установках і мийних машинах, в електродвигунах і генераторах, у автоматичних воротах і дверей, у альтернативних джерелах енергії (вітргенераторах і системах керування сонячними панелями).

Відмітні риси AP58:

- фотоелектричний принцип дії;

- корпус діаметром 58 мм;

-роздільна здатність  від 1 до 65536 імпульсів на оберт;

- тип датчика — інкрементний;

— тип вихідного сигналу/напруга живлення: абсолютний TTL; HTL/+5 V ±5%; +(10 to 30) V;

- похибка на один оберт вала, кут. сек.: ±0.1T1 arc. sec;

- цілісний вал.

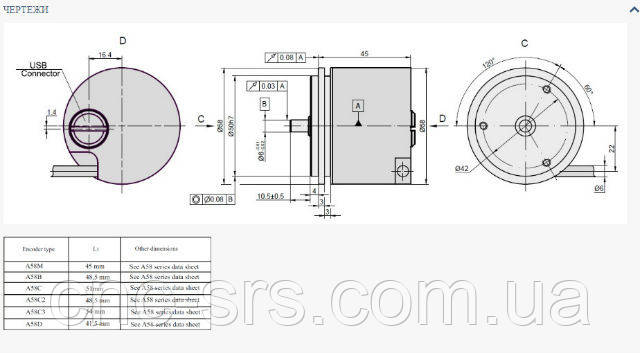

Габаритний чорт :

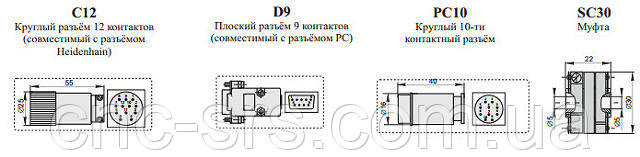

Роз'єми під'єднання:

Код для замовлення: A58B-X1-X2-XXXXX3/XXXXX4-XXX5-XXX6/X7-X8

Приклад замовлення:

A58B – F – 2500 – 05V – AR01/W – 1
A58B, версія вихідного сигналу F, кількість періодів вихідного сигналу — 2500, напруга живлення +5 В, довжина кабелю 1 м з універсальним виведенням, без роз'єму, з муфтою.
