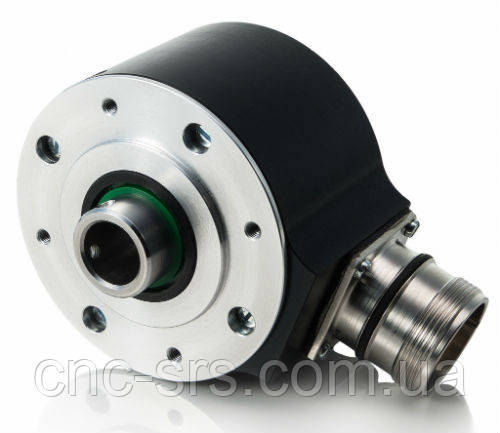

A58HM інкрементний перетворювач кутових переміщень (інкрементний енкодер).
25 576 ₴
- Під замовлення
- +380 (50) 909-93-25Дмитро Валерійович
A58HM інкрементний перетворювач кутових переміщень (інкрементний енкодер).
Інкрементні кутові фотоелектричні перетворювачі (датчики кута, кутові енкодери) призначені для визначення Розмір кутового переміщення (нахил, поворот, обертання) виконавчих органів контрольованих механізмів.
Точність контролю вугілля повороту, частки градуса, висока надійність, стійкість до механічним навантаженням і впливами довкілля дає змогу успішно використовувати їх у різних напрямках промисловості, а саме: у системах промислового та технологічного керування, у металорізному та деревообробному обладнанні, гірсько-добувній техніці, у промислових роботах, у вантажній та складській техніці, у ліфтах, у обладнанні для оброблення пластмас, у машинах для лиття під тиском, у обладнанні для текстильних, взуттєвих, шкіряних і харчових виробництв, у пакувальних машинах, у машинах для виготовлення паперу, друкарських машинах, а також у приладо- та в верстаті, під час проєктування та розроблення різного контрольно-випробувального обладнання, в автоматичних транспортних системах, у різних очисних установках і мийних машинах, в електродвигунах і генераторах, у автоматичних воротах і дверях, у альтернативних джерелах енергії (вітргенераторах і системах керування сонячними панелями).
Відмітні риси A58HM:
- фотоелектричний принцип дії;
- корпус діаметром 58 мм;
-роздільна здатність від 100 до 108000 імпульсів на оберт;
- тип датчика — інкрементний;
— тип вихідного сигналу/напруга живлення: TTL /+5V; TTL/+(10 до 30)V; HTL / + 5V; HTL/+(10 до 30)V; 11μApp / +5V; 1Vpp / + 5V;
- похибка на один оберт вала, кут.сек.: ±0.1T (T — Період штрихів розтворового диска). z ≤ 5000: ±0.05T1; z ≥ 5000: ±12.0;
— цілісний вал.
Габаритний чорт :
Роз'єми під'єднання:
Код для замовлення: A58HM — XX1 — XXXX2/XXXX3 — XX4 — XX5 — X6
Вихідні сигнали | ХХ1 | A AV F |
Кількість періодів вихідного сигналу на оберт вала | XXХХ2 |
100 |
Кількість штрихів на диску (Z) | XXХХ3 |
100 |
Діаметр наскрізного вала | XX4 |
6,8,10,12,14* |
Напруга живлення | XX5 |
05V ― +5V |
Адаптер | Х6 | W — без адаптера S- з адаптером |
Приклад замовлення:
A58HM – AV – 1024 – 5 – 05V – W
A58HM тип сигналу AV, число періодів вихідного сигналу 1024, діаметр наскрізного вала 5, напруга живлення 5 В, без адаптера.
A58HM – F – 4000 – 8 – 30V – S
A58HM тип сигналу F, число періодів вихідного сигналу 4000, діаметр наскрізного вала 8, напруга живлення 30 В, з адаптером.
A58HM – F – 4000/500 – 8 – 30V – S
A58HM тип сигналу F, кількість періодів вихідного сигналу 4000, кількість штрихів на диску 500, діаметр наскрізного вала 8, напруга живлення 30 В, з адаптером.
Основні атрибути | |
---|---|
Виробник | Precizika Metrology |
Країна виробник | Литва |
Користувацькі характеристики | |
Сигнали початку відліку A58HM-A ∫ 11 мкА | Один квазі - трикутний сигнал I0 на оборот валу, величиною при навантаженні 1 ком: I0 = 2 – 8 мкА (корисна частина) |
Момент інерції ротора, гсм2 | < 1.5x10-4 |
Макс. частота сигналів A58HM-A ∫ 11 мкА, кГц | (-3 дб) ≥ 160 |
Максимальна довжина кабелю A58HM-F Π TTL; Π HTL, м | 25 |
Допустимі вібрації | ≤ 100 55...2000 Гц |
Похибка на оборот валу, угл.с | ± 0.1T1 |
Макс. Тривалість фронту і зрізу сигналів для A58HM-F Π TTL, мкс | < 0.5 |
Напрямку проходження сигналів A58HM-F Π TTL; Π HTL | U1 випереджає U2 (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
Максимальна швидкість обертання вала об/хв | 10000 |
Інформаційні сигнали A58HM-A ∫ 11 мкА | Два синусоїдальних I1 і I2 Амплітуда на 1 кОм навантаження: I1 = 7 - 16 мкА I2 = 7 - 16 мкА |
Число штрихів на диску | 100; 250; 500; 600; 800; 1000; 1024; 1125; 1250; 1500; 2000; 2500; 3000; 3600; 4000; 5000; 9000; 10800 |
Ступінь захисту оболонки | IP64 |
Кількість вихідних імпульсів на оберт | 100-108,000 |
Інформаційні сигнали A58HM-AV ∫ 1 В | Два квазі синусоїдальних + А / -А і + B / -B Амплітуда при 120 кОм навантаження: А = 0,6 - 1,2 В В = 0,6 - 1,2 |
Ступінь захисту валу | IP64 |
Максимальна вага без кабелю, кг | 0.35 |
Напрямку проходження сигналів A58HM-A ∫ 11 мкА, кГц | I1 випереджає I2 (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
Джерело світла | Світлодіод |
Максимальна довжина кабелю A58HM-AV ∫ 1 В, м | 25 |
Напруга живлення A58HM-F Π TTL; Π HTL | + 5 В ± 5 %; + (10...30) В ± 5% |
Стандартна довжина кабелю, м | 1 без роз'єму |
Макс. частота сигналів A58HM-F Π TTL; Π HTL | (160 x k), k – коефіцієнт інтерполяції |
Момент рушання при 20°C. Нм | ≤ 0.025 |
Тип датчика | фотоелектричний інкрементний кутових переміщень |
Максимальне радіальне зміщення вала, Н | 0.05 |
Допустимі ударні навантаження | ≤ 300 |
Макс. споживаний струм | 80.12 без навантаження |
Макс. частота сигналів A58HM-AV ∫ 1 В, кГц | (-3 дб) ≥ 180 |
Максимальне осьове зміщення вала, мм | ± 0.03 |
Напруга живлення A58HM-A ∫ 11 мкА, A58HM-AV ∫ 1 В | + 5 В ± 5 % |
Напрямку проходження сигналів A58HM-AV ∫ 1 В, кГц | А+ випереджає+ (при обертанні валу за годинниковою стрілкою дивлячись зі сторони валу) |
Сигнали початку відліку A58HM-F Π TTL; Π HTL | Один диференціальний прямокутний U0 / (U0) на оборот валу. Рівні сигналу при струмі навантаження 20 мА: Низький (логічний "0 ") <0,5 при Uж = ± 5 Низький (логічний "0 ") <1,5 при Uж = +10...30 В Високий (логічна "1")>2,4 В при Uж = ± 5 Високий |
Максимальна довжина кабелю A58HM-A ∫ 11 мкА, м | 5 |
Інформаційні сигнали A58HM-F Π TTL; Π HTL | Прямокутні U1 і U2 і їм інверсні U1, U2 з рівнями при струмі навантаження 20мА: Логічний: 0≤0,5 при Uж=+5В; 0≤1,5 при Uж=+ (10...30) У Логічна 1≥2,4 В при Uж=+5В; 1≥(u п-2) при Uж=+ (10...30) |
Температура зберігання, °C | -30...+80 |
Сигнали початку відліку A58HM-AV ∫ 1 В | Один квазі - трикутний + R -R інверсний на оборот валу. величина при навантаженні 120 Ом: R = 0,2 - 0,8 В (корисна частина) |
Максимальна вологість, % | 98 |
Робоча температура, °C | 0...+70 |
